LG MULTI V CEA Montageanleitung Seite 19

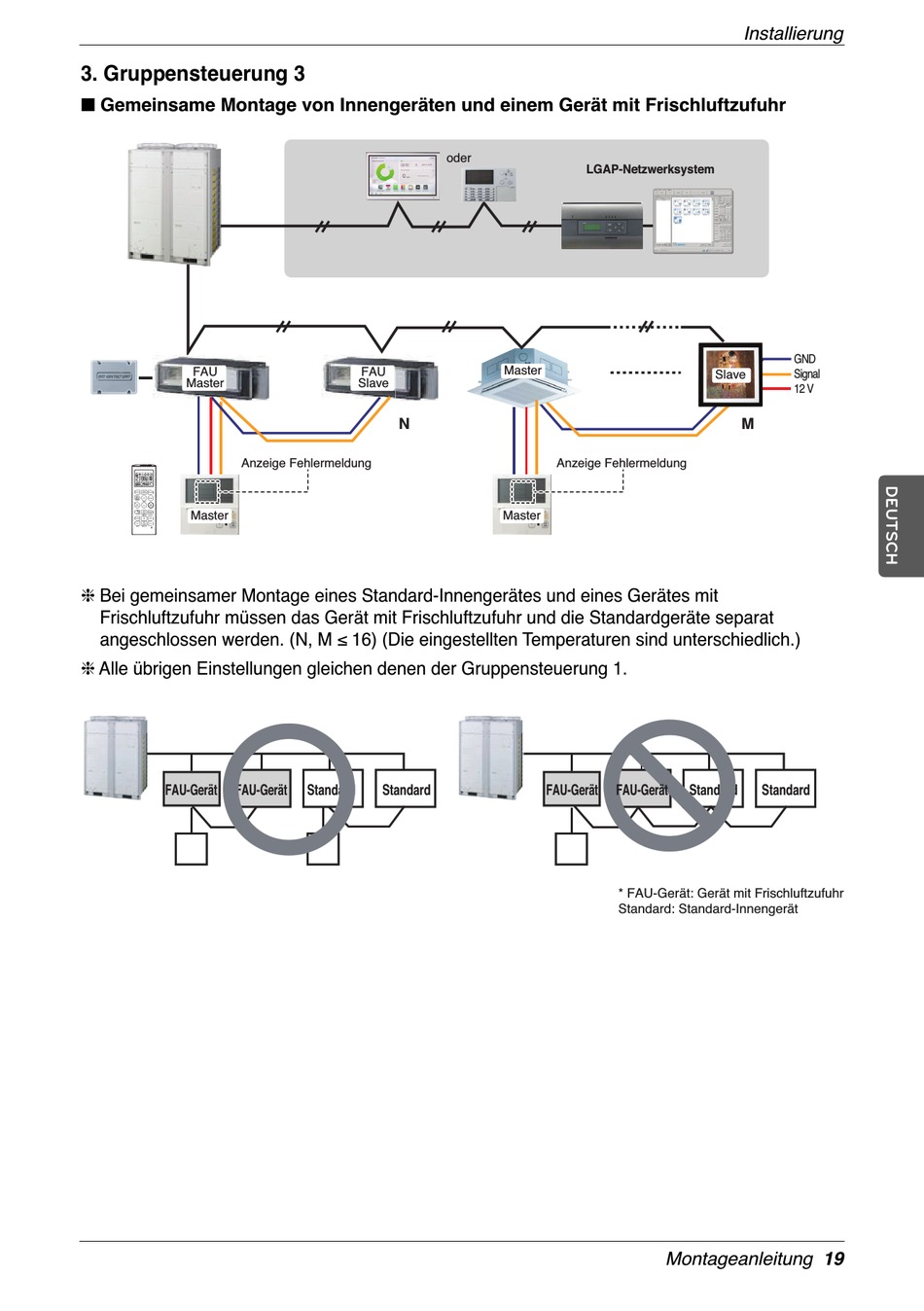

3. Gruppensteuerung 3
n Gemeinsame Montage von Innengeräten und einem Gerät mit Frischluftzufuhr
FAU
Master
Master
Anzeige Fehlermeldung
Master
h Bei gemeinsamer Montage eines Standard-Innengerätes und eines Gerätes mit
Frischluftzufuhr müssen das Gerät mit Frischluftzufuhr und die Standardgeräte separat
angeschlossen werden. (N, M ≤ 16) (Die eingestellten Temperaturen sind unterschiedlich.)
h Alle übrigen Einstellungen gleichen denen der Gruppensteuerung 1.
FAU-Gerät FAU-Gerät
oder
FAU
Slave
N
Standard Standard
LGAP-Netzwerksystem
Master
Anzeige Fehlermeldung
Master
FAU-Gerät FAU-Gerät
* FAU-Gerät: Gerät mit Frischluftzufuhr
Standard: Standard-Innengerät
Montageanleitung 19
Installierung
GND
Signal
Slave
12 V
M
Standard Standard
