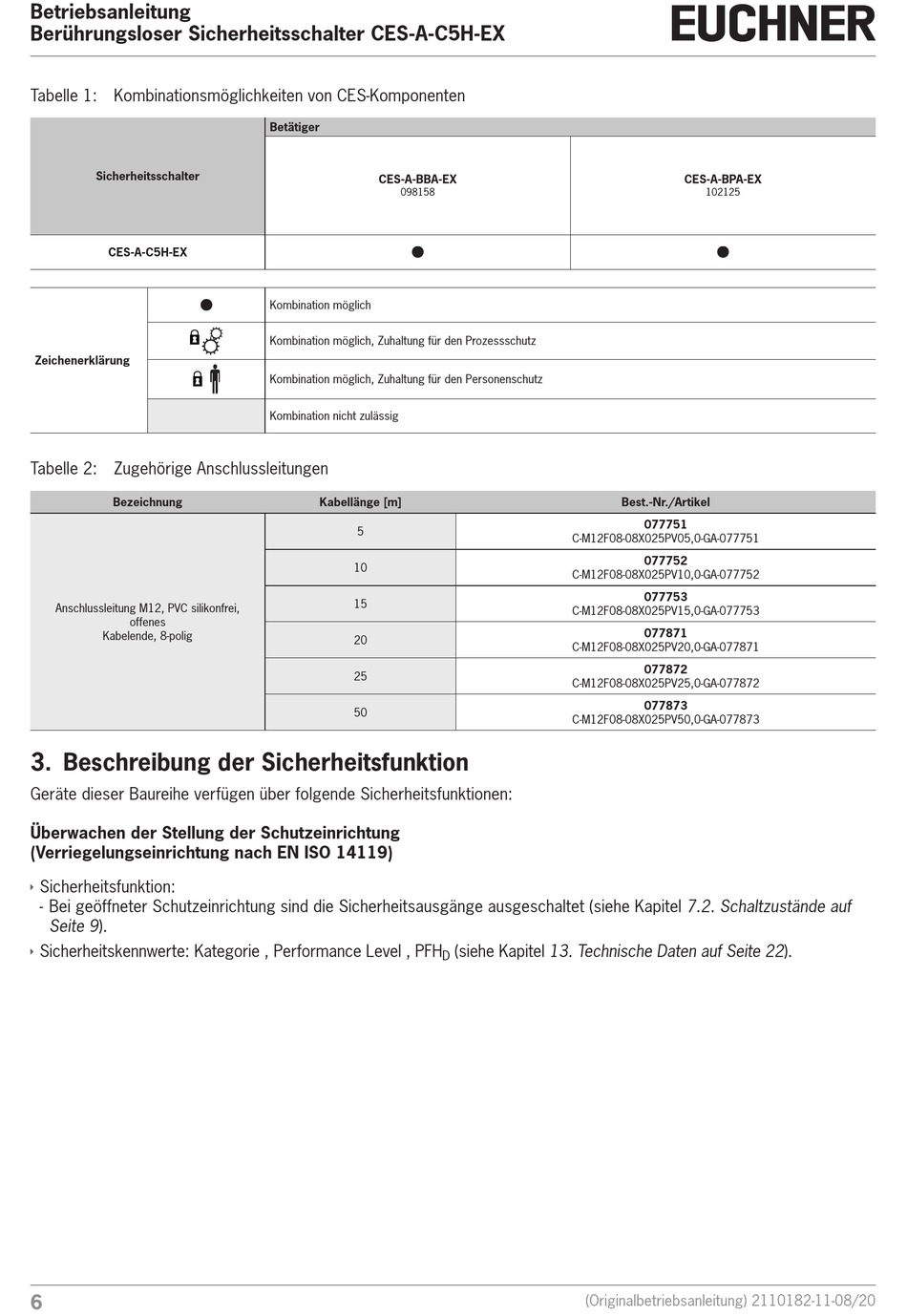

Betriebsanleitung
Berührungsloser Sicherheitsschalter CES-A-C5H-EX
Tabelle 1: Kombinationsmöglichkeiten von CES-Komponenten
Sicherheitsschalter
CES-A-C5H-EX
Zeichenerklärung
Tabelle 2: Zugehörige Anschlussleitungen
Bezeichnung
Anschlussleitung M12, PVC silikonfrei,
offenes
Kabelende, 8-polig
3. Beschreibung der Sicherheitsfunktion
Geräte dieser Baureihe verfügen über folgende Sicherheitsfunktionen:
Überwachen der Stellung der Schutzeinrichtung
(Verriegelungseinrichtung nach EN ISO 14119)
Ì
Sicherheitsfunktion:
- Bei geöffneter Schutzeinrichtung sind die Sicherheitsausgänge ausgeschaltet (siehe Kapitel 7.2. Schaltzustände auf
Seite 9).
Ì
Sicherheitskennwerte: Kategorie , Performance Level , PFH
6
Betätiger
CES-A-BBA-EX
098158
Kombination möglich
Kombination möglich, Zuhaltung für den Prozessschutz
Kombination möglich, Zuhaltung für den Personenschutz
Kombination nicht zulässig
Kabellänge [m]
5
10
15
20
25
50
C-M12F08-08X025PV05,0-GA-077751
C-M12F08-08X025PV10,0-GA-077752
C-M12F08-08X025PV15,0-GA-077753
C-M12F08-08X025PV20,0-GA-077871
C-M12F08-08X025PV25,0-GA-077872
C-M12F08-08X025PV50,0-GA-077873
(siehe Kapitel 13. Technische Daten auf Seite 22).
D
(Originalbetriebsanleitung) 2110182-11-08/20
CES-A-BPA-EX
102125
Best.-Nr./Artikel
077751
077752
077753
077871
077872
077873
