Betriebsanleitung
Berührungsloser Sicherheitsschalter CES-A-C5H-EX
10.6.
Anschlussbeispiel
Wichtig!
Ì
Zum Erreichen der Kategorie 4 nach EN ISO 13849-1 ist eine Überwachung der nachgeschalteten
Schütze erforderlich (hier nicht abgebildet).
Ì
Das Beispiel zeigt nur einen Ausschnitt, der für den Anschluss des CES-Systems relevant ist. Das
dargestellte Beispiel stellt keine vollständige Systemplanung dar. Der Anwender trägt die Verant-
wortung für die sichere Einbindung in das Gesamtsystem. Detaillierte Anwendungsbeispiele finden
Sie unter www.euchner.de. Geben Sie dazu einfach die Bestellnummer Ihres Schalters in die Suche
ein. Unter „Downloads" finden Sie alle verfügbaren Anschlussbeispiele für das Gerät.
+24V DC
-F1
Safety - PLC with static /
dynamic signals
O1 Pulsed output
O2 Pulsed output
I1 Input
I2 Input
GND

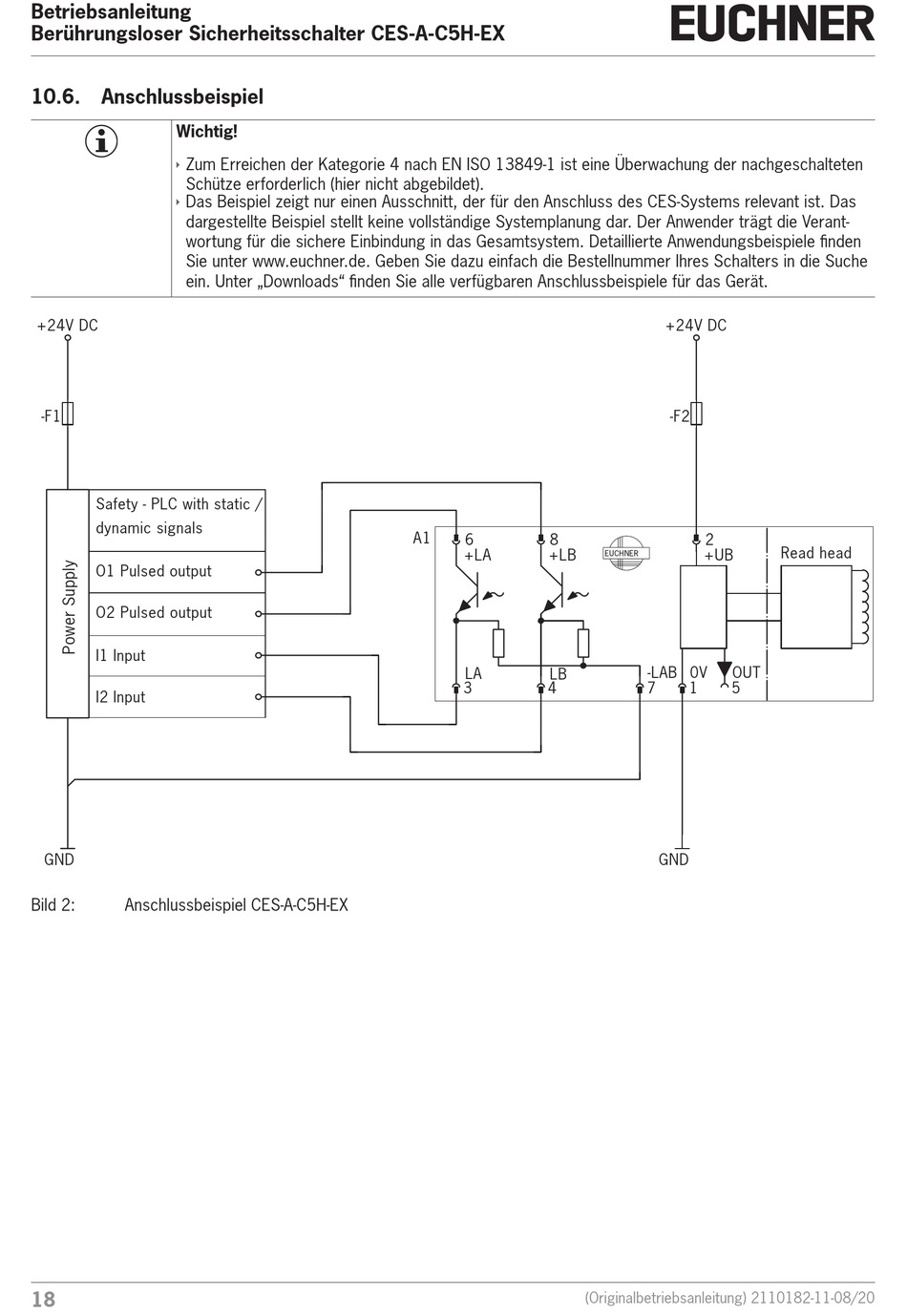

Bild 2:
Anschlussbeispiel CES-A-C5H-EX
18
A1
6
8
+LA
+LB
LA
LB
3
4
+24V DC
-F2
2
+UB
EUCHNER
-LAB 0V
OUT
7
1
5
GND
(Originalbetriebsanleitung) 2110182-11-08/20
Read head
