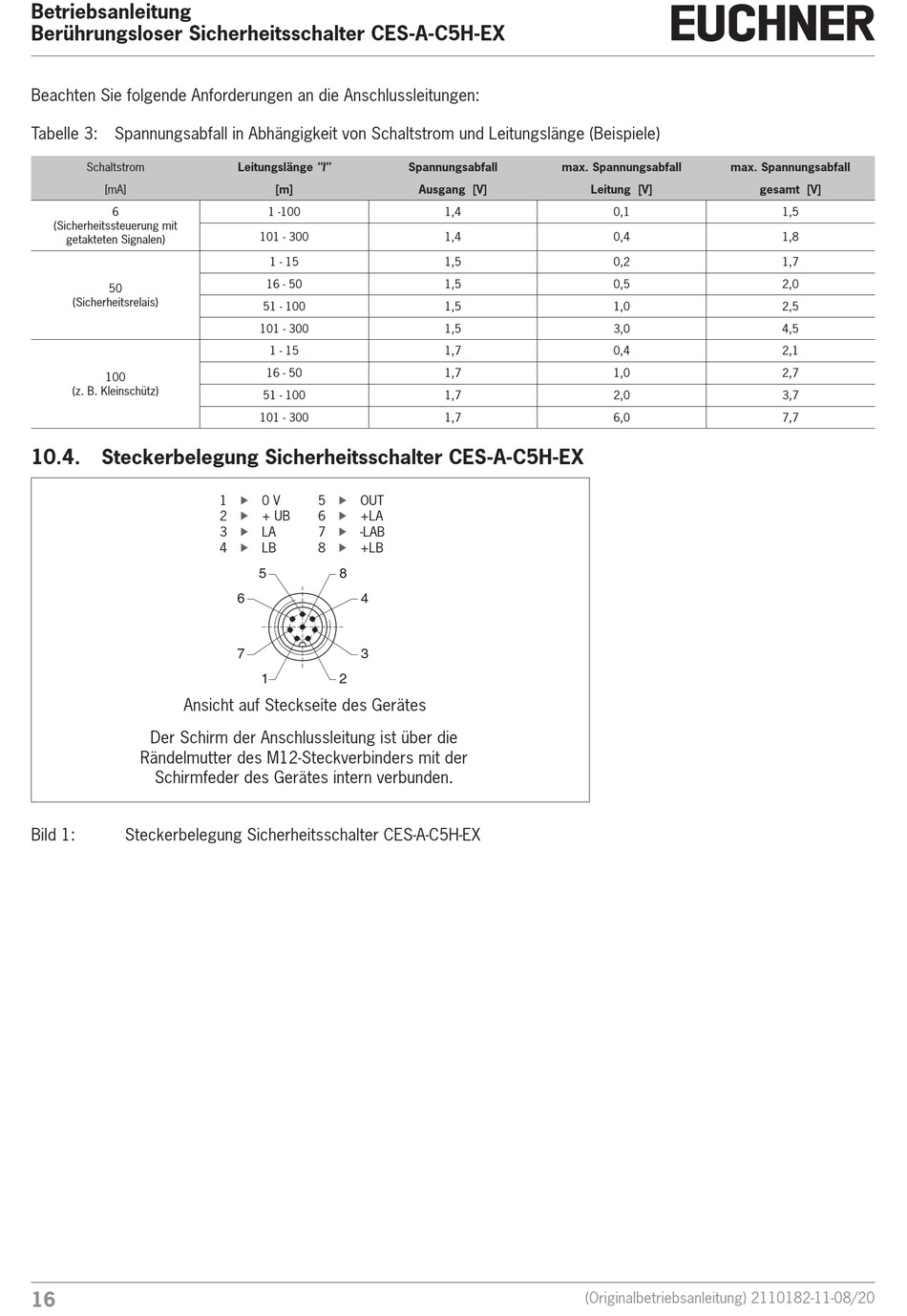

Betriebsanleitung
Berührungsloser Sicherheitsschalter CES-A-C5H-EX
Beachten Sie folgende Anforderungen an die Anschlussleitungen:
Tabelle 3: Spannungsabfall in Abhängigkeit von Schaltstrom und Leitungslänge (Beispiele)
Schaltstrom
[mA]
6
(Sicherheitssteuerung mit
getakteten Signalen)
50
(Sicherheitsrelais)
100
(z. B. Kleinschütz)
10.4.
Steckerbelegung Sicherheitsschalter CES-A-C5H-EX
Ansicht auf Steckseite des Gerätes
Der Schirm der Anschlussleitung ist über die
Rändelmutter des M12-Steckverbinders mit der
Schirmfeder des Gerätes intern verbunden.
Bild 1:
Steckerbelegung Sicherheitsschalter CES-A-C5H-EX
16
Leitungslänge "l"
[m]
1 -100
101 - 300
1 - 15
16 - 50
51 - 100
101 - 300
1 - 15
16 - 50
51 - 100
101 - 300
1
0 V
5
OUT
2
+ UB
6
+LA
3
LA
7
-LAB
4
LB
8
+LB
5
8
6
4
7
3
1
2
Spannungsabfall
max. Spannungsabfall
Ausgang [V]
1,4
1,4
1,5
1,5
1,5
1,5
1,7
1,7
1,7
1,7
max. Spannungsabfall
Leitung [V]
0,1
0,4
0,2
0,5
1,0
3,0
0,4
1,0
2,0
6,0
(Originalbetriebsanleitung) 2110182-11-08/20
gesamt [V]
1,5
1,8
1,7
2,0
2,5
4,5
2,1
2,7
3,7
7,7
