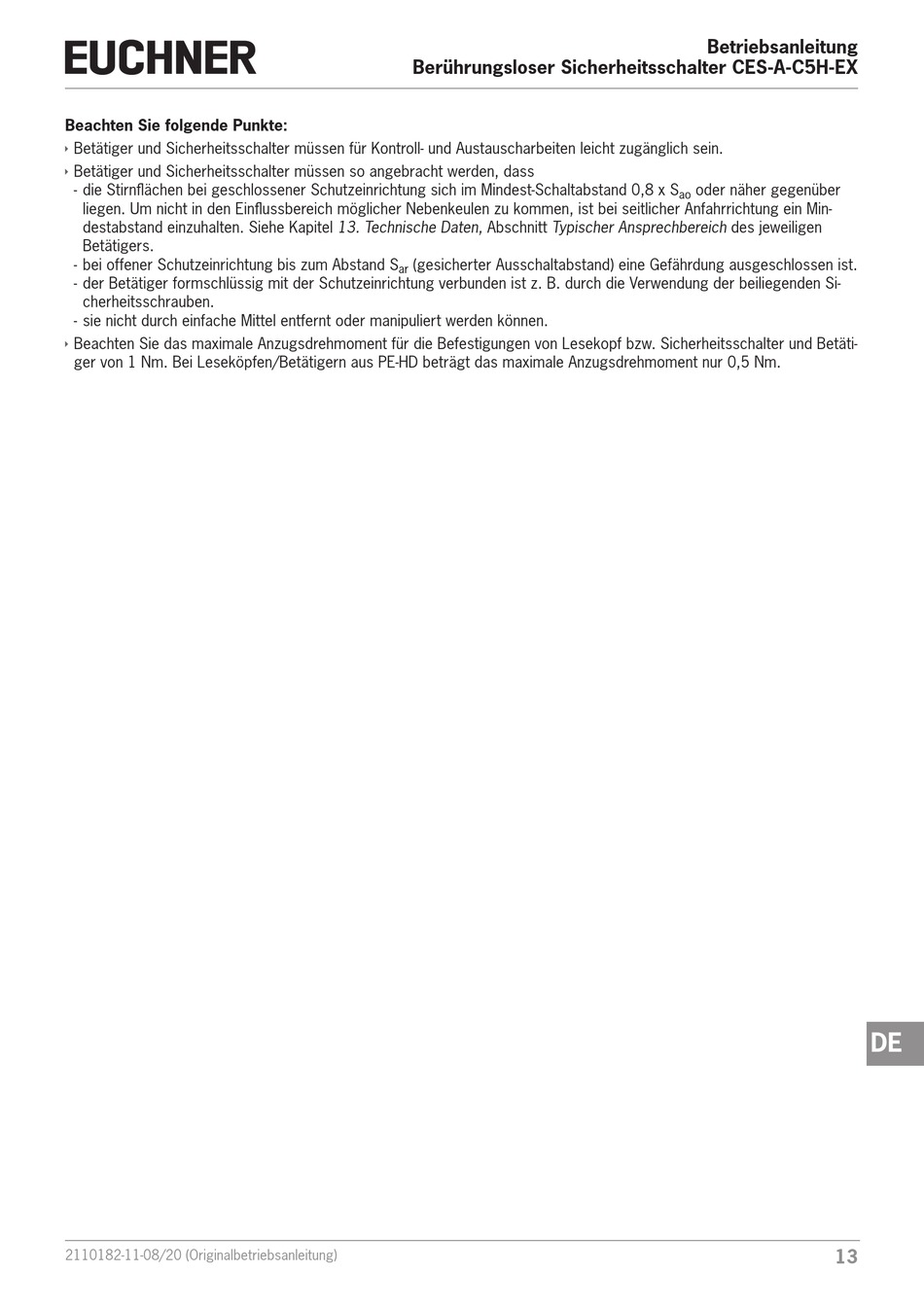

Beachten Sie folgende Punkte:
Ì
Betätiger und Sicherheitsschalter müssen für Kontroll- und Austauscharbeiten leicht zugänglich sein.
Ì
Betätiger und Sicherheitsschalter müssen so angebracht werden, dass
- die Stirnflächen bei geschlossener Schutzeinrichtung sich im Mindest-Schaltabstand 0,8 x S
liegen. Um nicht in den Einflussbereich möglicher Nebenkeulen zu kommen, ist bei seitlicher Anfahrrichtung ein Min-
destabstand einzuhalten. Siehe Kapitel 13. Technische Daten, Abschnitt Typischer Ansprechbereich des jeweiligen
Betätigers.
- bei offener Schutzeinrichtung bis zum Abstand S
- der Betätiger formschlüssig mit der Schutzeinrichtung verbunden ist z. B. durch die Verwendung der beiliegenden Si-
cherheitsschrauben.
- sie nicht durch einfache Mittel entfernt oder manipuliert werden können.
Ì
Beachten Sie das maximale Anzugsdrehmoment für die Befestigungen von Lesekopf bzw. Sicherheitsschalter und Betäti-
ger von 1 Nm. Bei Leseköpfen/Betätigern aus PE-HD beträgt das maximale Anzugsdrehmoment nur 0,5 Nm.
2110182-11-08/20 (Originalbetriebsanleitung)
Berührungsloser Sicherheitsschalter CES-A-C5H-EX
(gesicherter Ausschaltabstand) eine Gefährdung ausgeschlossen ist.
ar
Betriebsanleitung
oder näher gegenüber
ao
13
DE
