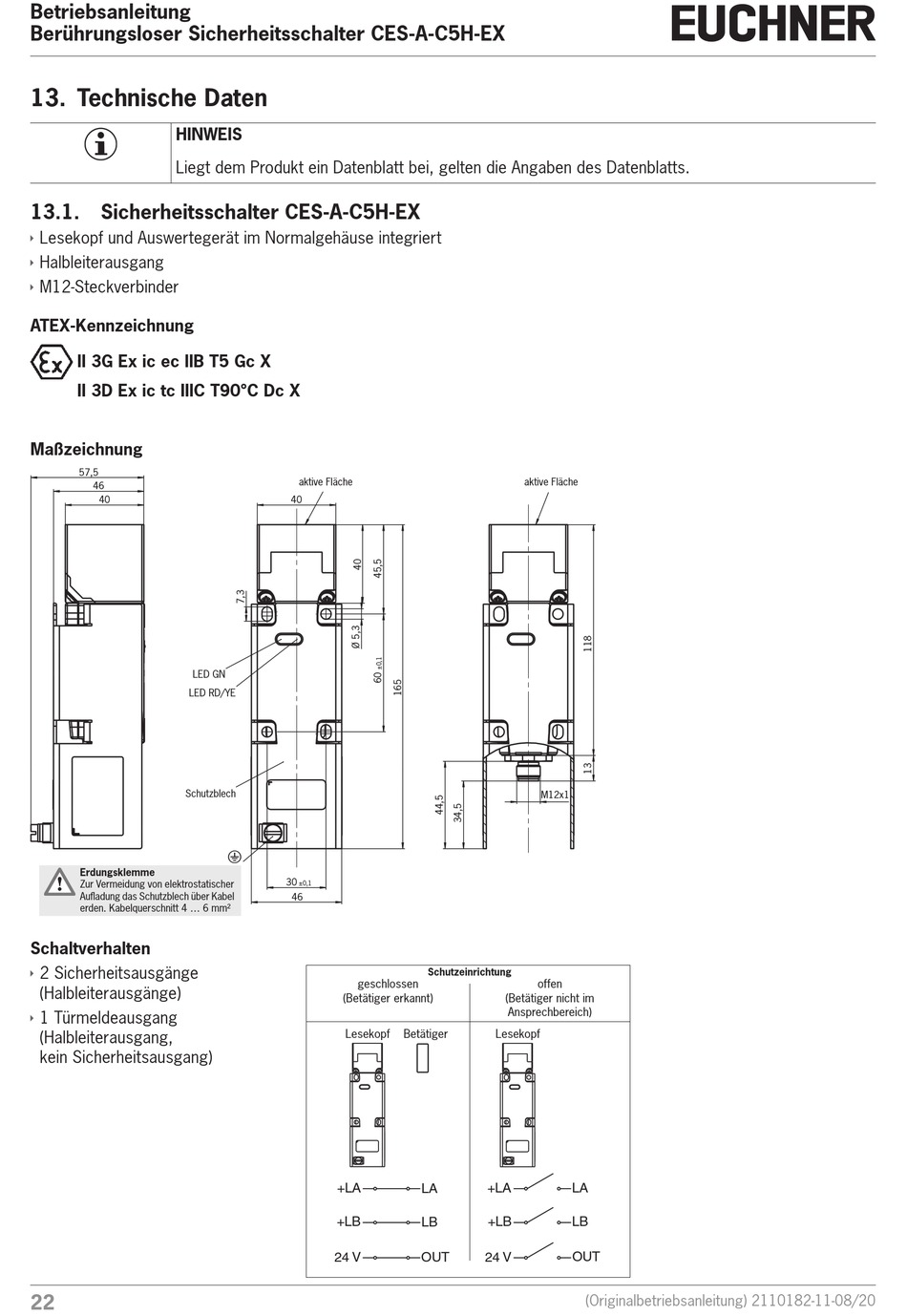

Betriebsanleitung
Berührungsloser Sicherheitsschalter CES-A-C5H-EX
13. Technische Daten
HINWEIS
Liegt dem Produkt ein Datenblatt bei, gelten die Angaben des Datenblatts.
13.1.
Sicherheitsschalter CES-A-C5H-EX
Ì
Lesekopf und Auswertegerät im Normalgehäuse integriert
Ì
Halbleiterausgang
Ì
M12-Steckverbinder
ATEX-Kennzeichnung
II 3G Ex ic ec IIB T5 Gc X
II 3D Ex ic tc IIIC T90°C Dc X
Maßzeichnung
57,5
46
40
LED GN
LED RD/YE
Schutzblech
Erdungsklemme
Zur Vermeidung von elektrostatischer
Aufladung das Schutzblech über Kabel
erden. Kabelquerschnitt 4 ... 6 mm²
Schaltverhalten
Ì
2 Sicherheitsausgänge
(Halbleiterausgänge)
Ì
1 Türmeldeausgang
(Halbleiterausgang,
kein Sicherheitsausgang)
22
aktive Fläche
40
y
30
±0,1
46
geschlossen
(Betätiger erkannt)
Lesekopf
+LA
+LB
24 V
aktive Fläche
M12x1
Schutzeinrichtung
offen
(Betätiger nicht im
Ansprechbereich)
Betätiger
Lesekopf
LA
+LA
LA
LB
+LB
LB
OUT
24 V
OUT
