Netzes




BAT Jumper Z1, Z2 - Konfiguration der Ausschaltzeit der entladenen Batterie




Beschreibung:
+BAT- DC-Speisungs-Ausgang der Batterie
[6]
(+BAT= rot, -BAT = schwarz)
[7] ROTE DIODE optische Anzeige
[8] GRÜNE DIODE optische Anzeige
[9] CHARGE Jumper
[10] ~AC~ Verbindung Speisung AC
Verbindungen:
TAMPER - Kontakte des Anti-Sabotage-Schalters – NC
BS - technischer Ausgang für fehlendes AC-Netz – Typ OC (open collector)
Pegel hi-Z = Stand: AC-Speisung
Pegel L = Stand: Ausfall der AC-Speisung
[11]
AW - technischer Ausgang des Stands des Netzteilbetriebs – Typ OC (open collector)
Pegel hi-Z = Stand: Ausfall
Pegel L = Stand: richtiger Betrieb
+AUX- Speisungsausgang DC
(+AUX= +U, -AUX=GND)
[12] P1 Spannungsregelung
[13] F Sicherung im Batterie-Kreis
BAT
AWZ222
Z1= , Z2= Verzögerungszeit T= 0s
Z1= , Z2= Verzögerungszeit T= 5min
Z1= , Z2= Verzögerungszeit T= 1h
Z1= , Z2= Verzögerungszeit T= 6h
Z1= , Z2= Verzögerungszeit T= 20s
Z1= , Z2= Verzögerungszeit T= 15min
Z1= , Z2= Verzögerungszeit T= 1h
Z1= , Z2= fehlende Abschaltung der Batterie
Jumper angebracht,

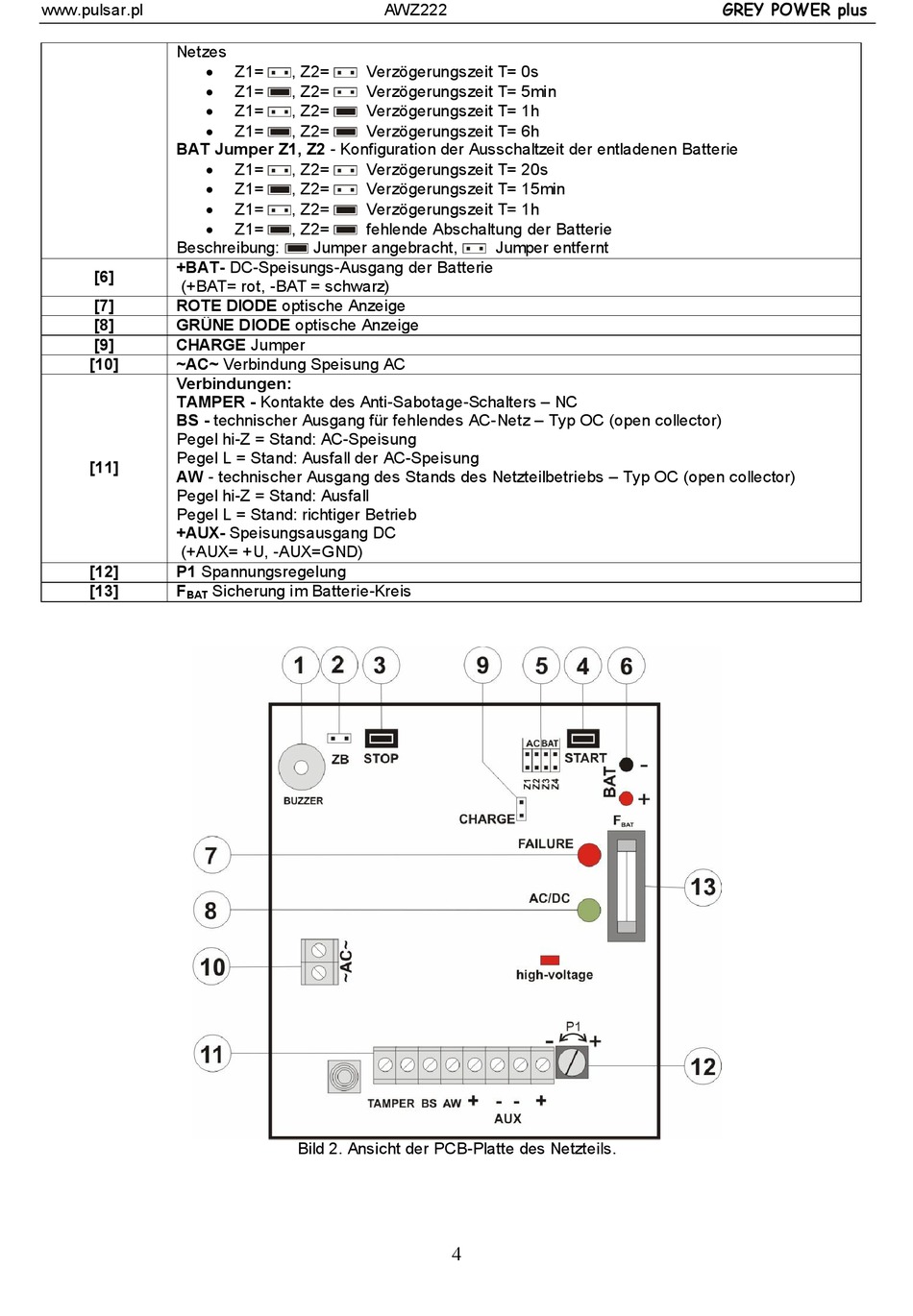

Bild 2. Ansicht der PCB-Platte des Netzteils.
Jumper entfernt
4
