1.2. Funktionsweise.
Das AWZ 222 ist ein stabilisiertes Transformator-Netzteil mit einem hohen
Spannungsstabilisierungskoeffizienten. Die Netzspannung von ~230V wird mithilfe des Transformators gesenkt
und danach durch einen Gleichrichter und einen Tiefpass gleichgerichtet. Die DC-Ausgangsspannung wird auf
dem linearen Stabilisator erreicht. Die Ausgangsspannung wird in Abhängigkeit von der Betriebsart des Netzteils
(Lade- und Wartungs-Phasen der Batterie) korrigiert. Bei Verschwinden der Grundversorgung erfolgt ein
unterbrechungsfreies Umschalten auf Batterieversorgung. Bei Batteriebetrieb kontrolliert das Netzteil die
Batteriespannung, wenn die Spannung 10 V erreicht, schaltet das elektronische System dieses ab und schützt es
vor Beschädigung. Nach Rückkehr der Versorgung ~230V lädt und wartet das Netzteil die Batterie automatisch.
Der Stand des Netzteilbetriebs wird durch LED-Dioden an der Vordersteuerung angezeigt:
Rote LED – Anzeige eines Ausfalls
(zusätzlich kann ein Ausfall mit einem akustischen Signal angezeigt werden)
Grüne LED – Anzeige der Stromversorgung AC/DC
Zur Fernkontrollle dienen drei technische Ausgänge:
BS- Kontrolle des Grundversorgungsstands
AW- Statuskontrolle von Ausfällen
TAMPER- Kontrolle der Öffnung des Netzteilgehäuses

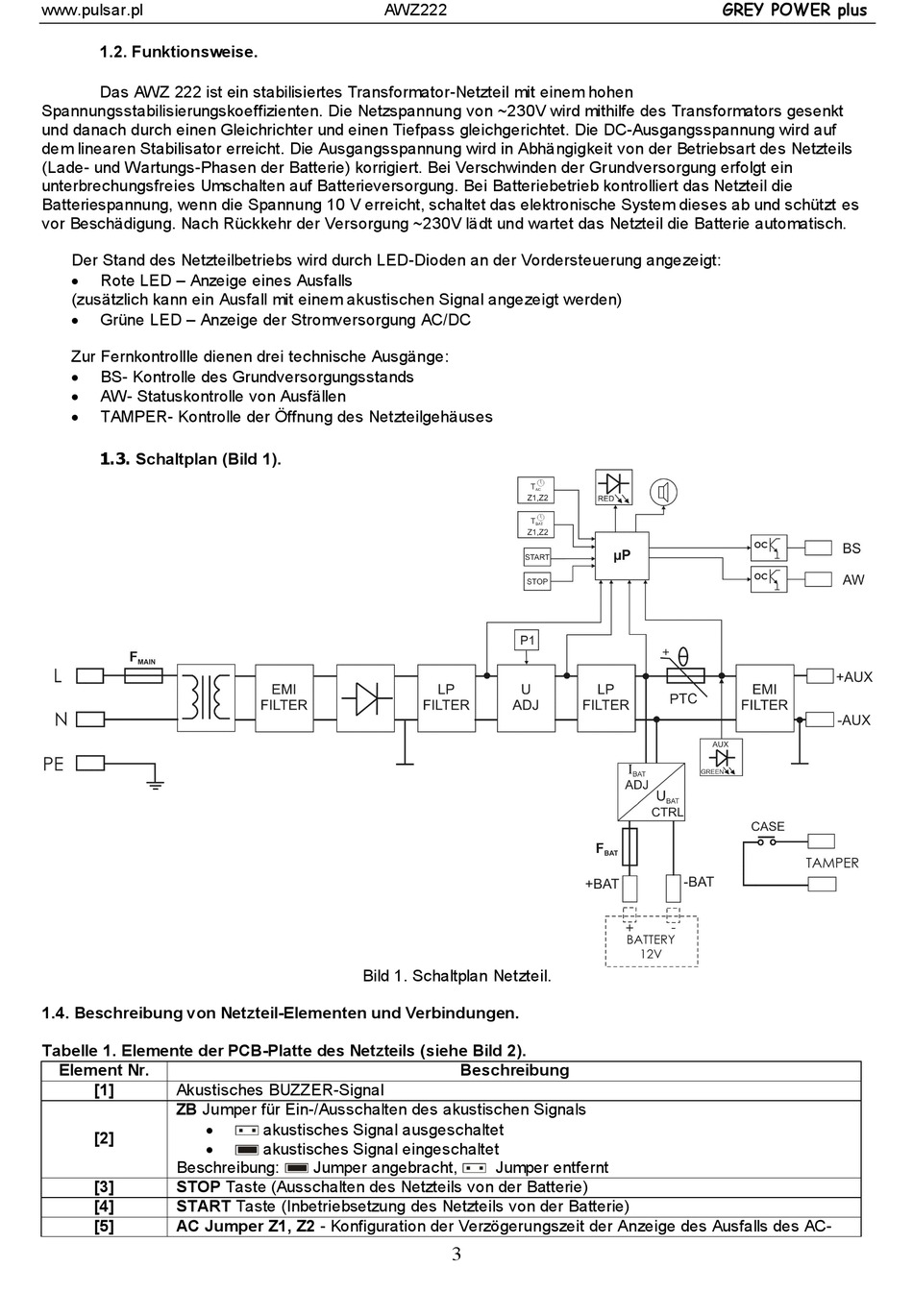

1.3. Schaltplan (Bild 1).
1.4. Beschreibung von Netzteil-Elementen und Verbindungen.
Tabelle 1. Elemente der PCB-Platte des Netzteils (siehe Bild 2).
Element Nr.
[1]
Akustisches BUZZER-Signal
ZB Jumper für Ein-/Ausschalten des akustischen Signals
[2]
Beschreibung:
[3]
STOP Taste (Ausschalten des Netzteils von der Batterie)
[4]
START Taste (Inbetriebsetzung des Netzteils von der Batterie)
[5]
AC Jumper Z1, Z2 - Konfiguration der Verzögerungszeit der Anzeige des Ausfalls des AC-
AWZ222
Bild 1. Schaltplan Netzteil.
akustisches Signal ausgeschaltet
akustisches Signal eingeschaltet
Jumper angebracht,
Beschreibung
Jumper entfernt
3
