Montage
4.2.1 Direkte Sensormontage
1

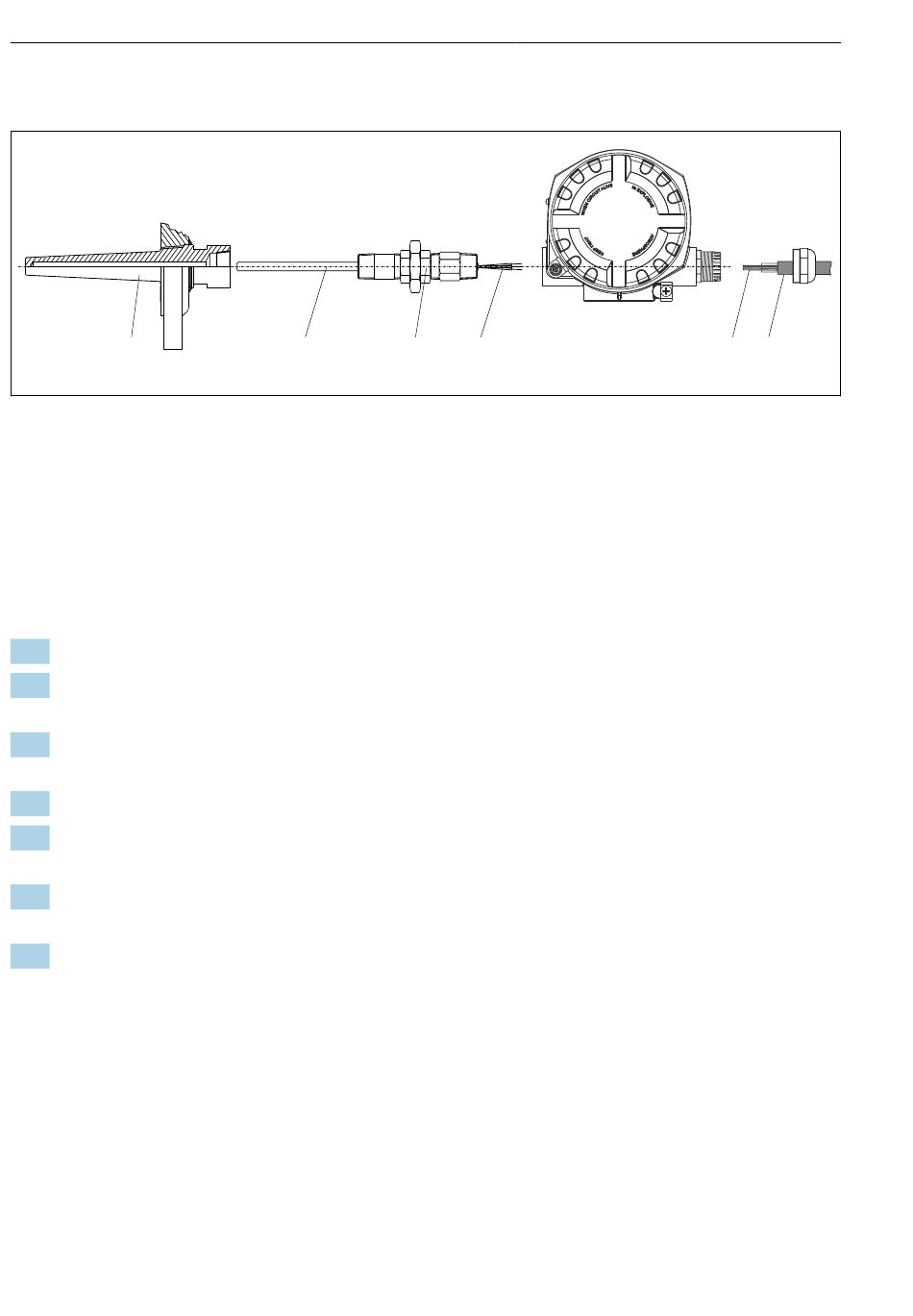

 1 Direkte Montage des Feldtransmitter am Sensor
1 Schutzrohr
2 Messeinsatz
3 Halsrohrnippel und Adapter
4 Sensorleitungen
5 Feldbusleitungen
6 Feldbus-Schirmleitung
1. Schutzrohr montieren und festschrauben (1).
2. Messeinsatz mit Halsrohrnippel und Adapter in Transmitter schrauben (2). Nippel- und
Adaptergewinde mit Silikonband abdichten.
3. Sensorleitungen (4) mit den Anschlussklemmen für die Sensoren verbinden, siehe
Klemmenbelegung.
4. Feldtransmitter mit Messeinsatz am Schutzrohr (1) anbringen.
5. Feldbus-Schirmleitung oder Feldbus-Gerätestecker (6) an der anderen Kabelverschrau-
bung montieren.
6. Feldbusleitungen (5) durch die Kabelverschraubung des Feldtransmittergehäuses in den
Anschlussraum führen.
7. Kabelverschraubung wie in Kapitel Schutzart sicherstellen→  18 beschrieben dicht
verschrauben. Die Kabelverschraubung muss den Anforderungen des Explosionsschut-
zes entsprechen.
10
2 3 4
iTEMP TMT162
5 6
A0024817
