4 Angaben zum Produkt

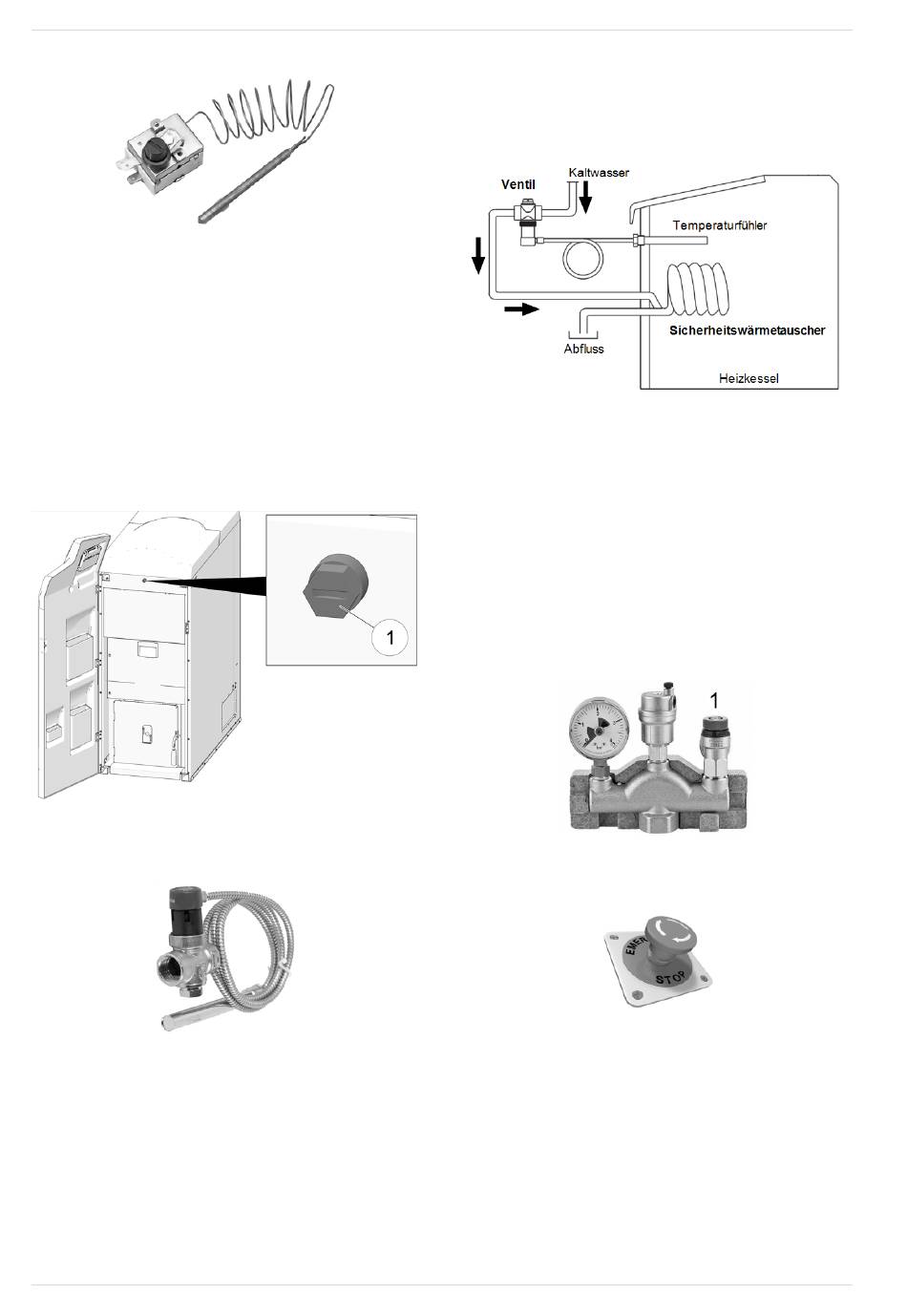

Sicherheitstemperaturbegrenzer (STB)
Der STB ist eine Sicherheitseinrichtung gegen die
Überhitzung des Kessels.
Funktionsweise: Der STB stoppt den Heizvorgang bei
einer Kesseltemperatur von ~95°C (wirkt aus-
schließlich elektrisch; Brennstoff- und Luftzufuhr wer-
den gestoppt).
Nach Auslösung muss der STB manuell durch
Abschrauben der schwarzen Verschlusskappe
Druck auf den Knopf wieder freigegeben werden,
sobald die Kesseltemperatur <60°C abgefallen ist.
Eine Auslösung des STB wird am Display der Kes-
selregelung angezeigt.
Abb. 2-1: Postion des STB
Thermische Ablaufsicherung (TAS)
– Die TAS verhindert eine unkontrollierte Tem-
peratur- und Drucksteigerung im Kessel.
6
– Funktionsweise: Bei einer Kesseltemperatur
>95°C öffnet das Ventil und leitet Kaltwasser
durch den Sicherheitswärmetauscher (dieser ist im
Wassermantel des Kessels platziert). Dadurch
wird die Kesseltemperatur gesenkt.
1
und
Abb. 2-2: Schematische Darstellung
Sicherheitsventil (gegen Anlagenüberdruck)
– Das Sicherheitsventil
heitseinrichtung zum Schutz vor Überdruck im
Wasserkreislauf der Heizungsanlage.
– Funktionsweise: Das Ventil öffnet, wenn der
Anlagendruck 3 bar übersteigt. Wasser/Dampf wer-
den über eine Abblaseleitung in einen offenen
Abfluss geleitet, Folgeschäden an Komponenten
der Heizungsanlage werden vermieden. Im Nor-
malbetrieb ist das Sicherheitsventil geschlossen.
– Normative Vorgabe siehe EN 12828.
Abb. 2-3: Sicherheitsventil in Kesselsicherheitsgruppe integriert
Not-Aus-Schalter
– Der Not-Aus-Schalter ist eine Sicher-
heitseinrichtung zur manuellen Auslösung. Der
Brenner und die Brennstoff-Zufuhr zum Kessel wer-
den gestoppt. Umwälzpumpen bleiben in Betrieb,
um Wärme abzuleiten und den Kessel zu kühlen.
– Der Schalter muss außerhalb des Heizraumes an
ungefährdeter und leicht zugänglicher Stelle ange-
bracht sein.
1
ist eine Sicher-
Betriebsanleitung pellettop
