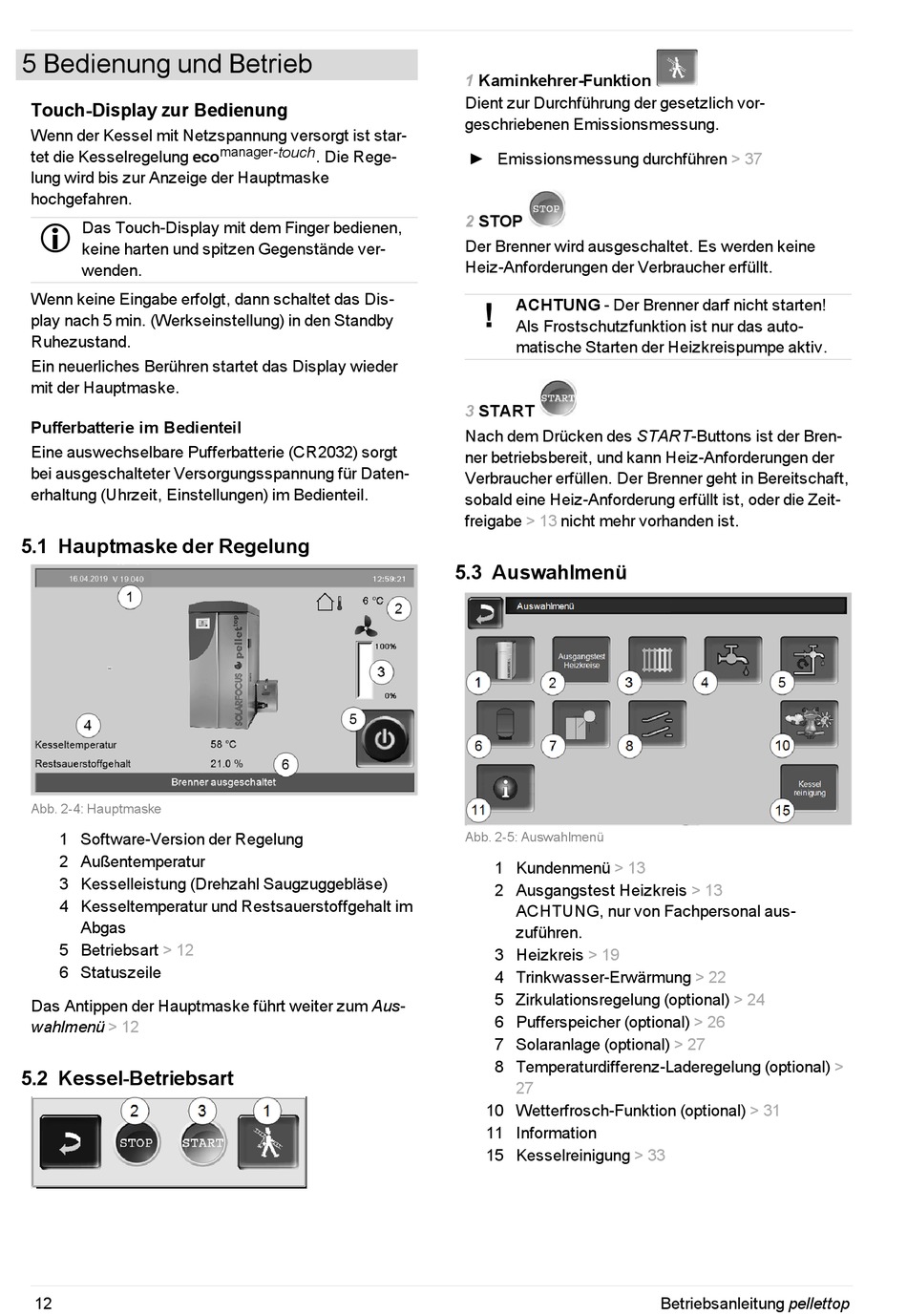

5 Bedienung und Betrieb

5 Bedienung und Betrieb
Touch-Display zur Bedienung
Wenn der Kessel mit Netzspannung versorgt ist star-
tet die Kesselregelung eco
lung wird bis zur Anzeige der Hauptmaske
hochgefahren.
i
Das Touch-Display mit dem Finger bedienen,
keine harten und spitzen Gegenstände ver-
wenden.
Wenn keine Eingabe erfolgt, dann schaltet das Dis-
play nach 5 min. (Werkseinstellung) in den Standby
Ruhezustand.
Ein neuerliches Berühren startet das Display wieder
mit der Hauptmaske.
Pufferbatterie im Bedienteil
Eine auswechselbare Pufferbatterie (CR2032) sorgt
bei ausgeschalteter Versorgungsspannung für Daten-
erhaltung (Uhrzeit, Einstellungen) im Bedienteil.

5.1 Hauptmaske der Regelung

Abb. 2-4: Hauptmaske
1 Software-Version der Regelung
2 Außentemperatur
3 Kesselleistung (Drehzahl Saugzuggebläse)
4 Kesseltemperatur und Restsauerstoffgehalt im
Abgas
5 Betriebsart > 12
6 Statuszeile
Das Antippen der Hauptmaske führt weiter zum Aus-
wahlmenü > 12

5.2 Kessel-Betriebsart

12
manager- touch
. Die Rege-
1 Kaminkehrer-Funktion
Dient zur Durchführung der gesetzlich vor-
geschriebenen Emissionsmessung.
► Emissionsmessung durchführen
2 STOP
Der Brenner wird ausgeschaltet. Es werden keine
Heiz-Anforderungen der Verbraucher erfüllt.
ACHTUNG - Der Brenner darf nicht starten!
!
Als Frostschutzfunktion ist nur das auto-
matische Starten der Heizkreispumpe aktiv.
3 START
Nach dem Drücken des START-Buttons ist der Bren-
ner betriebsbereit, und kann Heiz-Anforderungen der
Verbraucher erfüllen. Der Brenner geht in Bereitschaft,
sobald eine Heiz-Anforderung erfüllt ist, oder die Zeit-
freigabe > 13 nicht mehr vorhanden ist.
5.3 Auswahlmenü
Abb. 2-5: Auswahlmenü
1 Kundenmenü > 13
2 Ausgangstest Heizkreis
ACHTUNG, nur von Fachpersonal aus-
zuführen.
3 Heizkreis > 19
4 Trinkwasser-Erwärmung
5 Zirkulationsregelung (optional)
6 Pufferspeicher (optional)
7 Solaranlage (optional)
8 Temperaturdifferenz-Laderegelung (optional)
27
10 Wetterfrosch-Funktion (optional)
11 Information
15 Kesselreinigung
> 37
> 13
> 22
> 24
> 26
> 27
> 31
> 33
Betriebsanleitung pellettop
>
