5 Bedienung und Betrieb
i

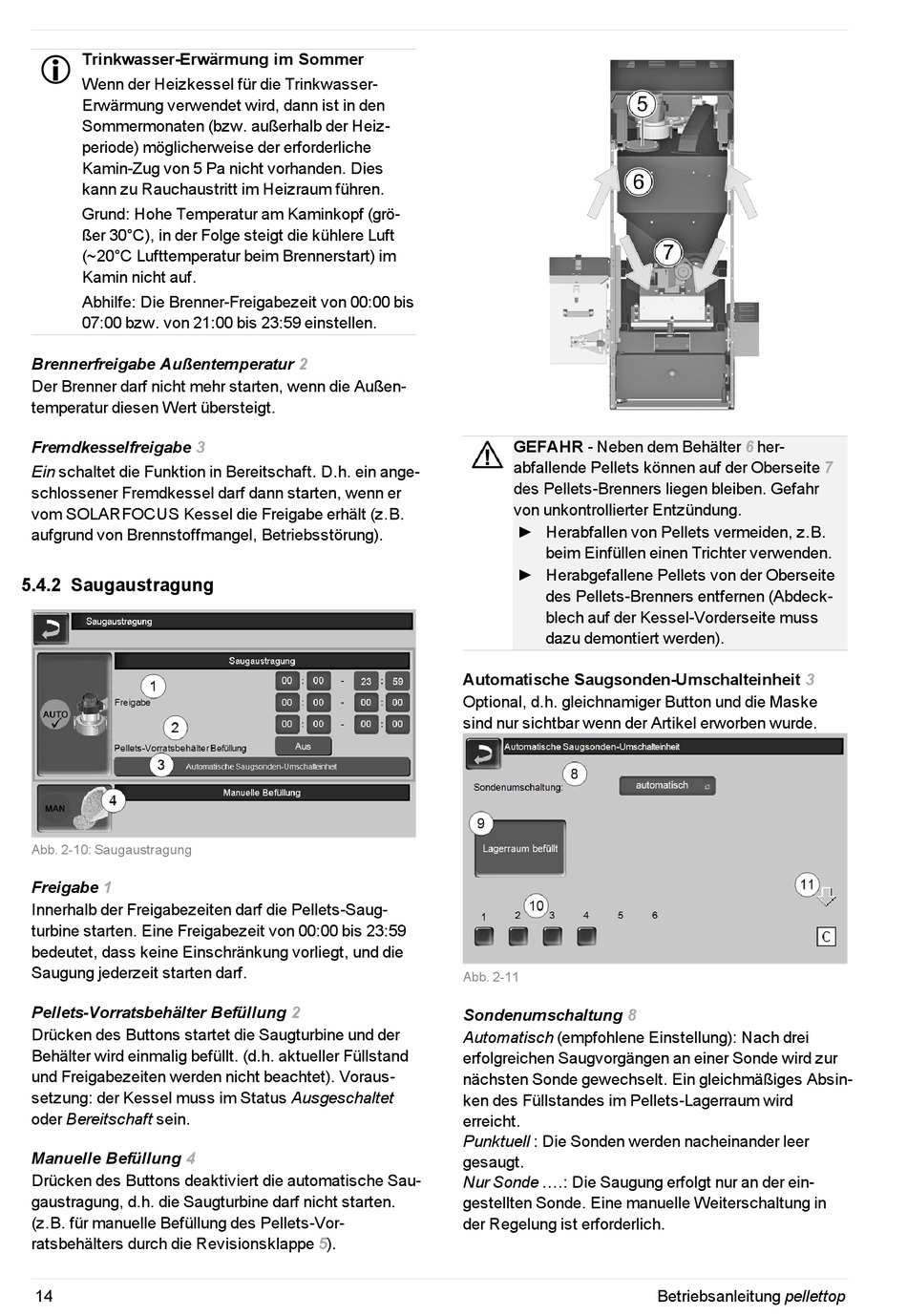

Trinkwasser-Erwärmung im Sommer
Wenn der Heizkessel für die Trinkwasser-
Erwärmung verwendet wird, dann ist in den
Sommermonaten (bzw. außerhalb der Heiz-
periode) möglicherweise der erforderliche
Kamin-Zug von 5 Pa nicht vorhanden. Dies
kann zu Rauchaustritt im Heizraum führen.
Grund: Hohe Temperatur am Kaminkopf (grö-
ßer 30°C), in der Folge steigt die kühlere Luft
(~20°C Lufttemperatur beim Brennerstart) im
Kamin nicht auf.
Abhilfe: Die Brenner-Freigabezeit von 00:00 bis
07:00 bzw. von 21:00 bis 23:59 einstellen.
Brennerfreigabe Außentemperatur
Der Brenner darf nicht mehr starten, wenn die Außen-
temperatur diesen Wert übersteigt.
Fremdkesselfreigabe
Ein schaltet die Funktion in Bereitschaft. D.h. ein ange-
schlossener Fremdkessel darf dann starten, wenn er
vom SOLARFOCUS Kessel die Freigabe erhält (z.B.
aufgrund von Brennstoffmangel, Betriebsstörung).
5.4.2 Saugaustragung
Abb. 2-10: Saugaustragung
Freigabe
1
Innerhalb der Freigabezeiten darf die Pellets-Saug-
turbine starten. Eine Freigabezeit von 00:00 bis 23:59
bedeutet, dass keine Einschränkung vorliegt, und die
Saugung jederzeit starten darf.
Pellets-Vorratsbehälter Befüllung
Drücken des Buttons startet die Saugturbine und der
Behälter wird einmalig befüllt. (d.h. aktueller Füllstand
und Freigabezeiten werden nicht beachtet). Voraus-
setzung: der Kessel muss im Status Ausgeschaltet
oder Bereitschaft sein.
Manuelle Befüllung
4
Drücken des Buttons deaktiviert die automatische Sau-
gaustragung, d.h. die Saugturbine darf nicht starten.
(z.B. für manuelle Befüllung des Pellets-Vor-
ratsbehälters durch die Revisionsklappe 5).
14
2
3
2
GEFAHR - Neben dem Behälter
abfallende Pellets können auf der Oberseite
des Pellets-Brenners liegen bleiben. Gefahr
von unkontrollierter Entzündung.
► Herabfallen von Pellets vermeiden, z.B.
beim Einfüllen einen Trichter verwenden.
► Herabgefallene Pellets von der Oberseite
des Pellets-Brenners entfernen (Abdeck-
blech auf der Kessel-Vorderseite muss
dazu demontiert werden).
Automatische Saugsonden-Umschalteinheit
Optional, d.h. gleichnamiger Button und die Maske
sind nur sichtbar wenn der Artikel erworben wurde.
Abb. 2-11
Sondenumschaltung
8
Automatisch (empfohlene Einstellung): Nach drei
erfolgreichen Saugvorgängen an einer Sonde wird zur
nächsten Sonde gewechselt. Ein gleichmäßiges Absin-
ken des Füllstandes im Pellets-Lagerraum wird
erreicht.
Punktuell : Die Sonden werden nacheinander leer
gesaugt.
Nur Sonde ....: Die Saugung erfolgt nur an der ein-
gestellten Sonde. Eine manuelle Weiterschaltung in
der Regelung ist erforderlich.
6
her-
7
3
