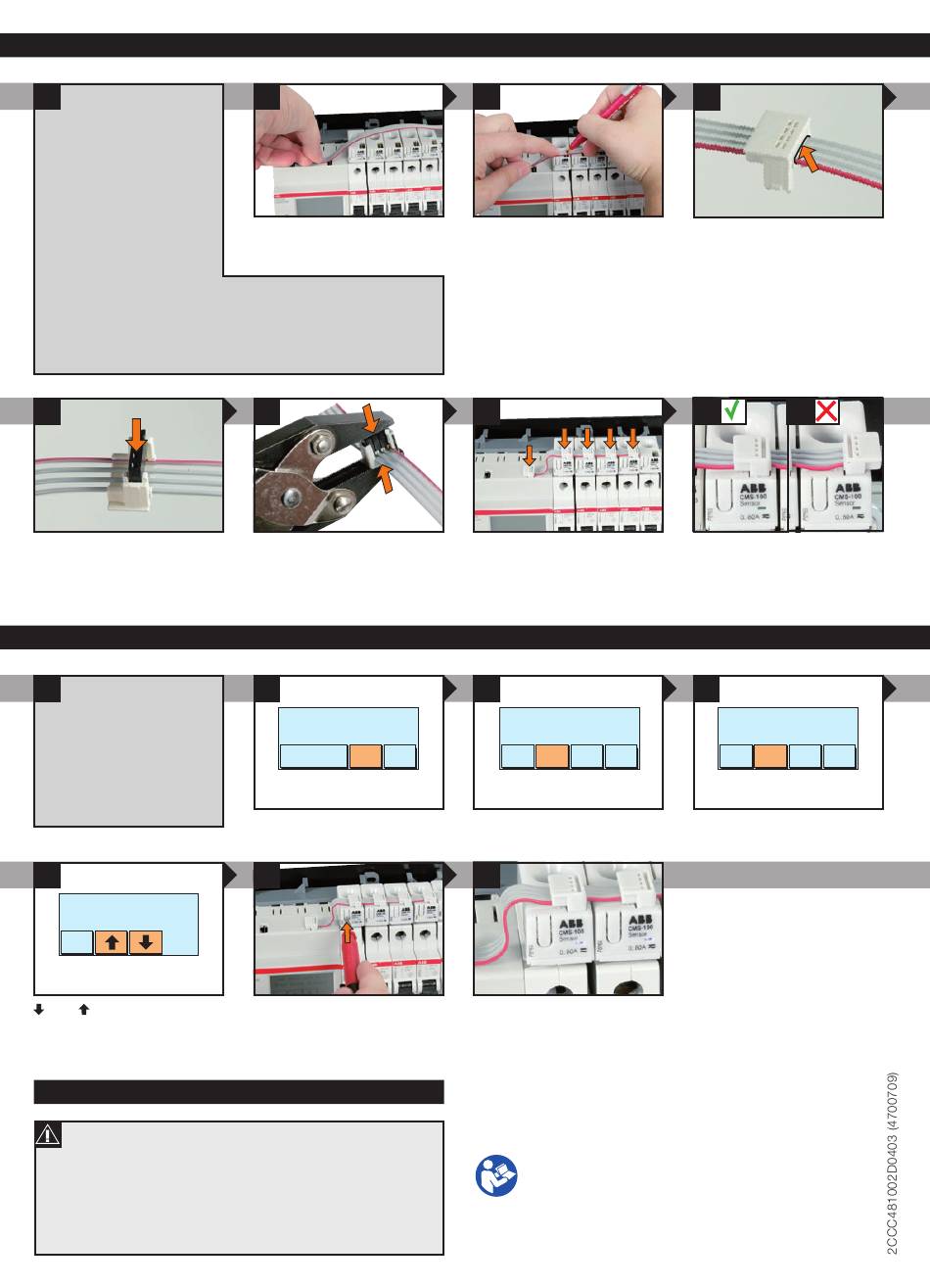

5. Verkabelung der Sensoren
i
• Steckverbinder dürfen nur
einmal verwendet werden
• Maximal 32 Sensoren je
Control Unit CMS-Bus-
Schnittstelle anschliessen
• Maximale Länge des
Flachbandkabels beach-
ten, siehe Bedienungs-
anleitung CMS-700
(2CCC481011M0101)
• Das Flachbandkabel
darf keine Zugkräfte auf
Sensoren ausüben, sonst
Mess abweichungen
möglich
4
Steckverbinder an Markierung in
Steckergehäuse einlegen
6. Sensoren anmelden
i
• Spannungsversorgung für
Control Unit herstellen
• LEDs der nicht angemelde-
ten Sensoren beginnen zu
blinken. Wenn LEDs nicht
blinken, die Verkabelung
prüfen.
4
Add sensor with ID 1
Press button of sensor
Exit
oder
drücken, bis ge-
wünschte ID-Nummer erscheint
WARNUNG
Nichtbefolgung dieser Hinweise kann zu tödlichen Verletzungen oder
zu Sachschäden führen. Das Gerät darf nur von einer qualifizierten
Person installiert werden.
Wenn augenscheinlich an Komponenten bzw. Geräten ein nicht
ordnungsgemässer Zustand vorliegt, sind diese auszutauschen.
1
Flachbandkabel auf CMS-Bus-
Schnittstelle halten
• Luftdistanz von min.
5,5 mm vom Flachband-
kabel zu blanken
spannungsführenden Teilen
einhalten
5
Steckverbinder und Steckerge-
häuse mit Parallelzange anpres-
sen bis die Teile bündig sind.
Vorgang bei allen Markierungen
wiederholen
1
CMS
Main
Measure
Edit
About
«Edit» drücken
5
Drucktaster am Sensor betätigen
2
Platzierung der Steckverbinder
mit Stift markieren
6
Steckverbinder an Control Unit
und Sensoren anschliessen
2
Edit configuration
Sen-
Mod-
Exit
More
sors
bus
«Sensors» drücken
6
Angemeldete Sensoren leuchten
permanent
Bitte Hinweise in der Bedienungs-
anleitung beachten
3
Flachbandkabel in Steckergehäuse
einlegen und ganz in Kabelführung
drücken
7
7
Steckverbinder an den Senso-
ren mit längerer Seite nach links
montieren
3
Edit
sensors
-
Re
Set-
Exit
Add
move
tings
«Add» drücken
