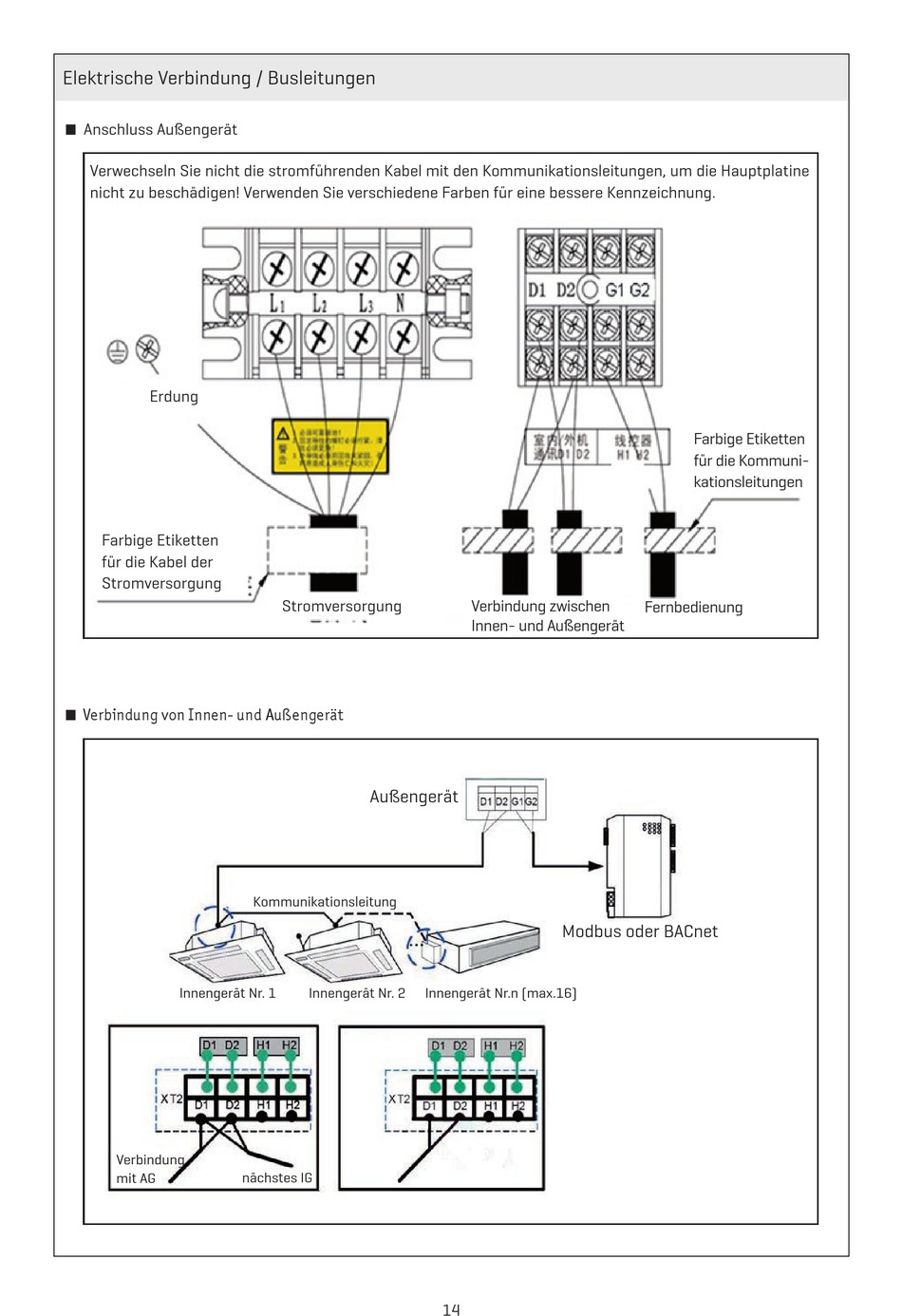

Elektrische Verbindung / Busleitungen
Anschluss Außengerät
n
Verwechseln Sie nicht die stromführenden Kabel mit den Kommunikationsleitungen, um die Hauptplatine
nicht zu beschädigen! Verwenden Sie verschiedene Farben für eine bessere Kennzeichnung.
Erdung
Farbige Etiketten
für die Kabel der
Stromversorgung
Verbindung von Innen- und Außengerät
n
Innengerät Nr. 1
Verbindung
mit AG
Stromversorgung
Außengerät
Kommunikationsleitung
Innengerät Nr. 2
nächstes IG
Verbindung zwischen
Innen- und Außengerät
Modbus oder BACnet
Innengerät Nr.n (max.16)
14
Farbige Etiketten
für die Kommuni-
kationsleitungen
Fernbedienung
