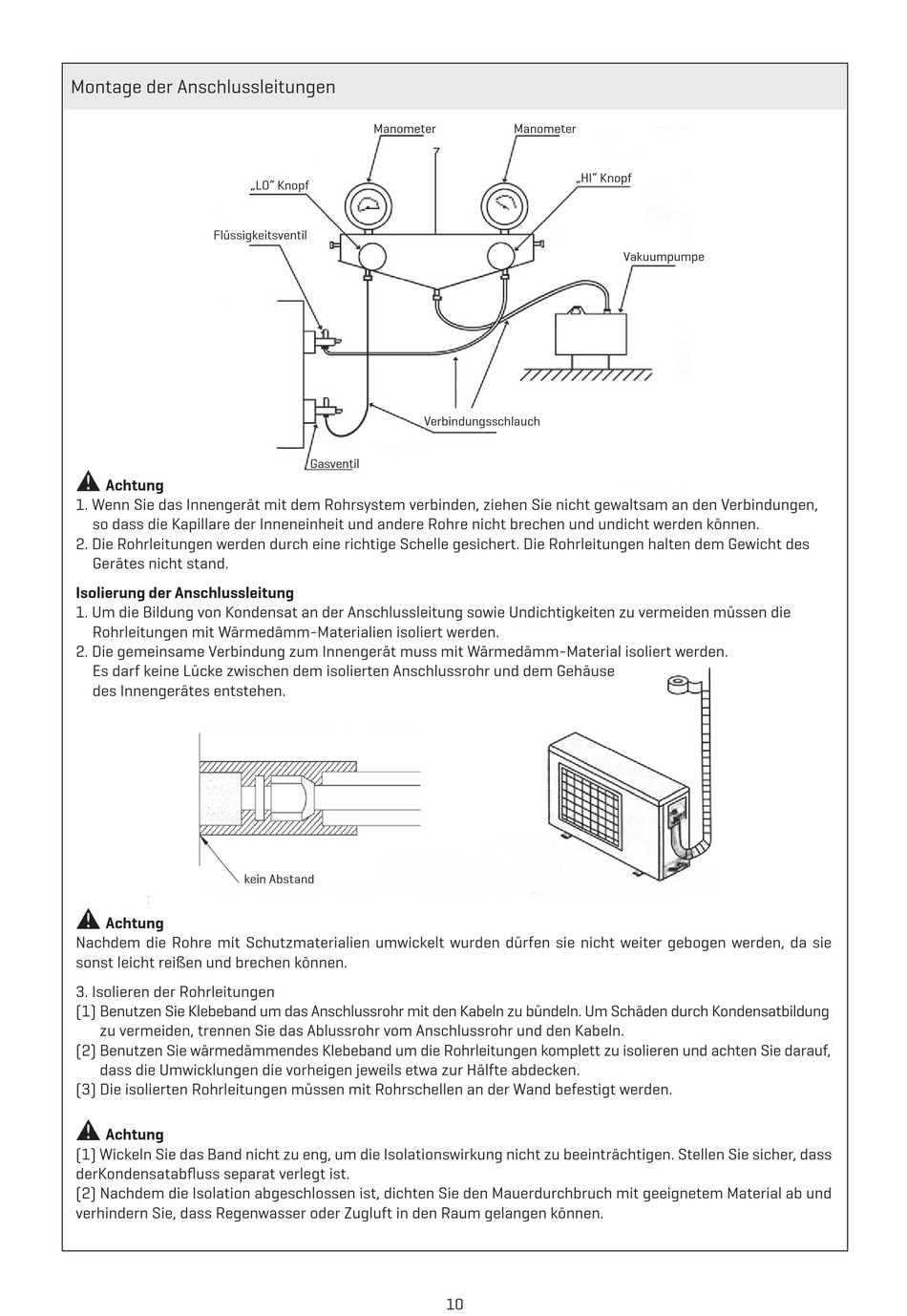

Montage der Anschlussleitungen
Flüssigkeitsventil
a
Achtung
1. Wenn Sie das Innengerät mit dem Rohrsystem verbinden, ziehen Sie nicht gewaltsam an den Verbindungen,
so dass die Kapillare der Inneneinheit und andere Rohre nicht brechen und undicht werden können.
2. Die Rohrleitungen werden durch eine richtige Schelle gesichert. Die Rohrleitungen halten dem Gewicht des
Gerätes nicht stand.
Isolierung der Anschlussleitung
1. Um die Bildung von Kondensat an der Anschlussleitung sowie Undichtigkeiten zu vermeiden müssen die
Rohrleitungen mit Wärmedämm-Materialien isoliert werden.
2. Die gemeinsame Verbindung zum Innengerät muss mit Wärmedämm-Material isoliert werden.
Es darf keine Lücke zwischen dem isolierten Anschlussrohr und dem Gehäuse
des Innengerätes entstehen.
:
a
Achtung
Nachdem die Rohre mit Schutzmaterialien umwickelt wurden dürfen sie nicht weiter gebogen werden, da sie
sonst leicht reißen und brechen können.
3. Isolieren der Rohrleitungen
(1) Benutzen Sie Klebeband um das Anschlussrohr mit den Kabeln zu bündeln. Um Schäden durch Kondensatbildung
zu vermeiden, trennen Sie das Ablussrohr vom Anschlussrohr und den Kabeln.
(2) Benutzen Sie wärmedämmendes Klebeband um die Rohrleitungen komplett zu isolieren und achten Sie darauf,
dass die Umwicklungen die vorheigen jeweils etwa zur Hälfte abdecken.
(3) Die isolierten Rohrleitungen müssen mit Rohrschellen an der Wand befestigt werden.
a
Achtung
(1) Wickeln Sie das Band nicht zu eng, um die Isolationswirkung nicht zu beeinträchtigen. Stellen Sie sicher, dass
derKondensatabfluss separat verlegt ist.
(2) Nachdem die Isolation abgeschlossen ist, dichten Sie den Mauerdurchbruch mit geeignetem Material ab und
verhindern Sie, dass Regenwasser oder Zugluft in den Raum gelangen können.
Manometer
„LO" Knopf
Gasventil
kein Abstand
Manometer
„HI" Knopf
Verbindungsschlauch
10
Vakuumpumpe
