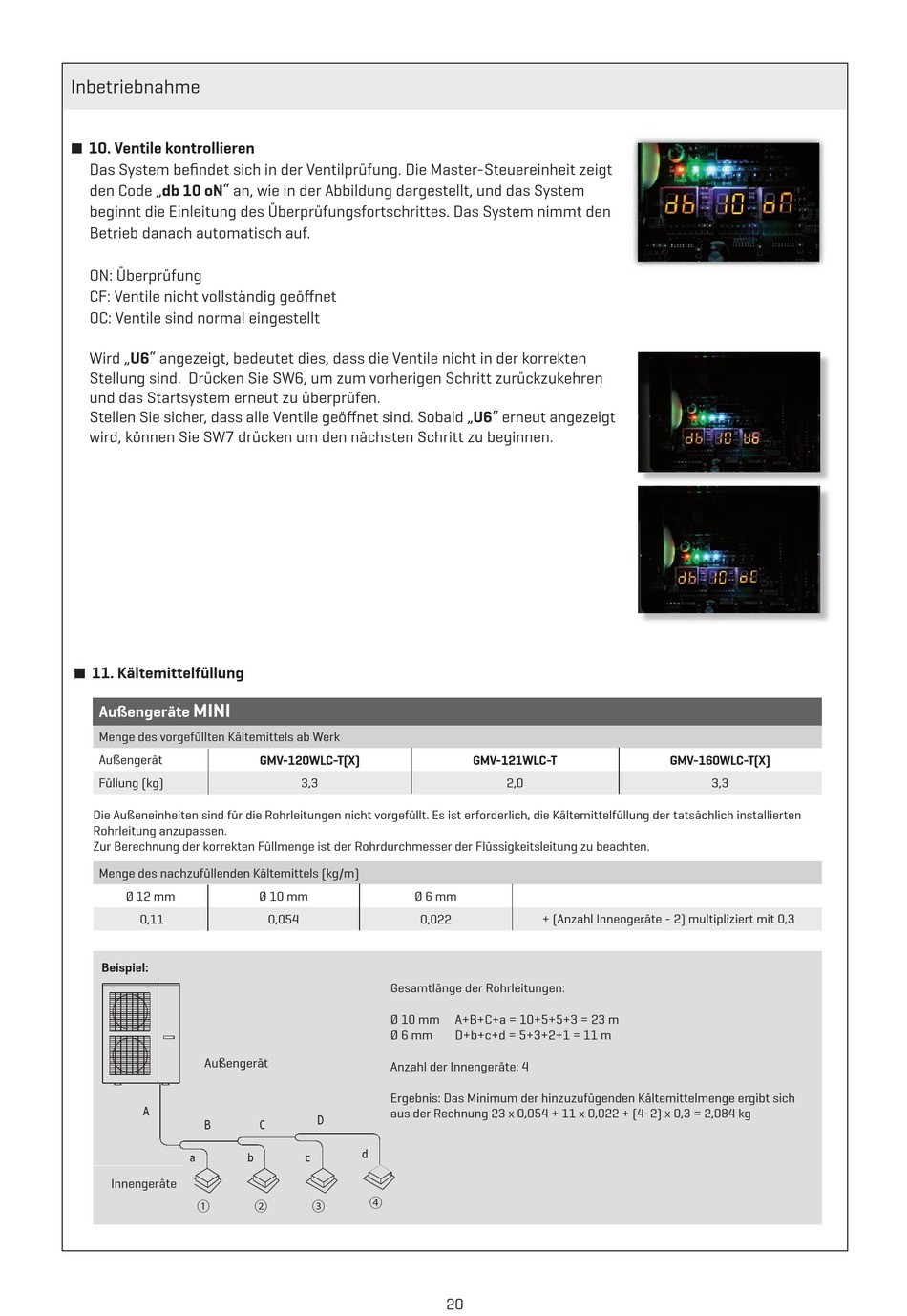

Inbetriebnahme
10. Ventile kontrollieren
n
Das System befindet sich in der Ventilprüfung. Die Master-Steuereinheit zeigt
den Code „db 10 oN" an, wie in der Abbildung dargestellt, und das System
beginnt die Einleitung des Überprüfungsfortschrittes. Das System nimmt den
Betrieb danach automatisch auf.
ON: Überprüfung
CF: Ventile nicht vollständig geöffnet
OC: Ventile sind normal eingestellt
Wird „U6" angezeigt, bedeutet dies, dass die Ventile nicht in der korrekten
Stellung sind. Drücken Sie SW6, um zum vorherigen Schritt zurückzukehren
und das Startsystem erneut zu überprüfen.
Stellen Sie sicher, dass alle Ventile geöffnet sind. Sobald „U6" erneut angezeigt
wird, können Sie SW7 drücken um den nächsten Schritt zu beginnen.
11. Kältemittelfüllung
n
MINI
Außengeräte
Menge des vorgefüllten Kältemittels ab Werk
Außengerät
Füllung (kg)
Die Außeneinheiten sind für die Rohrleitungen nicht vorgefüllt. Es ist erforderlich, die Kältemittelfüllung der tatsächlich installierten
Rohrleitung anzupassen.
Zur Berechnung der korrekten Füllmenge ist der Rohrdurchmesser der Flüssigkeitsleitung zu beachten.
Menge des nachzufüllenden Kältemittels (kg/m)
Ø 12 mm
0,11
Beispiel:
室外机
Außengerät
Außengerät
A
B
a
Innengeräte
室内机
Innengeräte
①
GMV-120WLC-T(X)
3,3
Ø 10 mm
Ø 6 mm
0,054
Gesamtlänge der Rohrleitungen:
Ø 10 mm
Ø 6 mm
Anzahl der Innengeräte: 4
Ergebnis: Das Minimum der hinzuzufügenden Kältemittelmenge ergibt sich
aus der Rechnung 23 x 0,054 + 11 x 0,022 + (4-2) x 0,3 = 2,084 kg
D
C
d
b
c
④
②
③
GMV-121WLC-T
2,0
+ (Anzahl Innengeräte - 2) multipliziert mit 0,3
0,022
A+B+C+a = 10+5+5+3 = 23 m
D+b+c+d = 5+3+2+1 = 11 m
20
GMV-160WLC-T(X)
3,3
