Montage der Anschlussleitungen

Führen Sie die Installation folgendermaßen durch:
1. Entnehmen Sie die erforderlichen Rohrquerschnitte bitte der Tabelle „Technische Daten". Verwenden Sie nur
Kältemittelleitungen in Kühlschrankqualität.
2. Entscheiden Sie sich für eine Abgangsvariante des Innengerätes und schneiden Sie die Rohre der Kältemittel-
verbindungsleitungen entsprechend ab.
3. Beachten Sie bei der Montage die Biegeradien der Kältemittel-
leitungen und biegen Sie nie eine Stelle des Rohres zweimal.
Versprödung und Rissgefahr können die Folge sein.

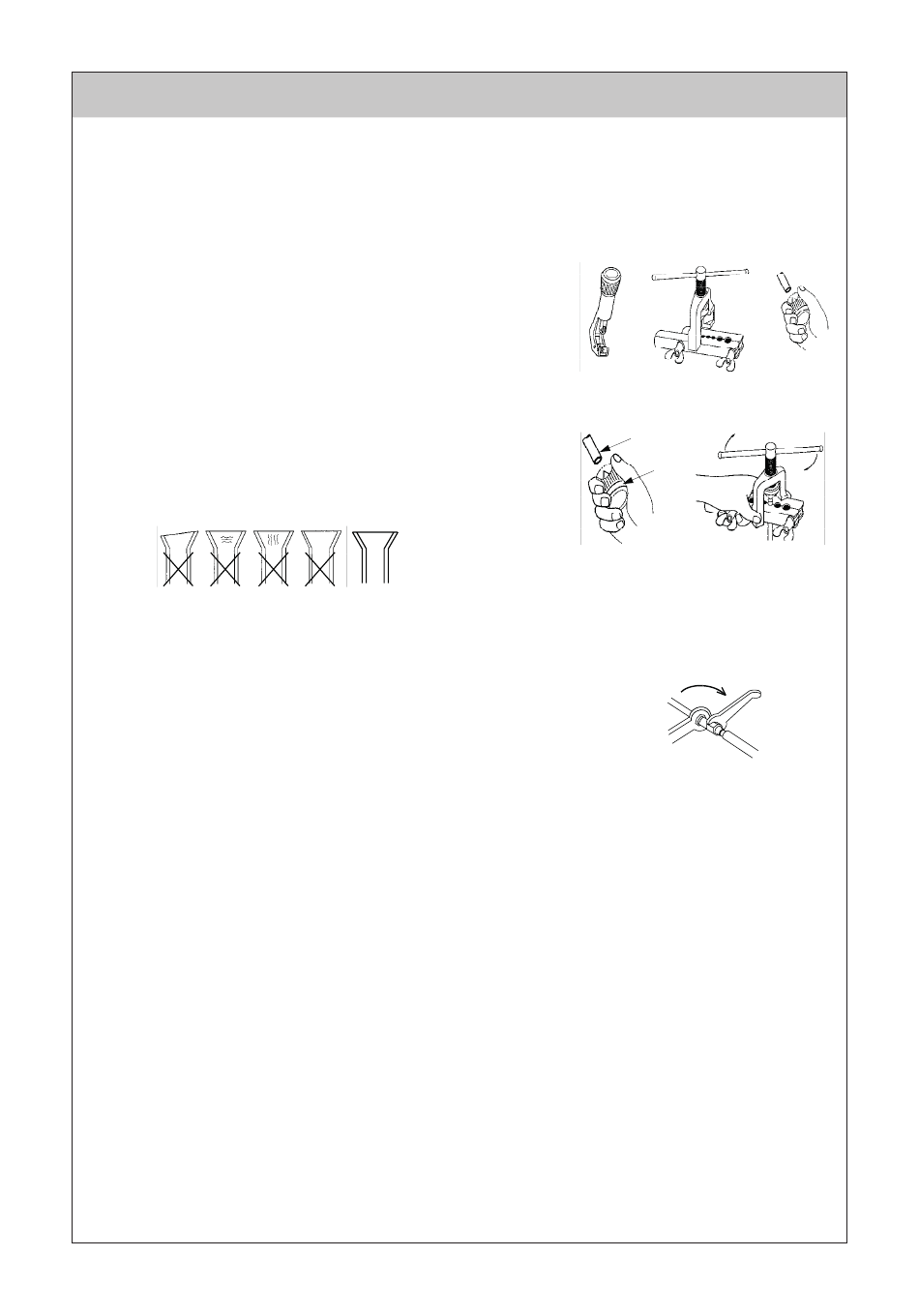

4. Nutzen Sie zur Montage die folgenden Werkzeuge:
5. Entfernen Sie die werkseitigen Überwurfmuttern der Geräte.
6. Verwenden Sie ausschließlich die werksseitigen Überwurfmuttern
zur weiteren Montage.
7. Vergewissern Sie sich, bevor Sie die Kältemittelleitungen aufbördeln, dass die Überwurfmutter auf dem Rohr-
vorhanden ist.
8. Bearbeiten Sie die verlegten Kältemittelleitungen wie im Folgenden
dargestellt:
ES DÜRFEN NUR WERKZEUGE ZUR VERWENDUNG KOMMEN,
DIE FÜR DEN EINSATZ IM KÄLTEBEREICH ZUGELASSEN SIND.
9.
10. Nehmen Sie zunächst die Verbindung der Kältemittelleitungen mit den Verschraubungen und den Ventilen
per Hand vor, um den richtigen Sitz zu gewährleisten.
11. Befestigen Sie nun endgültig die Verschraubungen mit 2 Maulschlüsseln geeigneter Schlüsselweite.
12. Halten Sie während des Schraubens auf jeden Fall mit einem Maulschlüssel gegen.
13. Versehen Sie die installierten Kältemittelleitungen, einschließlich Verbinder, mit
einer entsprechenden Wärmedämmung.
14. Verwenden Sie nur für den Temperaturbereich einsetzbare diffusionsdichte
Isolationsschläuche.
15. Sollten Sie sich für die Abgangsvariante 2 oder 4 entschieden haben (Abgänge durch die Wand), führen Sie
die Kondensatwasser- und Steuerleitung durch den Wanddurchbruch in das Innengerät ein. Benötigen Sie
zusätzlich eine Kondensatpumpe, so ist diese vorher zu montieren.
16. Hängen Sie das Innengerät leicht nach hinten gekippt in die zuvor montierte Wandhalterung ein und drücken
dann mit der Unterseite das Gerät gegen die Halterung.
17. Verlegen Sie die Kältemittelleitungen vom Innengerät zum Außenteil. Achten Sie auf eine ausreichende
Befestigung und treffen Sie ggf. Maßnahmen zur Ölrückführung!
18. Verlegen Sie die Steuerleitung in der gleichen Leitungsführung.
19. Installieren Sie das Außenteil mittels der Wand- oder Bodenkonsole an statisch zulässigen Gebäudeteilen.
Beachten Sie hierzu die Installationsanweisungen der Konsolen.
20. Überprüfen Sie, dass kein Schall auf die Gebäudeteile übertragen werden kann. Körperschallübertragungen
werden durch Schwingungsdämpfer reduziert!
21. Entfernen Sie die werkseitigen Schutzkappen und die Überwurfmuttern der Absperrventilanschlüsse und
verwenden diese zur weiteren Montage.
22. Vergewissern Sie sich, bevor Sie die Kältemittelleitungen aufbördeln, dass die Überwurfmutter auf dem Rohr-
vorhanden ist. Verwenden ausschließlich die werkseitigen Überwurfmuttern.
23. Erstellen Sie den Anschluss der Kältemittelleitungen.
Überprüfen Sie, ob der Bördel eine korrekte Form aufweist.
