7.3.3
Anschlusszubehör für Logamax U152 und U154 mit nebenhängendem Warmwasserspeicher
Logalux HC70 W oder HC110 W
Beschreibung
U152-20
U154-20 –
wandhängendes Gas-Heizgerät;
weiße Einbrennlackierung
Logalux HC70 W oder
Logalux HC110 W –
wandhängender Warmwasserspeicher mit NTC-
Temperaturfühler, Magnesium-Anode; Behälter
und Glattrohr-Wärmetauscher mit Buderus-
Thermoglasur „Duoclean"; weiße Verkleidung im
Design des Gas-Heizgeräts
Zubehör für Heizkreis- und Gasanschluss
U-MA – Montageanschlussplatte
MKU – Rohbaukonsole zur Vorinstallation der
Rohre (Unterputz!)
HA – zwei Wartungshähne Heizkreis R¾ ,
für Aufputzmontage
HU – zwei Wartungshähne für den Heizkreis
R¾ , bei Unterputzmontage
GA-BS – Gas-Durchgangshahn; Aufputz R½ ,
mit integriertem Brandschutzventil
GU-BS – Gas-Eckhahn; Unterputz R½ ,
mit integriertem Brandschutzventil
U-TA 11 – Ablauftrichter-Set mit Siphon R1
Zubehör für Warmwasseranschluss
AS1.6 – Warmwasser-Temperaturfühler für
Anschluss an einen separaten Speicher mit
Anschlussstecker für den Universellen
Brennerautomaten UBA-H3
N-Flex – Heizkreisseitiger flexibler Verroh-
rungssatz für einen nebenhängenden
Warmwasserspeicher mit Isolierung
S-Flex – Sanitärseitiges flexibles Anschluss-
Set für einen nebenhängenden Warmwasser-
speicher komplett mit Sicherheitsventil,
Rückflussverhinderer und Isolierung
Optional
U-DM – Druckminderer zum nachträglichen
Einbau in S-Flex
ZP – Anschlussstück für Zirkulationspumpe
zum nachträglichen Einbau in S-Flex
Tab. 19 Anschlusszubehör für Logamax U152/U154 mit
nebenhängendem Warmwasserspeicher Loga-
lux HC70 W oder HC110 W
7 747 009 801 (06/2009) – Planungsunterlage Gas-Heizgerät Logamax U152 und U154
Artikel-Nr.
Erdgas E:
7 747 304 261
Erdgas LL:
7 747 304 266
Erdgas E:
7 747 304 263
Erdgas LL:
7 747 304 267
7097 125
7097 135
7095 450
87094 080
7095 420
7095 410
7095 367
7095 368
7095 432
63012 831
87094 834
87094 838
7095 604
87094 842
U-MA
MKU
HA
HU
GA-BS
GU-BS
ZP
U-DM

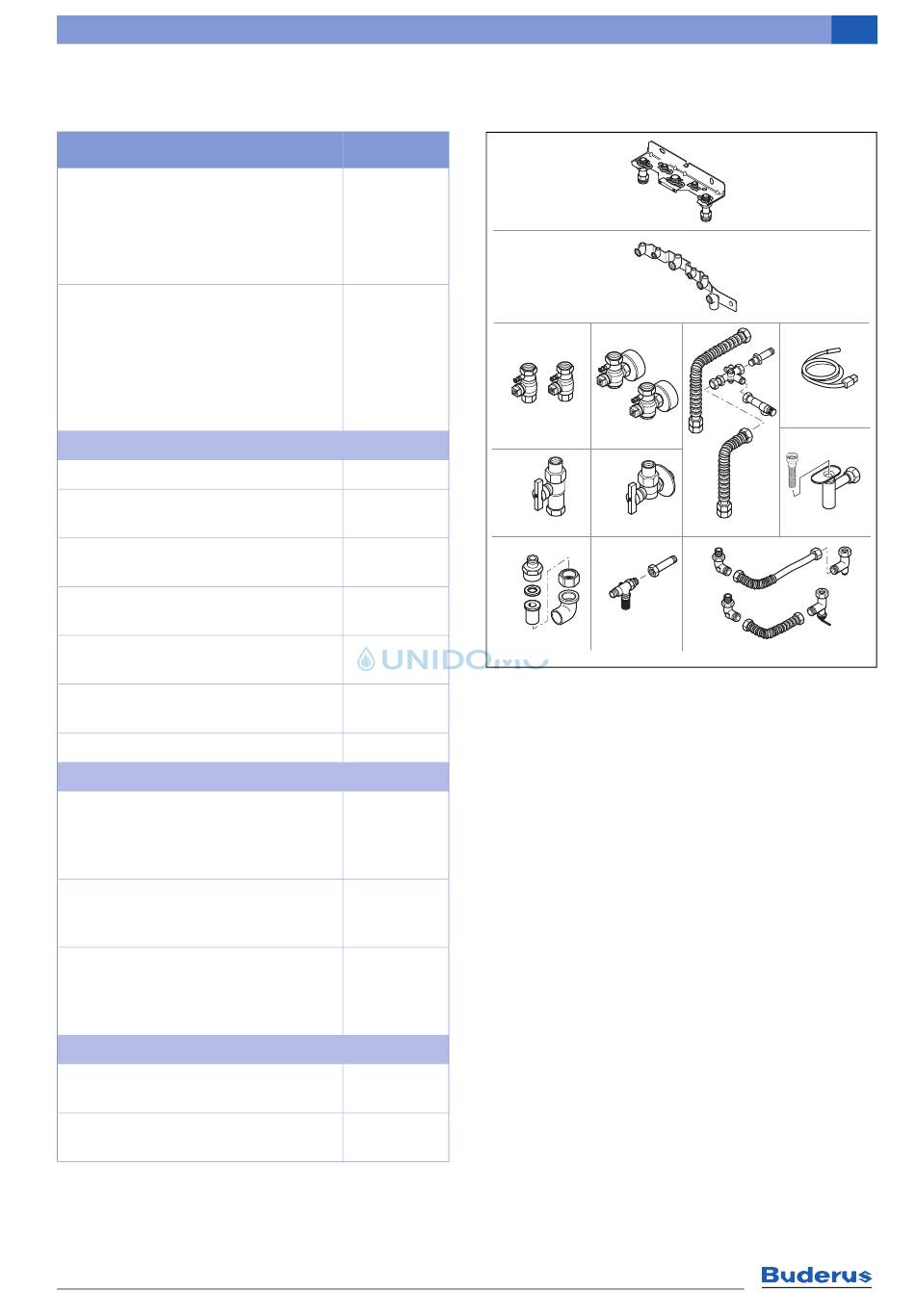

Bild 49 Anschlusszubehör für Logamax U152/U154 mit
nebenhängendem Warmwasserspeicher
Logalux HC70 W oder HC110 W
Montage
7
AS1.6
S-Flex
U-TA 11
N-Flex
7 747 009 801-49.1il
59
