Wartung
34
3. Das Demontagewerkzeug auf die Kappe des Messkopfs setzen.
4. Die Kappe des Messkopfs mit einem Schraubenschlüssel (Schlüsselweite
19 mm (0,75 in)) mit einem Drehmoment von 10 Nm (7,38 lbf ft) fixieren.
5. Das Demontagewerkzeug wieder vom Messkopf entfernen.
6. Die beiden Schrauben an der Unterseite des Messkopfs lösen.
7. Den Messkopf aus der Halterung nehmen.
Den Messkopf am Gerät montieren
Benötigtes Werkzeug:
• Halterung (Kit Bestellnummer: 71462060)
• Schraubenschlüssel, Schlüsselweite 8 mm (0,31 in) mit Drehmoment 6 Nm (4,4 lbf ft)
1. Darauf achten, dass der grüne O-Ring (nicht gefettet) in der dafür vorgesehenen Nut
liegt.
2. Die gelben Schutzkappen von den optischen Hülsen entfernen.

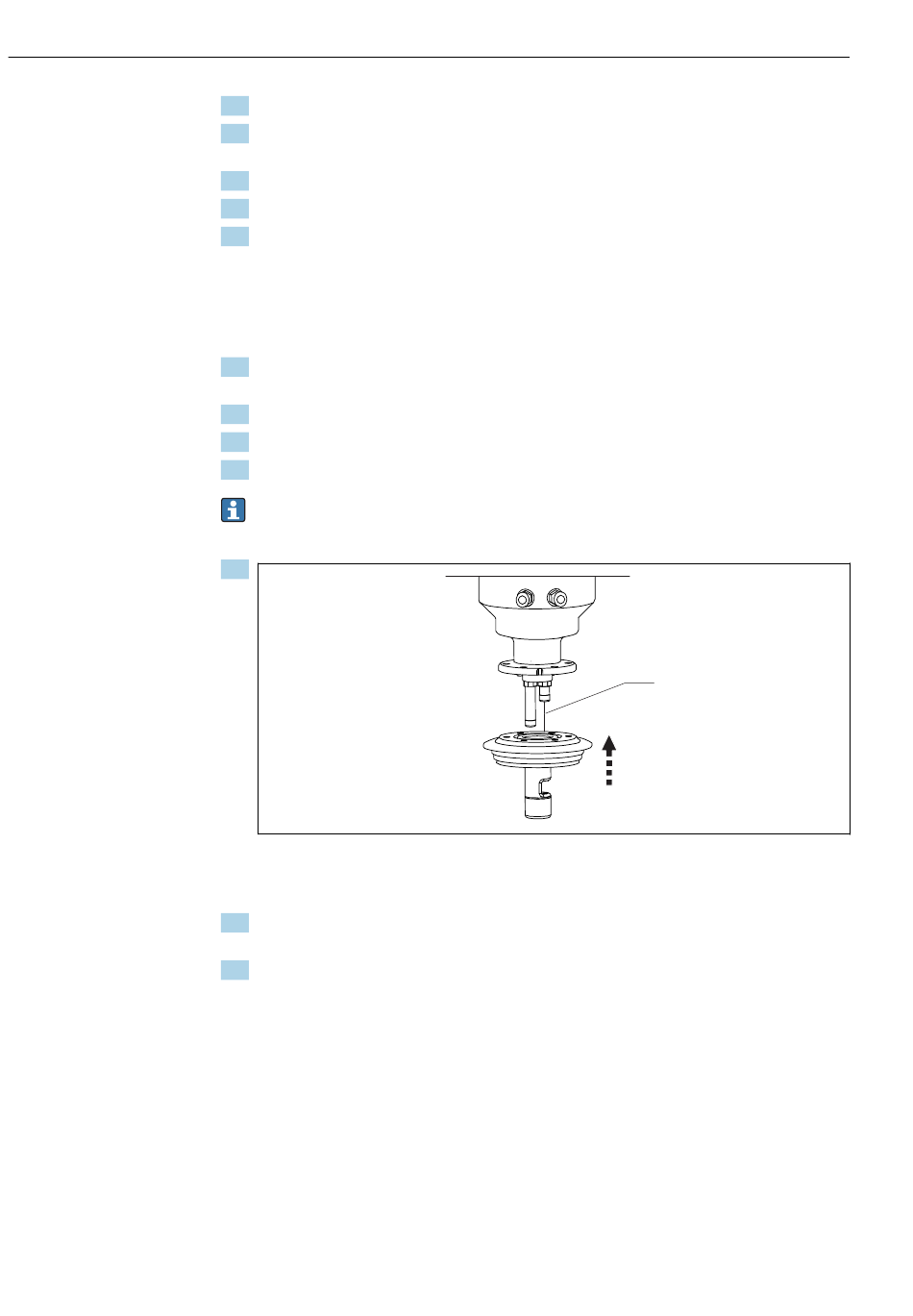

3. Den Temperatursensor in die dafür vorgesehene Öffnung im Messkopf einführen.
4. Die Hülsen über den entsprechenden Positionen im Messkopf platzieren.
Darauf achten, dass die kurze Hülse auf der Seite des Messspalts liegt.
Darauf achten, dass das Kabel des Temperatursensors nicht eingeklemmt wird.
5.
1 Temperatursensor
Den Messkopf auf das Gerät stecken.
6. Die 6 Sechskantschrauben (Schlüsselweite 8 mm (0,3 in)) mit einem Drehmoment
von 6 Nm (4,4 lbf ft) diagonal anziehen.
7. Den Messkopf und die optischen Fenster mit einem Reinigungstuch reinigen.
Formdichtung (PEEK)
Eine Wartung der Formdichtung an den Fenstern (PEEK) ist nicht notwendig, ist jedoch
auf Kundenwunsch ab Werk möglich.
Diese Arbeiten müssen vom Service von Endress+Hauser durchgeführt werden. Wenden
Sie sich an Ihre Vertriebszentrale von Endress+Hauser. →  36
Memosens Wave CKI50
1
A0041735
