Prozessspektrometer montieren

5.2.1

Messeinrichtung

Die vollständige Messeinrichtung besteht mindestens aus:
• Prozessspektrometer CKI50
• Messumformer Liquiline CM44P
• Prozessanschluss Varivent N DN50 - 125 Eintauchtiefe 68 mm (2,7 in) (im Lieferum-
fang enthalten)
Die Vorgaben für den Prozessanschluss Varivent N DN50 - 125 beachten.

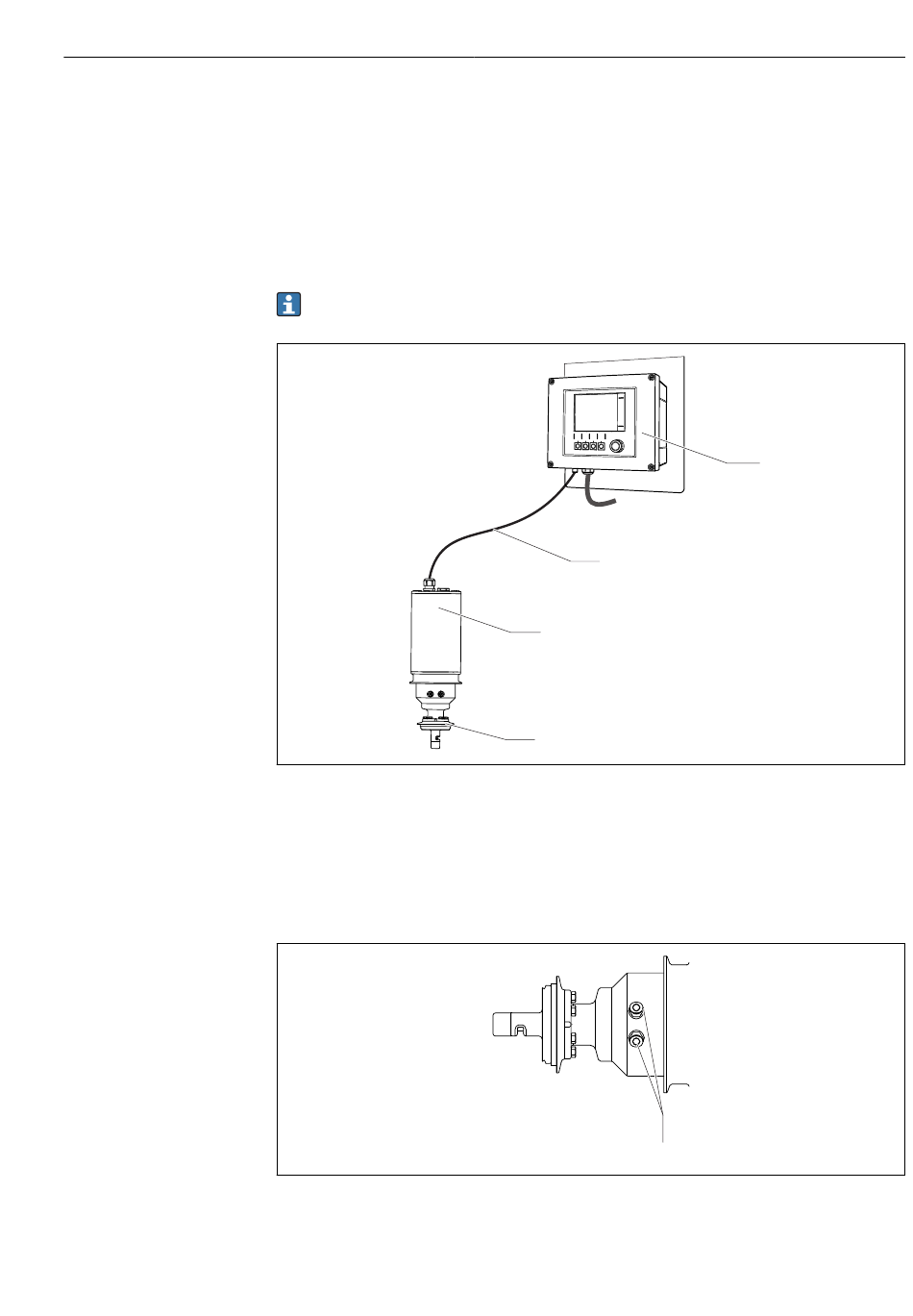

 8 Beispiel einer Messeinrichtung mit Prozessspektrometer
1 Messumformer Liquiline CM44P
2 Festkabel (15 m (49,2 ft))
3 Prozessspektrometer CKI50
4 Prozessanschluss
5.2.2 Wasserkühlung
 9 Prozessspektrometer
1 Kühlungsanschlüsse für Wasserkühlung
