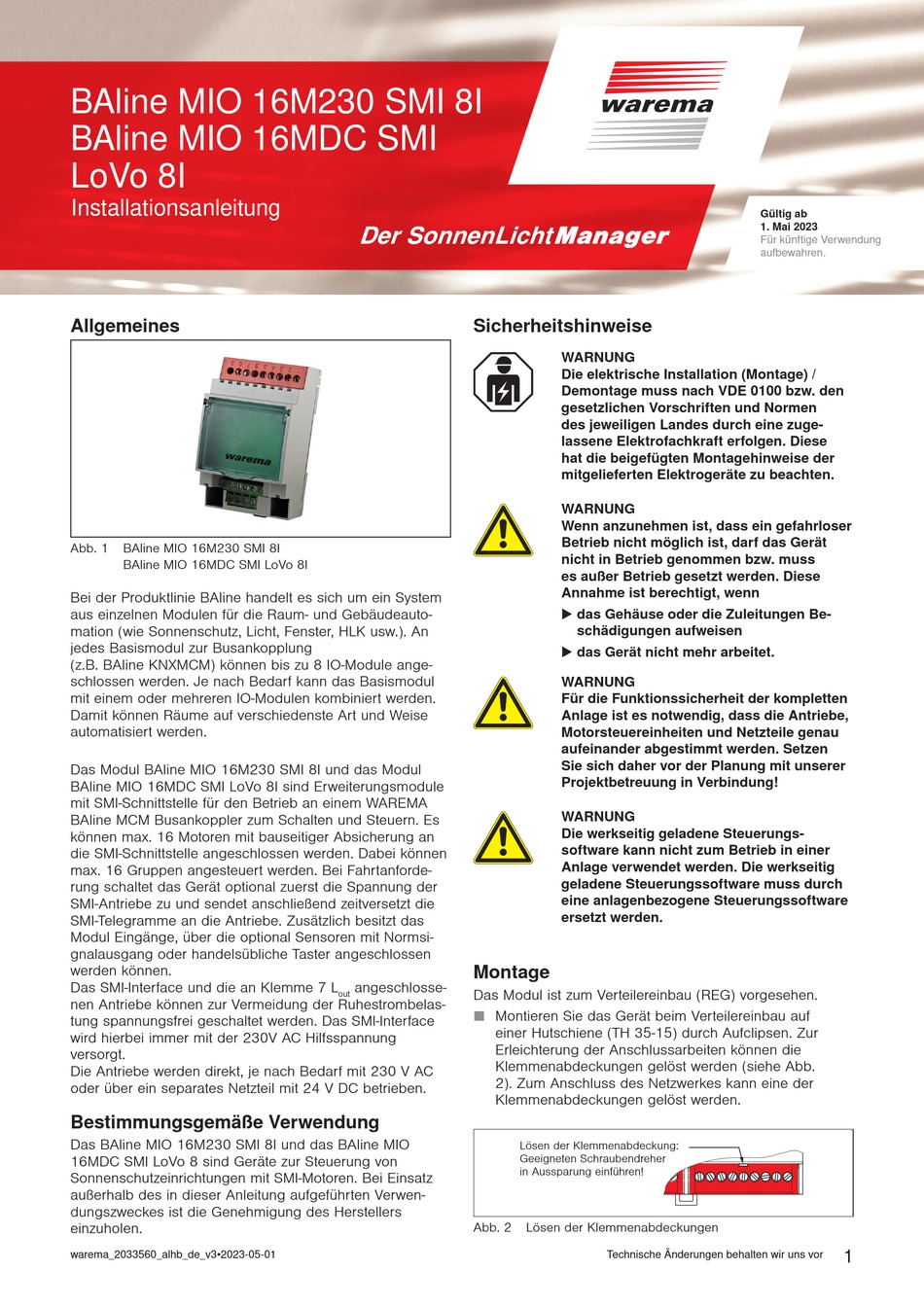

BAline MIO 16M230 SMI 8I
BAline MIO 16MDC SMI
LoVo 8I
Installationsanleitung
Allgemeines

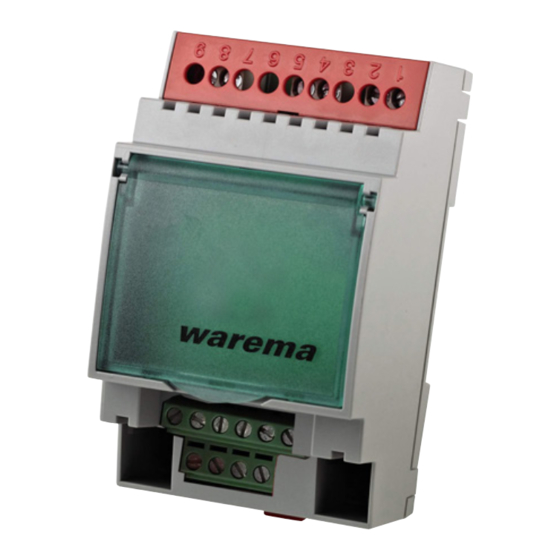

Abb. 1
BAline MIO 16M230 SMI 8I
BAline MIO 16MDC SMI LoVo 8I
Bei der Produktlinie BAline handelt es sich um ein System
aus einzelnen Modulen für die Raum- und Gebäudeauto-
mation (wie Sonnenschutz, Licht, Fenster, HLK usw.). An
jedes Basismodul zur Busankopplung
(z.B. BAline KNXMCM) können bis zu 8 IO-Module ange-
schlossen werden. Je nach Bedarf kann das Basismodul
mit einem oder mehreren IO-Modulen kombiniert werden.
Damit können Räume auf verschiedenste Art und Weise
automatisiert werden.
Das Modul BAline MIO 16M230 SMI 8I und das Modul
BAline MIO 16MDC SMI LoVo 8I sind Erweiterungsmodule
mit SMI-Schnittstelle für den Betrieb an einem WAREMA
BAline MCM Busankoppler zum Schalten und Steuern. Es
können max. 16 Motoren mit bauseitiger Absicherung an
die SMI-Schnittstelle angeschlossen werden. Dabei können
max. 16 Gruppen angesteuert werden. Bei Fahrtanforde-
rung schaltet das Gerät optional zuerst die Spannung der
SMI-Antriebe zu und sendet anschließend zeitversetzt die
SMI-Telegramme an die Antriebe. Zusätzlich besitzt das
Modul Eingänge, über die optional Sensoren mit Normsi-
gnalausgang oder handelsübliche Taster angeschlossen
werden können.
Das SMI-Interface und die an Klemme 7 L
nen Antriebe können zur Vermeidung der Ruhestrombelas-
tung spannungsfrei geschaltet werden. Das SMI-Interface
wird hierbei immer mit der 230V AC Hilfsspannung
versorgt.
Die Antriebe werden direkt, je nach Bedarf mit 230 V AC
oder über ein separates Netzteil mit 24 V DC betrieben.
Bestimmungsgemäße Verwendung
Das BAline MIO 16M230 SMI 8I und das BAline MIO
16MDC SMI LoVo 8 sind Geräte zur Steuerung von
Sonnenschutzeinrichtungen mit SMI-Motoren. Bei Einsatz
außerhalb des in dieser Anleitung aufgeführten Verwen-
dungszweckes ist die Genehmigung des Herstellers
einzuholen.
warema_2033560_alhb_de_v3•2023-05-01
Sicherheitshinweise
Montage
angeschlosse-
Das Modul ist zum Verteilereinbau (REG) vorgesehen.
out
Montieren Sie das Gerät beim Verteilereinbau auf
einer Hutschiene (TH 35-15) durch Aufclipsen. Zur
Erleichterung der Anschlussarbeiten können die
Klemmenabdeckungen gelöst werden (siehe Abb.
2). Zum Anschluss des Netzwerkes kann eine der
Klemmenabdeckungen gelöst werden.
Abb. 2
W
ARNUNG
Die elektrische Installation (Montage) /
Demontage muss nach VDE 0100 bzw. den
gesetzlichen Vorschriften und Normen
des jeweiligen Landes durch eine zuge-
lassene Elektrofachkraft erfolgen. Diese
hat die beigefügten Montagehinweise der
mitgelieferten Elektro geräte zu beachten.
W
ARNUNG
Wenn anzunehmen ist, dass ein gefahrloser
Betrieb nicht möglich ist, darf das Gerät
nicht in Betrieb genommen bzw. muss
es außer Betrieb gesetzt werden. Diese
Annahme ist berechtigt, wenn
das Gehäuse oder die Zuleitungen Be-
schädigungen aufweisen
das Gerät nicht mehr arbeitet.
W
ARNUNG
Für die Funktionssicherheit der kompletten
Anlage ist es notwendig, dass die Antriebe,
Motorsteuereinheiten und Netzteile genau
aufeinander abgestimmt werden. Setzen
Sie sich daher vor der Planung mit unserer
Projektbetreuung in Verbindung!
W
ARNUNG
Die werkseitig geladene Steuerungs-
software kann nicht zum Betrieb in einer
Anlage verwendet werden. Die werkseitig
geladene Steuerungssoftware muss durch
eine anlagenbezogene Steuerungssoftware
ersetzt werden.
Lösen der Klemmenabdeckung:
Geeigneten Schraubendreher
in Aussparung einführen!
Lösen der Klemmenabdeckungen
