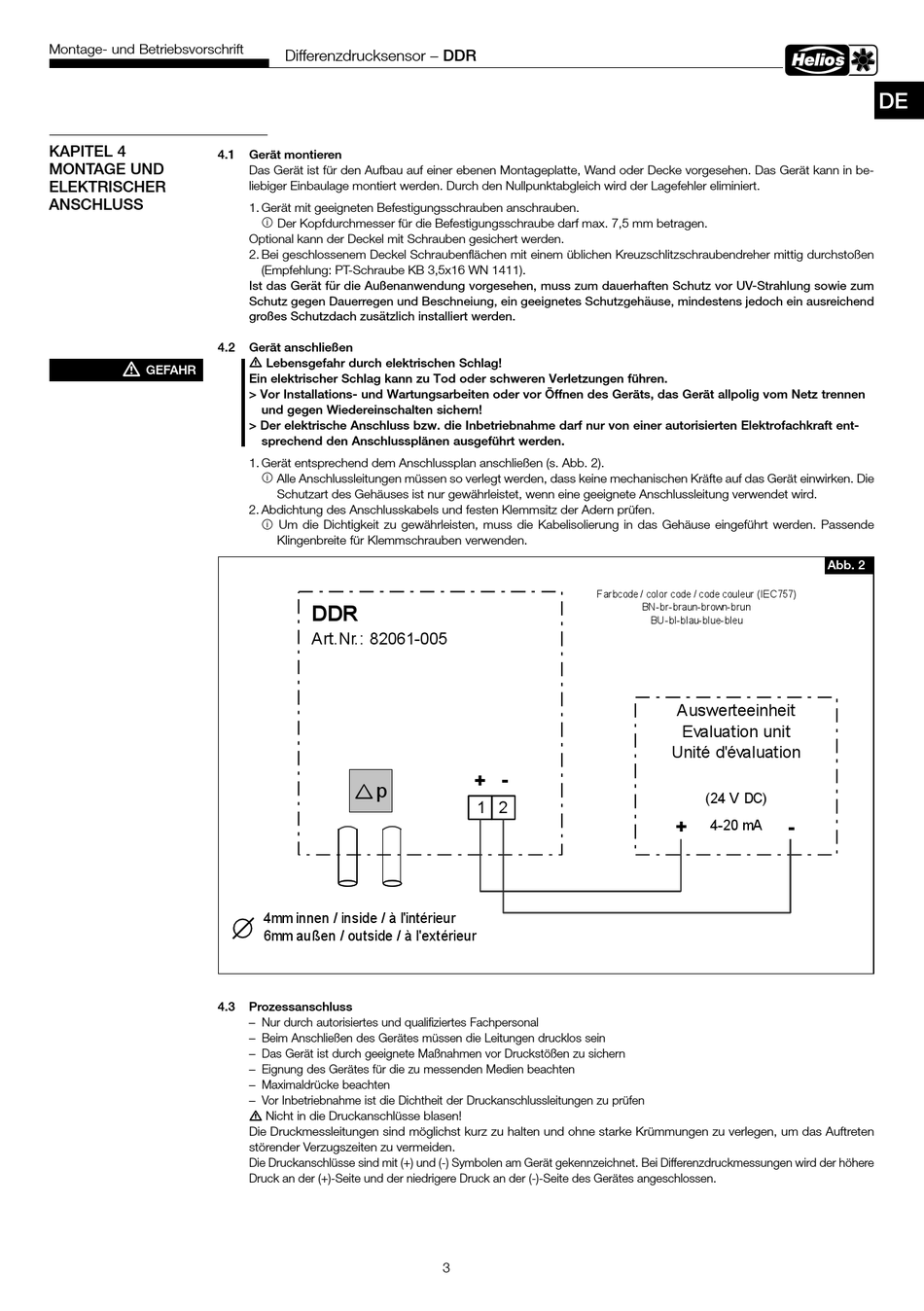

Montage- und Betriebsvorschrift
KAPITEL 4
4.1
MONTAGE UND
ELEKTRISCHER
ANSCHLUSS
4.2
m
GEFAHR
4.3
Differenzdrucksensor – DDR
Gerät montieren
Das Gerät ist für den Aufbau auf einer ebenen Montageplatte, Wand oder Decke vorgesehen. Das Gerät kann in be-
liebiger Einbaulage montiert werden. Durch den Nullpunktabgleich wird der Lagefehler eliminiert.
1. Gerät mit geeigneten Befestigungsschrauben anschrauben.
ⓘ Der Kopfdurchmesser für die Befestigungsschraube darf max. 7,5 mm betragen.
Optional kann der Deckel mit Schrauben gesichert werden.
2. Bei geschlossenem Deckel Schraubenflächen mit einem üblichen Kreuzschlitzschraubendreher mittig durchstoßen
(Empfehlung: PT-Schraube KB 3,5x16 WN 1411).
Ist das Gerät für die Außenanwendung vorgesehen, muss zum dauerhaften Schutz vor UV-Strahlung sowie zum
Schutz gegen Dauerregen und Beschneiung, ein geeignetes Schutzgehäuse, mindestens jedoch ein ausreichend
großes Schutzdach zusätzlich installiert werden.
Gerät anschließen
m
Lebensgefahr durch elektrischen Schlag!
Ein elektrischer Schlag kann zu Tod oder schweren Verletzungen führen.
> Vor Installations- und Wartungsarbeiten oder vor Öffnen des Geräts, das Gerät allpolig vom Netz trennen
und gegen Wiedereinschalten sichern!
> Der elektrische Anschluss bzw. die Inbetriebnahme darf nur von einer autorisierten Elektrofachkraft ent-
sprechend den Anschlussplänen ausgeführt werden.
1. Gerät entsprechend dem Anschlussplan anschließen (s. Abb. 2).
ⓘ Alle Anschlussleitungen müssen so verlegt werden, dass keine mechanischen Kräfte auf das Gerät einwirken. Die
Schutzart des Gehäuses ist nur gewährleistet, wenn eine geeignete Anschlussleitung verwendet wird.
2. Abdichtung des Anschlusskabels und festen Klemmsitz der Adern prüfen.
ⓘ Um die Dichtigkeit zu gewährleisten, muss die Kabelisolierung in das Gehäuse eingeführt werden. Passende
Klingenbreite für Klemmschrauben verwenden.
DDR
Art.Nr.: 82061-005
p
4mm innen / inside / à l'intérieur
6mm außen / outside / à l'extérieur
Prozessanschluss
– Nur durch autorisiertes und qualifiziertes Fachpersonal
– Beim Anschließen des Gerätes müssen die Leitungen drucklos sein
– Das Gerät ist durch geeignete Maßnahmen vor Druckstößen zu sichern
– Eignung des Gerätes für die zu messenden Medien beachten
– Maximaldrücke beachten
– Vor Inbetriebnahme ist die Dichtheit der Druckanschlussleitungen zu prüfen
m
Nicht in die Druckanschlüsse blasen!
Die Druckmessleitungen sind möglichst kurz zu halten und ohne starke Krümmungen zu verlegen, um das Auftreten
störender Verzugszeiten zu vermeiden.
Die Druckanschlüsse sind mit (+) und (-) Symbolen am Gerät gekennzeichnet. Bei Differenzdruckmessungen wird der höhere
Druck an der (+)-Seite und der niedrigere Druck an der (-)-Seite des Gerätes angeschlossen.
Farbcode / color code / code couleur (IEC757)
+ -
1 2
3
BN-br-braun-brown-brun
BU-bl-blau-blue-bleu
Auswerteeinheit
Evaluation unit
Unité d'évaluation
(24 V DC)
+
-
4-20 mA
85499 215 SS-1397 16.11.2020
DE
Abb. 2
