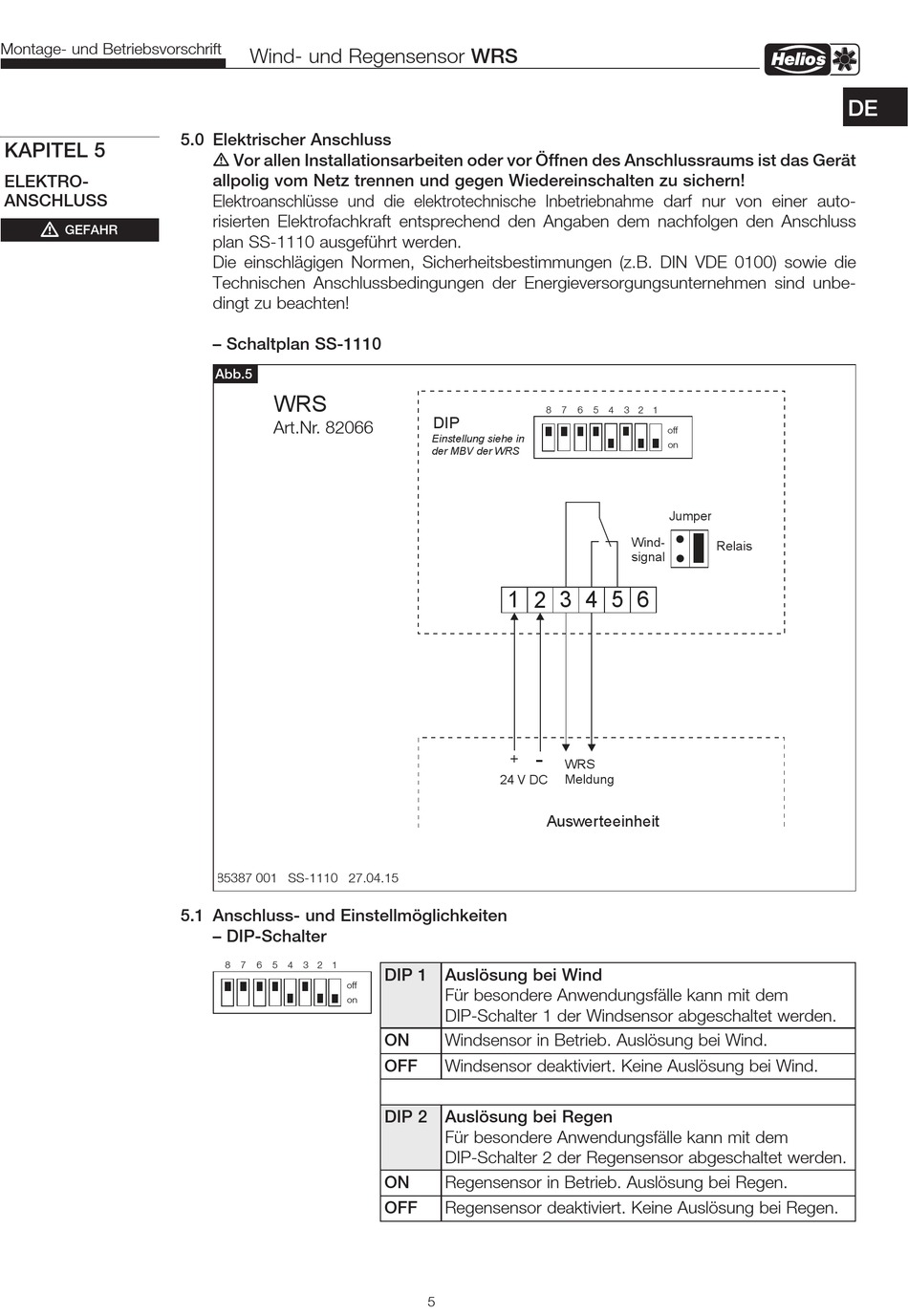

Wind- und Regensensor WRS
5.0 Elektrischer Anschluss
m Vor allen Installationsarbeiten oder vor Öffnen des Anschlussraums ist das Gerät
allpolig vom Netz trennen und gegen Wiedereinschalten zu sichern!
Elektroanschlüsse und die elektrotechnische Inbetriebnahme darf nur von einer auto-
risierten Elektrofachkraft entsprechend den Angaben dem nachfolgen den Anschluss
plan SS-1110 ausgeführt werden.
Die einschlägigen Normen, Sicherheitsbestimmungen (z.B. DIN VDE 0100) sowie die
Technischen Anschlussbedingungen der Energieversorgungsunternehmen sind unbe-
dingt zu beachten!
– Schaltplan SS-1110
Abb.5
WRS
Art.Nr. 82066
85387 001 SS-1110 27.04.15
5.1 Anschluss- und Einstellmöglichkeiten
– DIP-Schalter
8
7
6
5
4
3 2 1
off
on
Jumper
Wind-
signal
5 6
1 2 3 4
-
+
WRS
24 V DC
Meldung
8
7
DIP
Einstellung siehe in
der MBV der WRS
1 2 3 4
-
+
24 V DC
Auswerteeinheit
DIP 1 Auslösung bei Wind
Für besondere Anwendungsfälle kann mit dem
DIP-Schalter 1 der Windsensor abgeschaltet werden.
ON
Windsensor in Betrieb. Auslösung bei Wind.
OFF
Windsensor deaktiviert. Keine Auslösung bei Wind.
Relais
DIP 2 Auslösung bei Regen
Für besondere Anwendungsfälle kann mit dem
DIP-Schalter 2 der Regensensor abgeschaltet werden.
ON
Regensensor in Betrieb. Auslösung bei Regen.
OFF
Regensensor deaktiviert. Keine Auslösung bei Regen.
5
6
5
4
3 2 1
off
on
Jumper
Wind-
Relais
signal
5 6
WRS
Meldung
