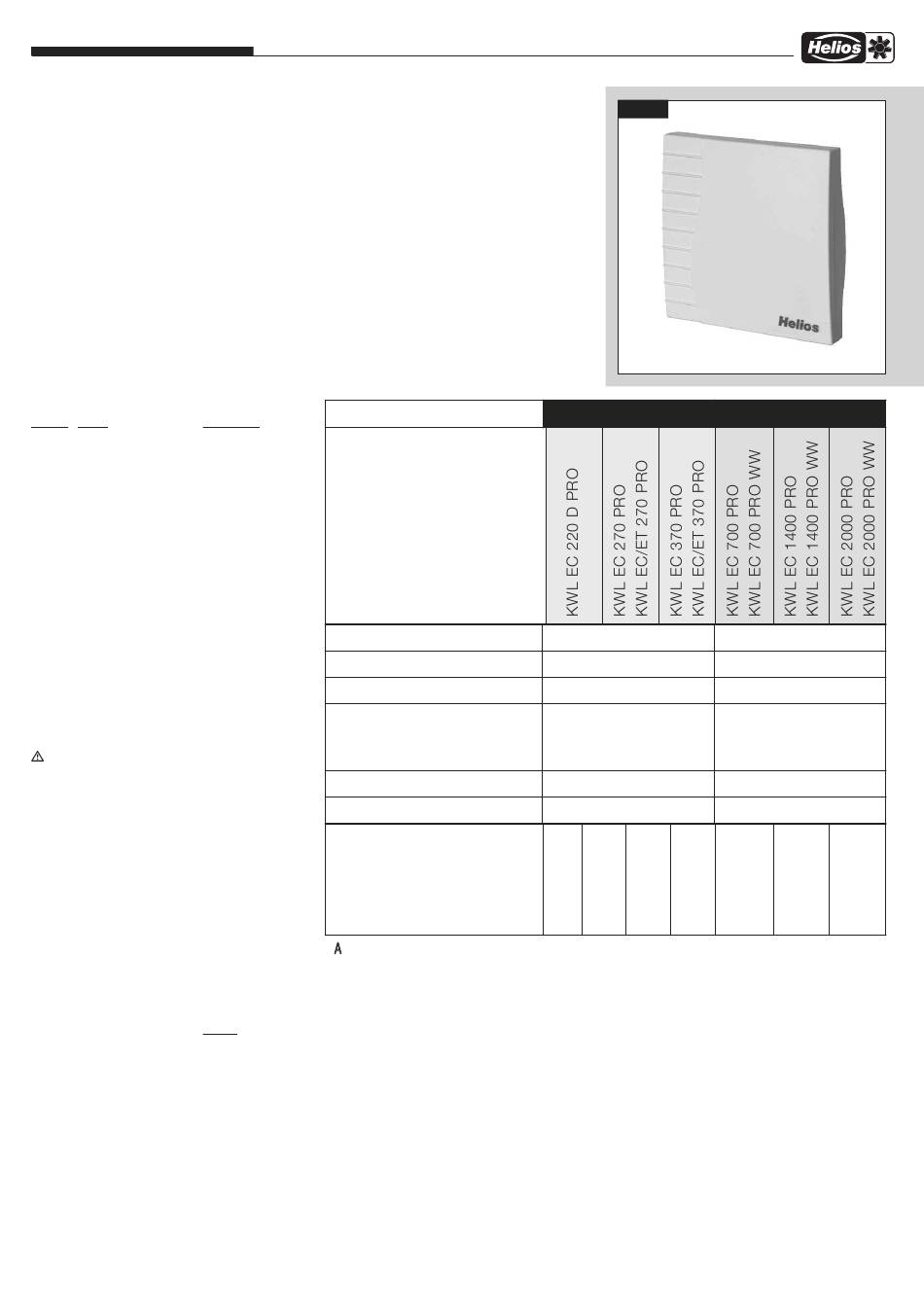

Helios KWL EC-FF Montage- Und Betriebsvorschrift

Helios Ventilatoren
MONTAGE- UND BETRIEBSVOR-
SCHRIFT NR. 82 501
1.0 Wichtige Informationen
Zur Sicherstellung einer einwandfreien
Funktion und zur eigenen Sicherheit
sind alle nachstehenden Vorschriften
genau durchzulesen und zu beach-
ten.
3.0 Bestellumfang
Stück Type Best.-Nr.
1 St. KWL EC-FF Best.-Nr. 9989
- inkl. 3 Meter Anschlussleitung („ Anwen-
dung A")
- Befestigungsschrauben sind Bauseits
zu stellen.
Die Feuchte-Fühler sind Zubehörkompo-
nenten für folgende Geräte:
Zuordnung in Tabelle 1 beachten!
4.0 Einsatzbereich
Der Feuchte-Fühler dient zur Erfassung
der relativen Raumluftfeuchte.
5.0 Elektrischer Anschluss
WARNUNG
Vor allen Wartungs- und Installati-
onsarbeiten oder vor Öffnen des
Anschlussraums ist das Gerät all-
polig vom Netz zu trennen!
Der elektrische Anschluss darf nur
von einer autorisierten Elektrofach-
kraft entsprechend den Geräte-An-
schlussplänen in Tabelle 1 ausge-
führt werden!
6.0 Montage
Der Feuchte-Fühler darf nicht in Berei-
chen mit geringem Luftaustausch
oder in der Nähe von Zuluftventilen,
Fenster usw. installiert werden. Des
weiteren ist darauf zu achten, dass
der Feuchte-Fühler keinen extremen
mechanischen Beanspruchungen
ausgesetzt ist.
Bei großflächigen Räumen wie Ver-
kaufsräumen oder Großraumbüros,
Feuchte-Fühler KWL EC-FF
2.0 Garantieansprüche –
Haftungsausschluss
Wenn die nachfolgenden Ausführun-
gen nicht beachtet werden, entfällt
unsere Gewährleistung. Gleiches gilt
für Haftungsansprüche an den Her-
steller. Der Gebrauch von Zubehörtei-
len, die nicht von Helios empfohlen
oder angeboten werden, ist nicht
statthaft. Even tuell auftretende Schä-
den unterliegen nicht der Gewährlei-
stung.
Tabelle 1:
Beschreibung
Anschlusstechnik
Kommunikation
Versorgungsspannung
Die im Lieferumfang
enthaltene Anschluss-
leitung nutzbar
Max. Leitungslänge
Anzahl Fühler / je Gerät
Schaltplan SS-...
(Der Schaltplan ist in der
Montage- und Betriebsvor-
schrift des jeweiligen KWL-
Gerätes zu finden)
* * c c h h t t u u n n g g ! ! Es kann nur ein Feuchte-Fühler angeschlossen werden!
sind zur optimalen Erfassung der rela-
tiven Raumluftfeuchte mehrere Feu-
chte-Fühler erforderlich (bitte die max.
Anzahl der Feuchte-Fühler beachten
(siehe Tabelle 1) .
Montagehöhe:
ca. 1,5 bis 2 m über dem Fußboden.
Die Montage erfolgt mittels Schrau-
ben auf einer ebenen Wand oder über
eine bauseitige Unterputzdose unter
1

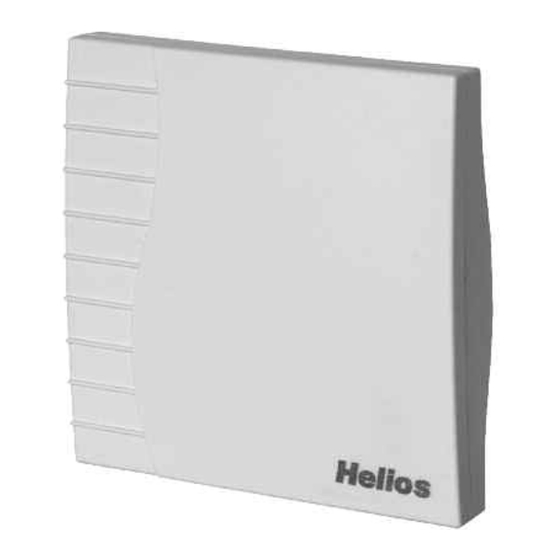

Abb.1
„
Anwendung A"
RJ 12 (6 pol.) 4 Pol. Klemme 1,5 mm²
RS 485 0 - 10 V
24 V DC 15-24 V AC/DC
JA (3 Meter) NEIN (bauseits)
40 m 15 m
4 1* *
950 1004 943 943
958 958 958 958
972 972 972 972
Verwendung der vorgegebenen Lö-
cher in der Gehäuserückwand. Den
Gehäusedeckel entfernen und unter
Verwendung der vorgegebenen Lö-
cher die Gehäusegrundplatte (mit Pla-
tine) befestigen. Anschließend die
Steuerleitung anschließen und den
Gehäusedeckel montieren.
„
Anwendung B"
1006 1007 1008
