Verwandte Anleitungen für Helios DDR
Inhaltszusammenfassung für Helios DDR

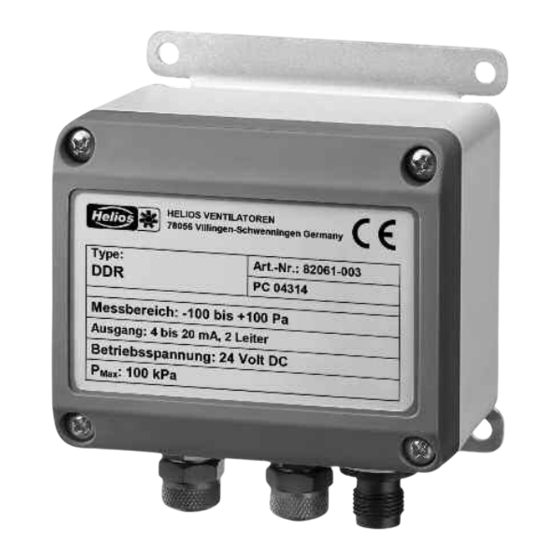

- Seite 1 Helios Ventilatoren MONTAGE- UND BETRIEBSVORSCHRIFT NR. 85 847 Differenzdrucksensor zur Messung von Über-, Unter- und Differenzdrücken...
-
Seite 2: Inhaltsverzeichnis
DEUTSCH Inhaltsverzeichnis KAPITEL 1. ALLGEMEINE HINWEISE ............Seite 1 1.0 Wichtige Informationen . -
Seite 3: Kapitel 1. Allgemeine Hinweise
Alle Ausführungen dieser Dokumentation müssen beachtet werden, sonst entfällt die Gewährleistung. Gleiches gilt für Haftungsansprüche an Helios. Der Gebrach von Zubehörteilen, die nicht von Helios empfohlen oder angeboten wer- den, ist nicht statthaft. Eventuell auftretende Schäden unterliegen nicht der Gewährleistung. Veränderungen und Um- bauten am Gerät sind nicht zulässig und führen zum Verlust der Konformität, jegliche Gewährleistung und Haftung ist... -
Seite 4: Vorschriften - Richtlinien
Gewährleistung. Einsatzbereich Der DDR ist geeignet für die Messung kleinster Über-, Unter- und Differenzdrücke bei gasförmigen Medien. Der Differenz- drucksensor ist für den Aufbau auf ebenen Montageplatten, Wänden und Decken vorgesehen. Die zulässige Umgebungs- temperatur beträgt 10 °C bis + 70 °C. -
Seite 5: Funktion
Montage- und Betriebsvorschrift Differenzdrucksensor DDR Funktion KAPITEL 2 Funktionsbild: PRODUKT / FUNKTIONS- BESCHREIBUNG Aufbau und Wirkungsweise Basis des Differenzdrucksensors ist ein kapazitives Sensorelement, das sich für Über-, Unter- und Differenzdruckmessungen eignet. Die zu messenden Drücke wirken direkt auf das Sensorelement mit mikromechanisch gefertigtem Differentialkonden- sator in Silizium-Glastechnologie. -
Seite 6: Kapitel 3. Anschluss / Inbetriebnahme
3.1.1 Anschlussplan SS-1102 – Stromausgang 4 ... 20 mA Abb.2 Farbcode nach IEC 757 BN-br-braun-brown Art.Nr. 82061-003 BU-bl-blau-blue 1 - br - +Ub/+Sig 3 - bl - -Ub/ -Sig Stecker am DDR Auswerteeinheit 4mm innen (24V DC) 6mm außen 4-20mA Buchse Buchse... -
Seite 7: Kapitel 4. Instandhaltung
Betreibervorschriften sind zu beachten und anzuwenden! Service Alle defekten oder mit Mängeln behafteten Geräte sind direkt an den Helios Kundendienst zu senden. Wir bitten darum alle Geräterücksendungen mit unserer Serviceabteilung abzustimmen. Messstoffreste in und an ausgebauten Messgeräten können zur Gefährdung von Menschen, Umwelt und GEFAHR Einrichtungen führen. -
Seite 8: Kapitel 5. Technische Daten / Abmessungen
Montage- und Betriebsvorschrift Differenzdrucksensor DDR Technische Daten KAPITEL 5 Messbereich -100 bis 100 Pa TECH. DATEN Max. stat. Betriebsdruck ABMESSUNGEN Berstdruck Max. Kennlinienabweichung Reproduzierbarkeit Max. TK Spanne und Nullpunkt %FS/10K Kennlinienabweichung (Nichtlinearität und Hysterese) bei 25 ° Kompensationsbereich 4 ... 50 °... -
Seite 9: Konformitätserklärung
Montage- und Betriebsvorschrift Differenzdrucksensor DDR Konformitätserklärung... -
Seite 10: Notizen
Montage- und Betriebsvorschrift Differenzdrucksensor DDR Notizen:... - Seite 11 Montage- und Betriebsvorschrift Differenzdrucksensor DDR Notizen:...
- Seite 12 HELIOS Ventilatoren GmbH + Co KG · Lupfenstraße 8 · 78056 VS-Schwenningen HELIOS Ventilateurs · Le Carré des Aviateurs · 157 av. Charles Floquet · 93155 Le Blanc Mesnil Cedex CH HELIOS Ventilatoren AG · Tannstrasse 4 · 8112 Otelfingen GB HELIOS Ventilation Systems Ltd.
