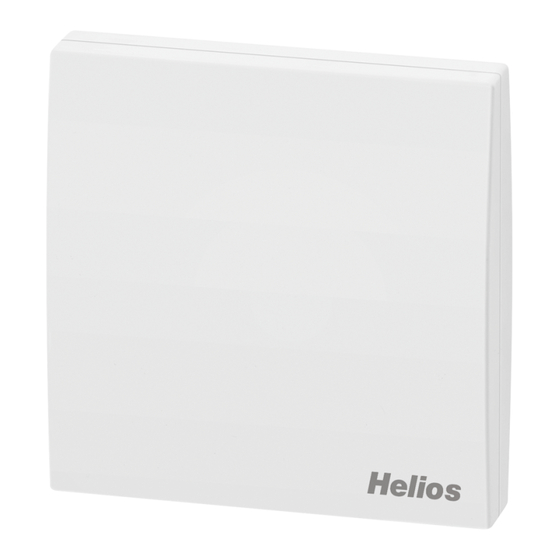

Helios KWL-VOC eC Montage- Und Betriebsvorschrift
Mischgassensor zur erfassung der mischgas-konzentration in der raumluft
Verfügbare Sprachen
Verfügbare Sprachen
Helios Ventilatoren
MONTAGE- UND BETRIEBSVORSCHRIFT
INSTALLATION AND OPERATING INSTRUCTIONS
NOTICE DE MONTAGE ET D'UTILISATION
Mischgassensor zur Erfassung der Mischgas-Konzen-
tration in der Raumluft
Mixed gas sensor for measuring mixed gas concentrati-
ons in room air
Sonde de qualité d'air mixte pour détecter la concentra-
tion des composés organiques volatils dans l'air ambi-
ant
KWL-VOC eC
DE
EN
FR
Inhaltsverzeichnis
Verwandte Anleitungen für Helios KWL-VOC eC
Inhaltszusammenfassung für Helios KWL-VOC eC
- Seite 1 Mischgassensor zur Erfassung der Mischgas-Konzen- tration in der Raumluft Mixed gas sensor for measuring mixed gas concentrati- ons in room air Sonde de qualité d’air mixte pour détecter la concentra- tion des composés organiques volatils dans l‘air ambi- KWL-VOC eC...
-
Seite 2: Allgemeine Hinweise
Wenn die nachfolgenden Ausführungen nicht beachtet werden, entfällt unsere Gewähr- leistung. Gleiches gilt für Haftungsansprüche an den Hersteller. Der Gebrauch von Zu- behörteilen, die nicht von Helios empfohlen oder angeboten werden, ist nicht statthaft. Even tuell auftretende Schäden unterliegen nicht der Gewährleistung. - Seite 3 Ein bestimmungsfremder Einsatz ist nicht zulässig! ACHTUNG 1.8 Funktionsweise Die Luftgüte wird mittels Raumsensor KWL-VOC eC (Mischgassensor für flüchtige orga- nische Substanzen) erfasst. Dieser ermittelt die Belastung der Raumluft durch verunrei- nigte Gase wie Zigarettenrauch, Körperausdünstungen, Atemluft, Lösungsmitteldämpfe, Emissionen etc.
-
Seite 4: Elektrischer Anschluss
Montage- und Betriebsvorschrift Raumsensor KWL-VOC eC 2.2 Maße Abb.1 27.2 3.1 Gehäuse öffnen KAPITEL 3 Schnapphaken nach innen drücken (s. Abb.2). ELEKTRISCHER ANSCHLUSS Abb.2 Im Deckel des Gehäuses befindet sich die Elektronik des Mischgas-Fühlers. Beim späteren Zusammenbau die Schnapphaken auf einer Seite des Gehäuseunterteils... - Seite 5 1 2 3 4 5 6 7 8 1 2 3 4 5 6 V+ GND Insgesamt maximal 6 KWL-CO2 eC + KWL-VOC eC möglich Jede Adresse darf nur einmal Modbus Adressbereich 70 - 75 verw endet w erden Default Einstellung:...
- Seite 6 – Anschluss gemäß Schaltplan SS-1409. Bei Anschluss an ein Gerät, dessen Anschluss- plan beachten, siehe Montage und Betriebsvorschrift. Adressierung Sind mehrere Mischgas-Fühler KWL-VOC eC angeschlossen, muss die Adressierung angepasst werden. Es darf keine Doppelvergabe der Adressen für die Fühler erfolgen! (s. Dip-Schalter Tabelle; Schaltplan SS-1409).
- Seite 7 Montage- und Betriebsvorschrift Raumsensor KWL-VOC eC 4.4 Inbetriebnahme Nach dem Einschalten des Gerätes erfolgen ein Selbsttest und die Temperierung. Dieser Vorgang dauert je nach Umgebungsbedingun gen 30 - 50 Minuten. Anschließend kann optional eine manuelle Kalibrierung durchgeführt werden. Da- bei ist darauf zu achten, dass keine Schadstoffe den Kalibriervorgang beeinflussen und der Sensor bei Frischluft betrieben wird.
- Seite 20 Service und Information HELIOS Ventilatoren GmbH + Co KG · Lupfenstraße 8 · 78056 VS-Schwenningen F HELIOS Ventilateurs · Le Carré des Aviateurs · 157 av. Charles Floquet · HELIOS Ventilatoren AG · Tannstrasse 4 · 8112 Otelfingen 93155 Le Blanc Mesnil Cedex HELIOS Ventilatoren ·...
