Montage- und Betriebsvorschrift
DE
Differenzdrucksensor – DDR
4.4
Anwendung in Anlagen
Bei Anwendung des Differenzdrucksensors in einer Rauchschutz-Druckanlage oder Treppenhaus-Spüllüftungsanlage
mit geregelter Druckhaltung, ist der Differenzdruck zwischen dem mit Überdruck beaufschlagten Bereich (z.B. Trep-
penraum) und der Atmosphäre zu messen.
Hierzu ist die Druckmessleitung aus dem Treppenraum auf den mit „+" gekennzeichneten und die Druckmessleitung
der Atmosphäre auf den mit „-" gekennzeichneten Druckanschluss am Differenzdrucksensor zu führen. Dabei ist zu
beachten, dass die Druckmessleitung die den Druck der Atmosphäre zum Differenzdrucksensor führt, an einer ge-
eigneten Stelle durch Wände oder Decken nach außen geführt werden muss.
Druckmessleitungen von mehreren Differenzdrucksensoren oder Sicherheitsdruckschaltern dürfen unter kei-
nen Umständen über Verbindungs- oder T-Stücke zusammengeführt werden. Druckmessleitungen sind stets
einzeln von dem Differenzdrucksensor zu der jeweiligen Stelle der Druckabnahme zu führen.
Die Endstücke der Druckmessleitung sind vor Witterungseinflüssen, Windeinflüssen, Strömungseinflüssen, Ver-
schmutzungen und Insekten zu schützen.
Des Weiteren ist darauf zu achten, dass der aufzunehmende Wert durch Strömungseinflüsse (z.B. nahe an Öffnungen
wie Lichtkuppel oder Einblasstellen des Ventilators) nicht beeinflusst wird, sondern der tatsächliche statische Druck
aufgenommen wird.
Die Anschlussleitungen von mehreren Differenzdrucksensoren sind einzeln nach außen zu führen und nicht
durch Verbindungs- oder T-Stücke zusammenzuführen.
Wir empfehlen grundsätzlich die Druckabnahmestelle für den Überdruck („+") mittig über die Gesamthöhe des Trep-
penraums zu positionieren. Die genaue Positionierung zur Erfassung des Überdrucks ist jedoch in Abhängigkeit von
der Geometrie des Treppenraums und der Druckverluste der Durchströmung individuell an die Gegebenheiten vor Ort
anzupassen.
Kommen in einer sicherheitstechnischen Anlage gleichzeitig zwei Differenzdrucksensoren zum Schutz durch Ausfall
eines Differenzdrucksensors zum Einsatz, so ist darauf zu achten, dass die beiden Druckabnahmestellen der Differenz-
drucksensoren an ähnlicher Stelle zueinander positioniert werden.
Pos „+
" = Pos „+
"
1
2
Pos „–
" = Pos „–
"
1
2
4.5

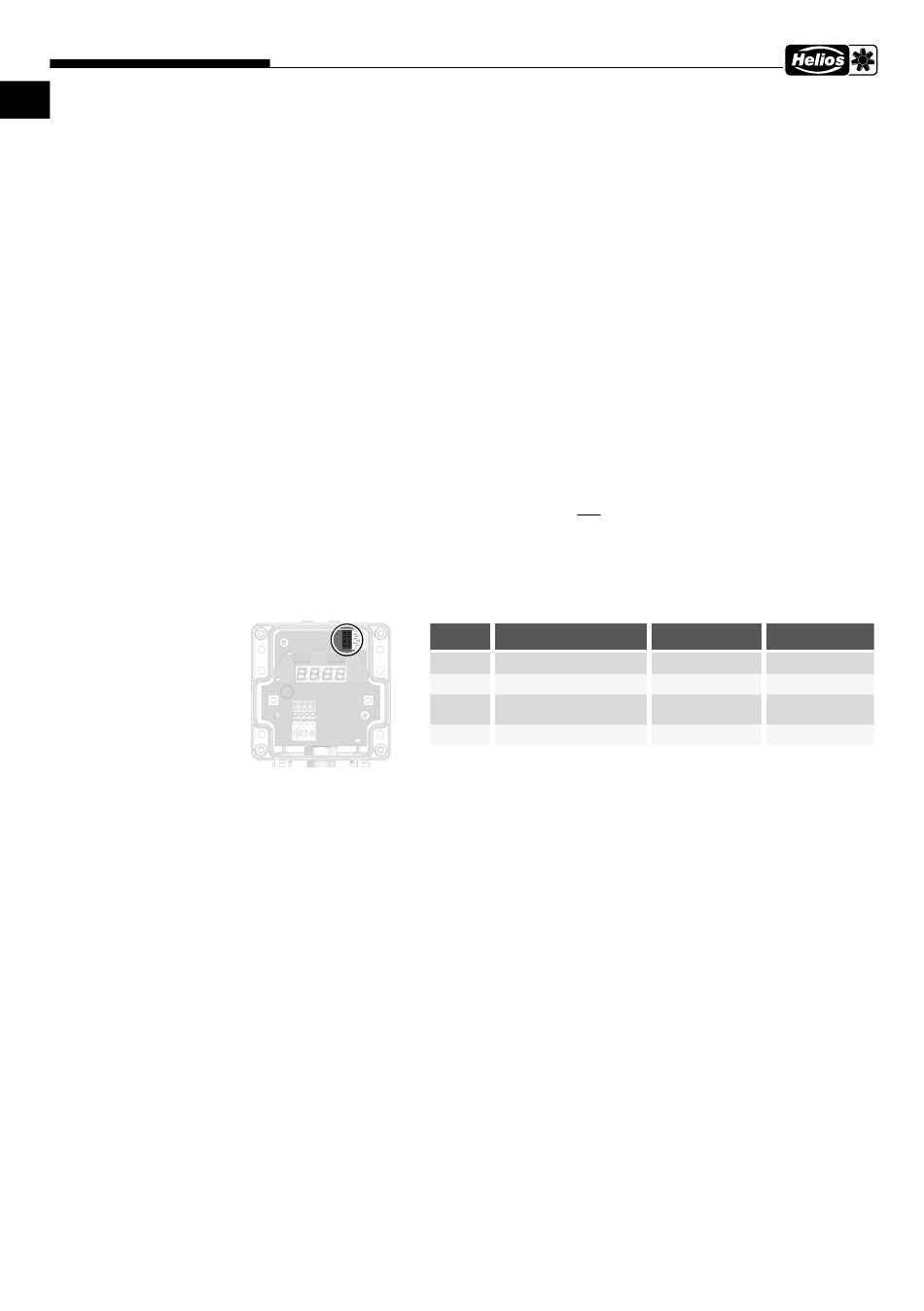

Jumper einstellen
4.6
Nullkalibrierung durchführen
Bei entstehenden Abweichungen am Ausgangssignal kann der Messumformer auf Null kalibriert werden. Hierzu wie
folgt vorgehen:
ⓘ Bevor die Kalibrierung durchgeführt wird, ist eine Warmlaufphase von mind. 30 Minuten einzuhalten.
Beim Kalibrieren müssen die Leitungen drucklos sein!
1.
Beide Druckschläuche abziehen.
2.
Taster „Offset" für 5 Sekunden drücken.
3.
Druckschläuche wieder befestigen.
4.7
Gerät in Betrieb nehmen
Voraussetzung für die Inbetriebnahme ist die ordnungsgemäße Installation aller elektrischen Versorgungs- und Mess-
leitungen. Vor Inbetriebnahme ist die Dichtheit der Druckanschlussleitungen zu prüfen.
Jumper
Funktion
1
Druckmessbereich
2
Ansprechzeit
Modus
3
Ausgangssignal analog
4
ohne Funktion
4
Gesteckt
Offen
Niedrig
Hoch
Langsam
Schnell
Linear
Radiziert
–
–
