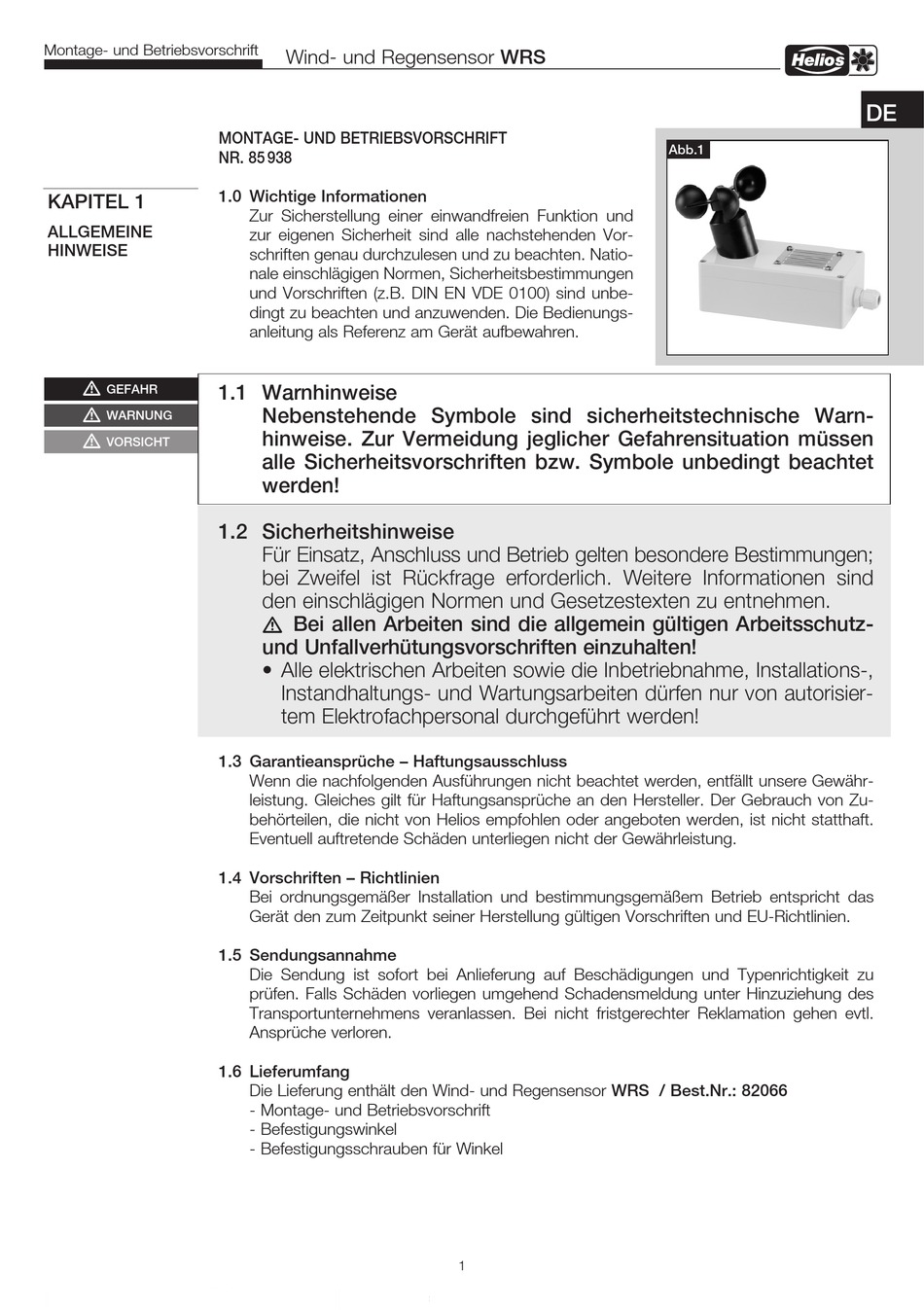

Montage- und Betriebsvorschrift
KAPITEL 1
ALLGEMEINE
HINWEISE
m
GEFAHR
m
WARNUNG
m
VORSICHT

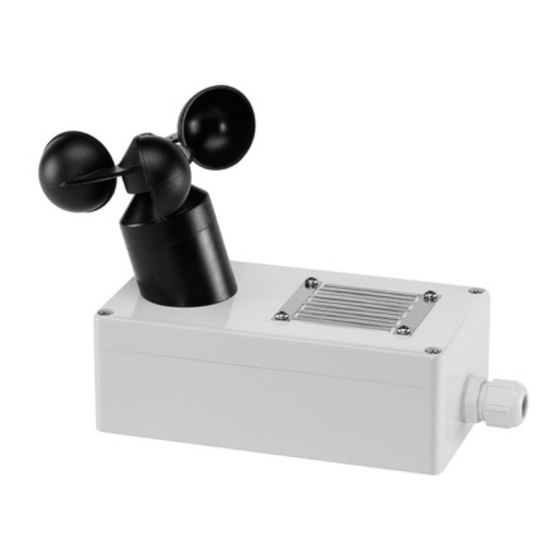

Wind- und Regensensor WRS
MONTAGE- UND BETRIEBSVOR SCHRIFT
NR. 85 938
1.0 Wichtige Informationen
Zur Sicherstellung einer einwandfreien Funktion und
zur eigenen Sicherheit sind alle nachstehenden Vor-
schriften genau durchzulesen und zu beachten. Natio-
nale einschlägigen Normen, Sicherheitsbestimmungen
und Vorschriften (z.B. DIN EN VDE 0100) sind unbe-
dingt zu beachten und anzuwenden. Die Bedienungs-
anleitung als Referenz am Gerät aufbewahren.
1.1 Warnhinweise
Nebenstehende Symbole sind sicherheitstechnische Warn-
hinweise. Zur Vermeidung jeglicher Gefahrensituation müssen
alle Sicherheitsvorschriften bzw. Symbole unbedingt beachtet
werden!
1.2 Sicherheitshinweise
Für Einsatz, Anschluss und Betrieb gelten besondere Bestimmungen;
bei Zweifel ist Rückfrage erforderlich. Weitere Informationen sind
den einschlägigen Normen und Gesetzestexten zu entnehmen.
m Bei allen Arbeiten sind die allgemein gültigen Arbeitsschutz-
und Unfallverhütungsvorschriften einzuhalten!
• Alle elektrischen Arbeiten sowie die Inbetriebnahme, Installations-,
Instandhaltungs- und Wartungsarbeiten dürfen nur von autorisier-
tem Elektrofachpersonal durchgeführt werden!
1.3 Garantieansprüche – Haftungsausschluss
Wenn die nachfolgenden Ausführungen nicht beachtet werden, entfällt unsere Gewähr-
leistung. Gleiches gilt für Haftungsansprüche an den Hersteller. Der Gebrauch von Zu-
behörteilen, die nicht von Helios empfohlen oder angeboten werden, ist nicht statthaft.
Even tuell auftretende Schäden unterliegen nicht der Gewährleistung.
1.4 Vorschriften – Richtlinien
Bei ordnungsgemäßer Installation und bestimmungsgemäßem Betrieb entspricht das
Gerät den zum Zeit punkt seiner Herstellung gültigen Vorschriften und EU-Richtlinien.
1.5 Sendungsannahme
Die Sendung ist sofort bei Anlieferung auf Beschädigungen und Typenrichtigkeit zu
prüfen. Falls Schäden vorliegen umgehend Schadensmeldung unter Hinzuziehung des
Transportunternehmens veranlassen. Bei nicht fristgerechter Reklamation gehen evtl.
Ansprüche verloren.
1.6 Lieferumfang
Die Lieferung enthält den Wind- und Regensensor WRS / Best.Nr.: 82066
- Montage- und Betriebsvorschrift
- Befestigungswinkel
- Befestigungsschrauben für Winkel
1
Abb.1
DE
