Dieses Motherboard unterstützt Intel
Sie die CPU in den Sockel stecken.

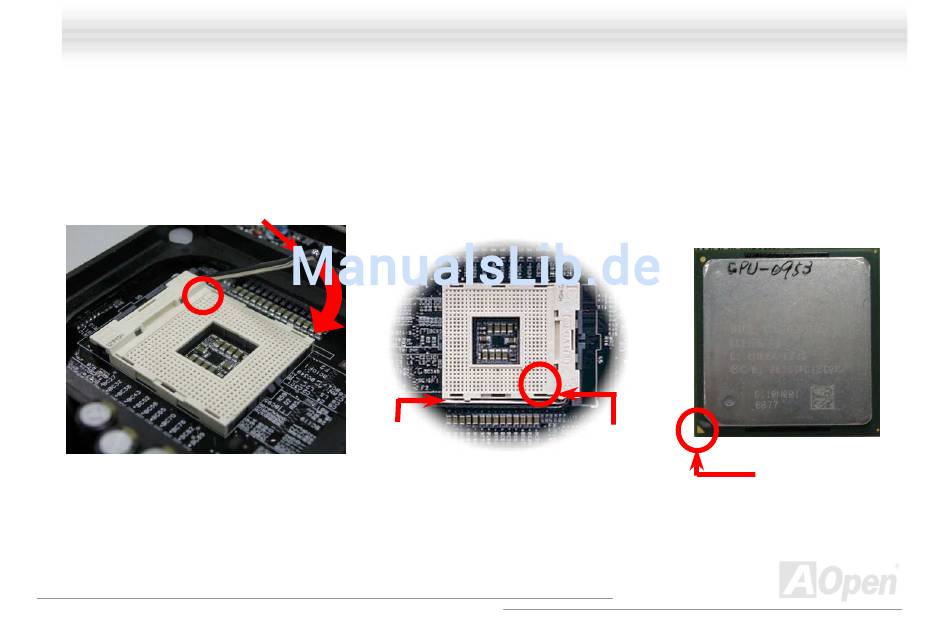

Ziehen Sie den CPU-Sockelhebel
1.
nach oben bis zu einem Winkel von
90 Grad.
Anmerkung: Diese Abbildungen dienen nur als Beispiel und können sich von Ihrem Motherboard unterscheiden.
r
o
r
o
®
Pentium 4 Socket 478-CPUs (Brookdale). Passen Sie bei der CPU-Ausrichtung auf, wenn
2. Finden Sie Pin 1 und suchen auf dem oberen Interface der CPU nach
einem schwarzen Punkt oder einer markierten Schnittkante. Richten Sie
Pin 1 am Sockel aus und stecken die CPU dann hinein.
CPU-
Sockelhebel
CPU-Pin 1 und
Schnittkante
22
O
n
l
i
n
e
-
H
a
n
d
b
u
c
O
n
l
i
n
e
-
H
a
n
d
b
u
c
CPU-Schnittkante
