AOpen AX34 Pro Schnellinstallation Seite 3

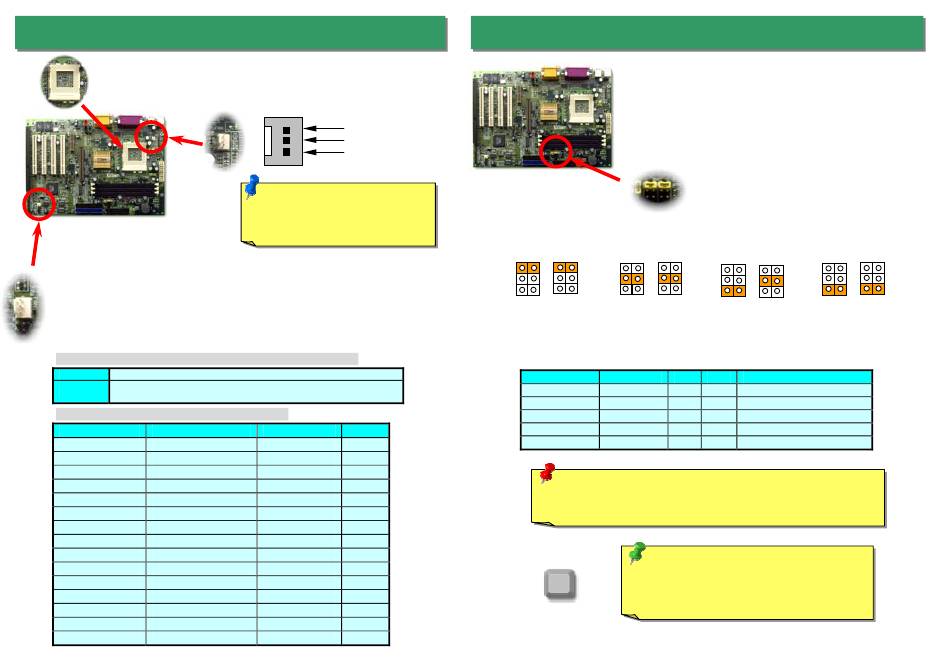

Installation von CPU und Lüfter
Stecken Sie die CPU in den Socket370-Anschluss. Seien Sie
vcrsichtig bei der Ausrichtung der CPU. Stecken Sie das
Lüfterkabel in den dreipoligen Anschluß CPUFAN oder FAN.
Umfassende Einstellungsmöglichkeiten zum Übertakten
Dieses Motherboard unterstützt einstellbare CPU-Kernspannungen von 1.3V bis
3.5V in 0.05V- oder 0.1V-Schritten. Das Motherboards kann das CPU VID-Singal
aber auch automatisch erkennen und die passende CPU-Kernspannung einrichten.
Einstellung der CPU-Frequenz
Gehen Sie zur Einstellung der CPU-Frequenz zu:
BIOS Setup > Chipset Features Setup > CPU Voltage Setting
CPU-Rate 1.5x, 2x, 2.5x, 3x, 3.5x, 4x, 4.5x, 5x, 5.5x, 6x, 6.5x, 7x, 7.5x, und 8x
66.8, 75, 83.3, 100, 103, 105, 110, 112, 115, 120, 124, 133, 140,
CPU FSB
und 150 MHz.
Core Frequency = CPU FSB Clock * CPU Ratio
CPU CPU-Kernfrequenz
CELERON 300A 300MHz =
CELERON 333 333MHz=
CELERON 366 366MHz=
CELERON 400 400MHz=
CELERON 433 433MHz=
CELERON 466 466MHz =
CELERON 500 500MHz =
CELERON 533 533MHz =
Pentium!!! 500E 500MHz=
Pentium!!! 550E 550MHz=
Pentium!!! 600E 600MHz=
Pentium!!! 667EB 667MHz=
Pentium!!! 700E 700MHz =
Pentium!!! 733EB 733MHz =
Pentium!!! 866EB 866MHz =
GND
+12V
SENSOR
Anmerkung: Einige CPU-Lüfter
haben keinen Sensorpol und
können daher den Lüfter nicht
überwachen.
FSB-Takt Rate
66MHz 4.5x
66MHz 5x
66MHz 5.5x
66MHz 6x
66MHz 6.5x
66MHz 7x
66MHz 7.5x
66MHz 8x
100MHZ 5x
100MHZ 5.5x
100MHZ 6x
133MHZ 5x
100MHZ 7x
133MHZ 5.5x
133MHZ 6x
JP29/JP23 FSB/PCI-Taktrate
Dieser Jumper wird zur Spezifikation des Verhältnisses von
PCI und Host-Takt benutzt. Im allgemeinen empfehlen
wir, die Voreinstellung nicht zu verändern. Beim Übertakten
wird die Änderung dieser Brückeneinstellung jedoch
erforderlich. Beispielweise müssen Sie JP29 to "5-6" und
JP23 auf "3-4" einstellen, wenn Sie eine 66MHz FSB-Takt
CPU auf 100MHz oder höher übertakten wollen.
JP29 JP23
JP29 JP23
1 2 1 2 1 2
1 2
5 6 5 6
5 6 5 6
Auto 4X
(Voreinstellung) (133~150MHz)
Taktrate CPU (Host) PCI
2X 66 33
3X 100 33
3X, übertaktet 112 37.3
4X 133 33
4X, übertaktet 150 37.5
Warnung: Der VIA 694x-Chipsatz unterstützt maximal 133MHz
FSB und 66MHz AGP-Takt, höhere Takteinstellungen können das
System schwer beschädigen.
Tip: Drücken Sie zur Wiederherstellung der
Voreinstellung einfach die Taste „Pos1", falls
Home
sich Ihr System aufhängt oder wegen
Übertaktens nicht bootet. (233MHz).
JP29 JP23 JP29 JP23
1 2
1 2
1 2
1 2
5 6 5 6
5 6
5 6
3X 2X
(100~124MHz) (66~83MHz)
AGP Speicher
66 PCI x2 oder x3
66 PCI x2 oder x3 oder x4
74.6 PCI x2 oder x3 oder x4
66 PCI x3 oder x4
75 PCI x3 oder x4
