Inbetriebnahme
6.2

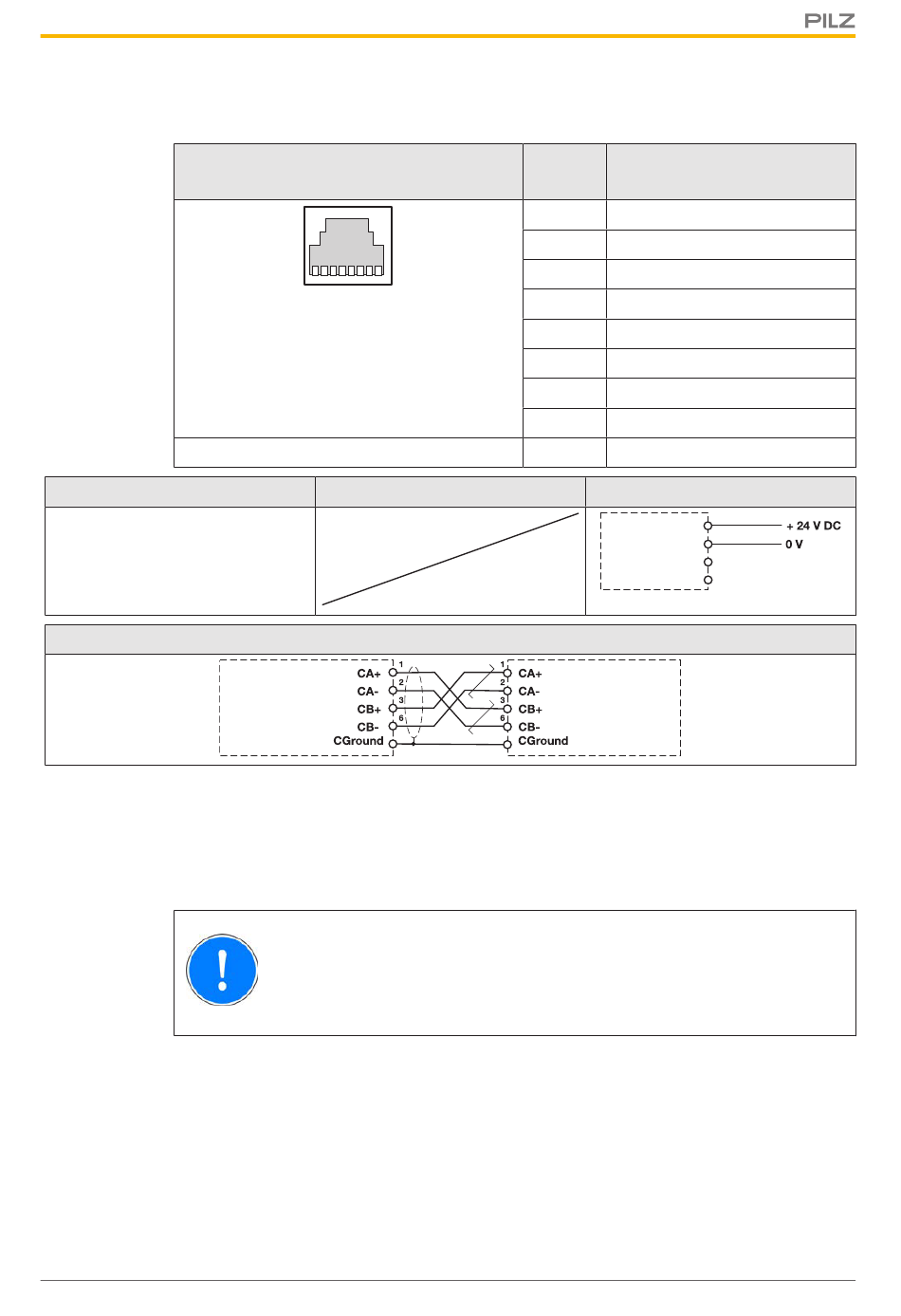

Anschluss
RJ45-Buchse
8-polig
Versorgungsspannung
Verbindung von 2 Basisgeräten PNOZmulti 2 über PNOZ m EF Multi Link
6.3
Geändertes Projekt in das System PNOZmulti übertragen
Sobald ein zusätzliches Erweiterungsmodul mit dem System verbunden wurde, ist mit dem
PNOZmulti Configurator das Projekt zu ändern. Gehen Sie vor wie in der Bedienungsanlei-
tung für das Basisgerät beschrieben.
Bedienungsanleitung PNOZ m EF Multi Link
1003018-DE-04
8
1
AC
PNOZ m EF Multi Link
WICHTIG
Bei der Inbetriebnahme und nach jeder Programmänderung muss geprüft
werden, ob die Sicherheitseinrichtungen korrekt funktionieren.
PIN
Belegung
1
CA+
2
CA-
3
CB+
4
n.c.
5
n.c.
6
CB-
7
n.c.
8
n.c.
Schirm
CGround
DC
24V
0V
n.c.
FE
PNOZ m EF Multi Link
