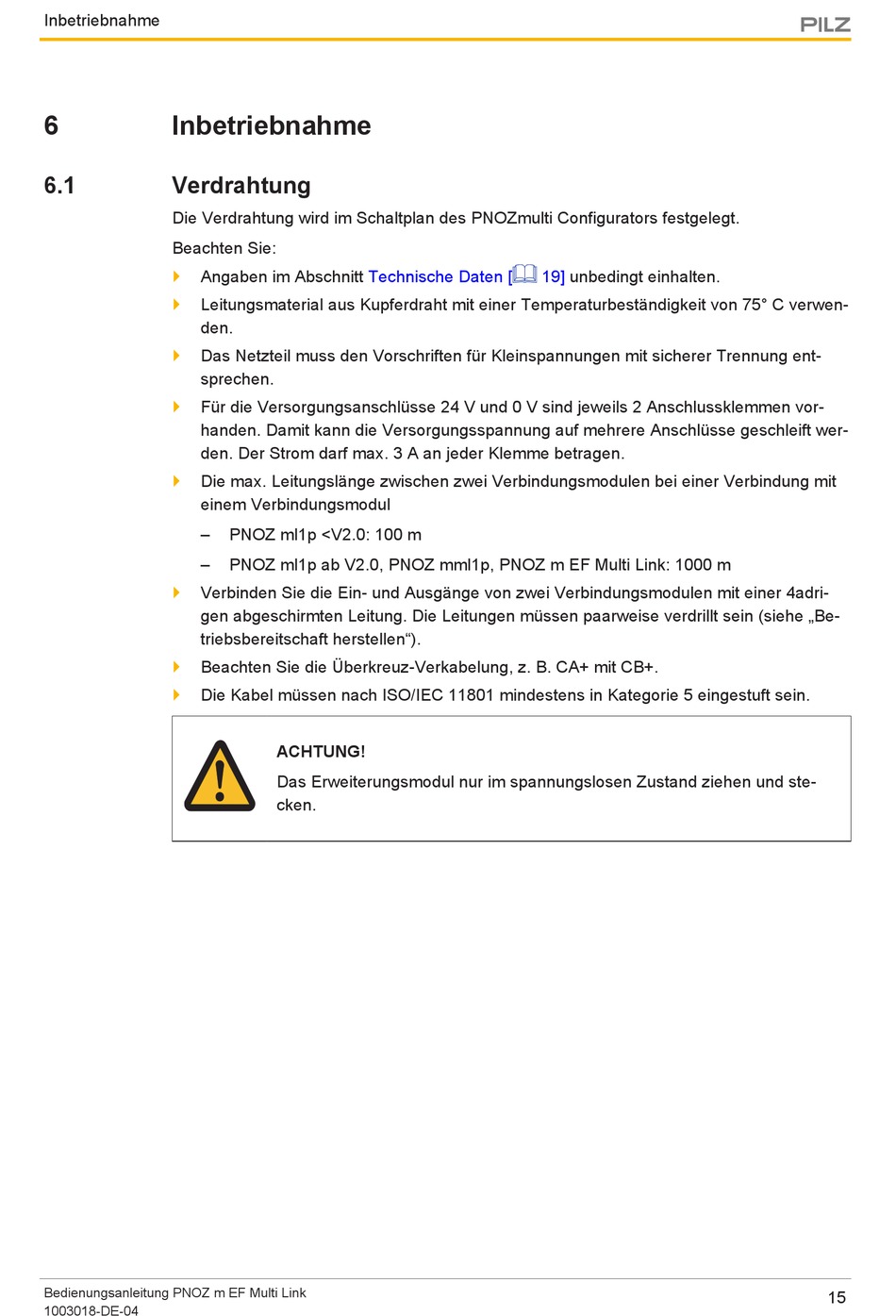

Inbetriebnahme
6
Inbetriebnahme
6.1
Verdrahtung
Die Verdrahtung wird im Schaltplan des PNOZmulti Configurators festgelegt.
Beachten Sie:
}
Angaben im Abschnitt
}
Leitungsmaterial aus Kupferdraht mit einer Temperaturbeständigkeit von 75° C verwen-
den.
}
Das Netzteil muss den Vorschriften für Kleinspannungen mit sicherer Trennung ent-
sprechen.
}
Für die Versorgungsanschlüsse 24 V und 0 V sind jeweils 2 Anschlussklemmen vor-
handen. Damit kann die Versorgungsspannung auf mehrere Anschlüsse geschleift wer-
den. Der Strom darf max. 3 A an jeder Klemme betragen.
}
Die max. Leitungslänge zwischen zwei Verbindungsmodulen bei einer Verbindung mit
einem Verbindungsmodul
–
–
}
Verbinden Sie die Ein- und Ausgänge von zwei Verbindungsmodulen mit einer 4adri-
gen abgeschirmten Leitung. Die Leitungen müssen paarweise verdrillt sein (siehe „Be-
triebsbereitschaft herstellen").
}
Beachten Sie die Überkreuz-Verkabelung, z. B. CA+ mit CB+.
}
Die Kabel müssen nach ISO/IEC 11801 mindestens in Kategorie 5 eingestuft sein.
Bedienungsanleitung PNOZ m EF Multi Link
1003018-DE-04
Technische Daten [
PNOZ ml1p <V2.0: 100 m
PNOZ ml1p ab V2.0, PNOZ mml1p, PNOZ m EF Multi Link: 1000 m
ACHTUNG!
Das Erweiterungsmodul nur im spannungslosen Zustand ziehen und ste-
cken.
19]
unbedingt einhalten.
15
