AV-2DA-02
2. Erstinstallation

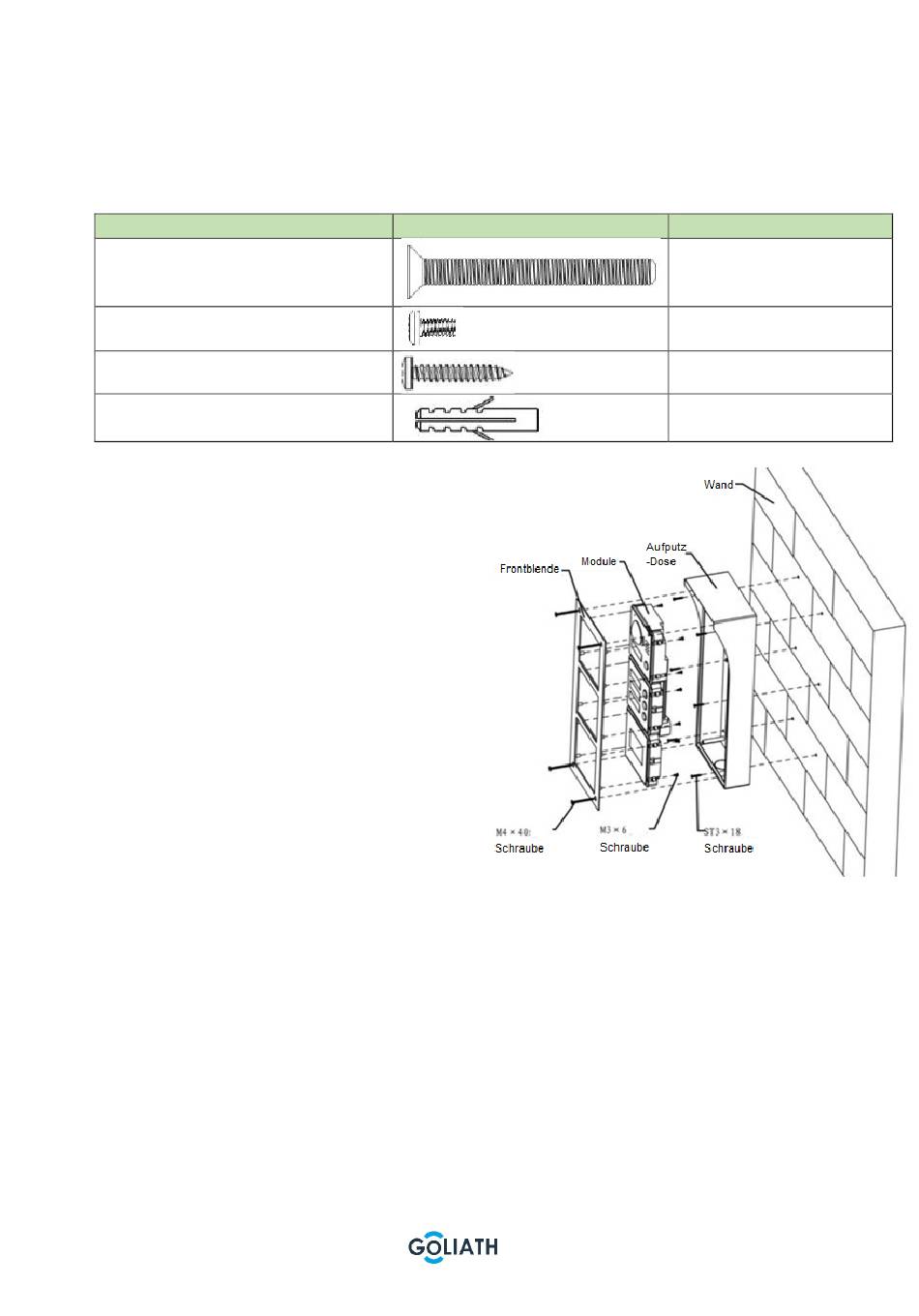

2.1. Montage
2.1.1. Aufputz-Montage
Bezeichnung
M4 x 40 Sechskant
Senkkopfschraube
M3 x 6 Kreuzschlitzschraube
ST3 x 18 Kreuzschlitzschraube
6 x 30 mm Dübel
Schritt 1: Befestigen Sie die Aufputzdose an der
Wand. Bohren Sie dafür Löcher passend für die
mitgelieferten 6 x 30 mm Dübel. Als Schablone
für die Bohrlöcher eignet sich die Aufputzdose.
Halten Sie diese an die Wand und markieren Sie
die Bohrlöcher.
Schrauben Sie anschließend die Aufputzdose
fest.
Schritt 2: Halten Sie die Außenstation so in die
Halterung, dass die Schraublöcher übereinander
liegen. Fixieren Sie die Außenstation mit den M3
x 6 Kreuzschlitzschrauben an der Aufputzdose.
Schritt 3: Bringen Sie die Frontabdeckung so an,
dass die Schraublöcher übereinander liegen und
fixieren Sie sie mit M4 x 40 Sechskant Senkkopfschrauben.
Hinweis:
• Die Abdeckungen der Namensschilder sind im Lieferumfang enthalten.
• Die Module der Außenstation sind variabel. In diesem Beispiel sehen Sie einen Aufbau mit 3
Modulen
• Schließen Sie die Außenstation erst an den Strom an, nachdem alle Module ordentlich
verbunden wurden. Andernfalls funktionieren später angeschlossene Module ggf. nicht.
• Es wird eine Einbauhöhe (Kameralinse) von ca. 1,60 m empfohlen.
V1.1/02/2019
© 2018
All Rights Reserved
Benutzerhandbuch
Menge
4
4 für jedes Modul
4
4
Seite 9 von 36
