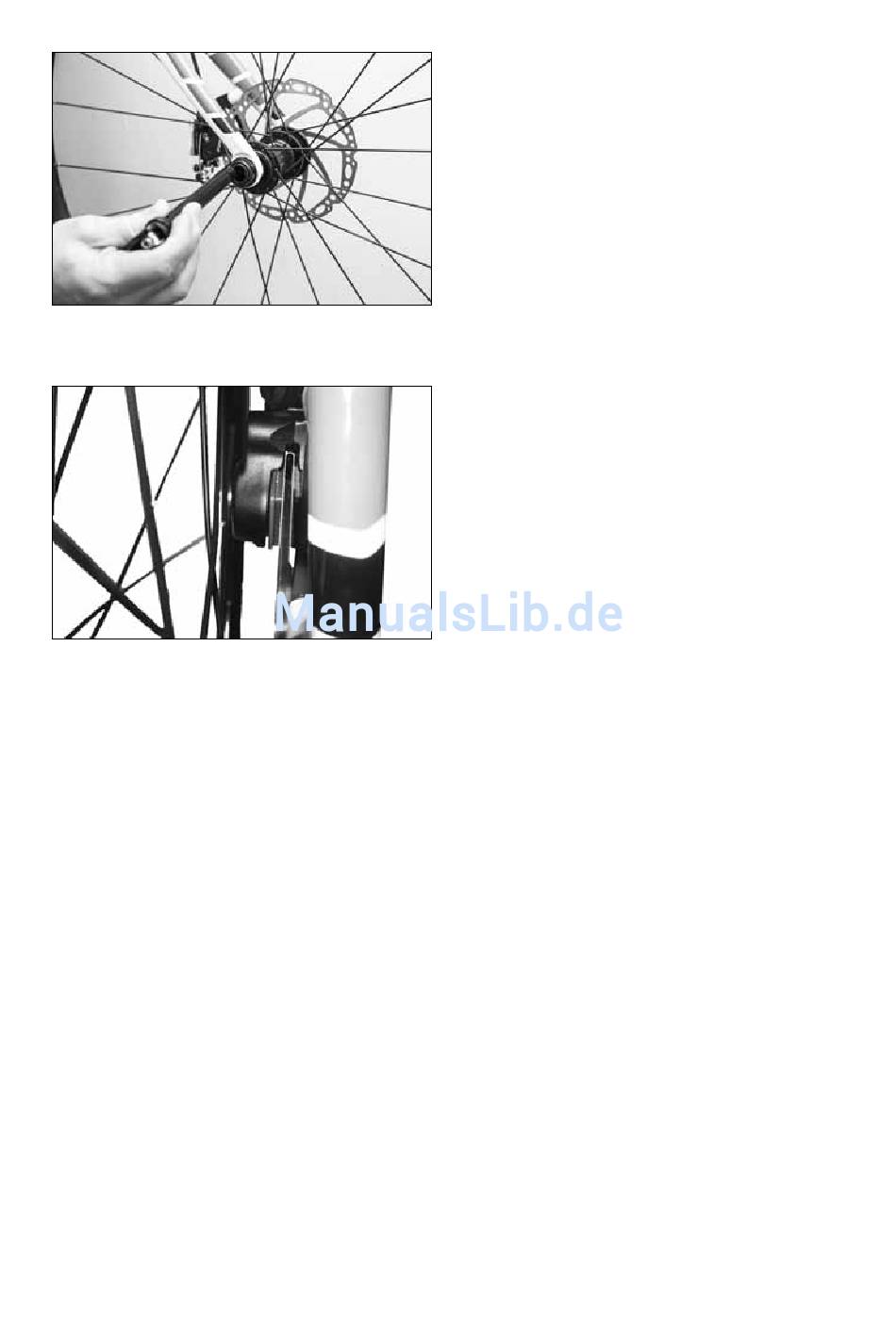

aBB. 6
Steckachse in Rahmen und Nabe stecken
aBB. 7
Bremsscheibe positionieren
hinTerraD-monTage
1. Steckachse aus der Nabe ziehen
(Abb. 6).
2. Nabe von unten in die Ausfallenden
einsetzen und dabei die Bremsscheibe
korrekt zwischen den Bremsbelägen
positionieren (Abb. 7).
3. Wenn das Laufrad korrekt in den
Ausfallenden sitzt, die Steckachse von
links (bei der Bremsscheibe) durchs
Ausfallende in die Nabe stecken (Abb. 8).
4. Steckachse vorsichtig in das Gewinde
des rechten Ausfallendes eindrehen und
das Laufrad korrekt befestigen (siehe S.
3 oder 4).
5. Den sicheren Sitz des Laufrades so
überprüfen, wie dies im Bike Owner's
Manual beschrieben ist.
laufraD-ausBau (Vorne oDer hinTen)
In umgekehrter Reihenfolge wie
beim Einbau vorgehen. Laufrad vor
dem Herausfallen sichern, bevor die
Steckachse herausgezogen wird.
6
