POCO line 5961008/00 Benutzerhandbuch Seite 20

Komponenten der Baugruppe befestigen.1.2

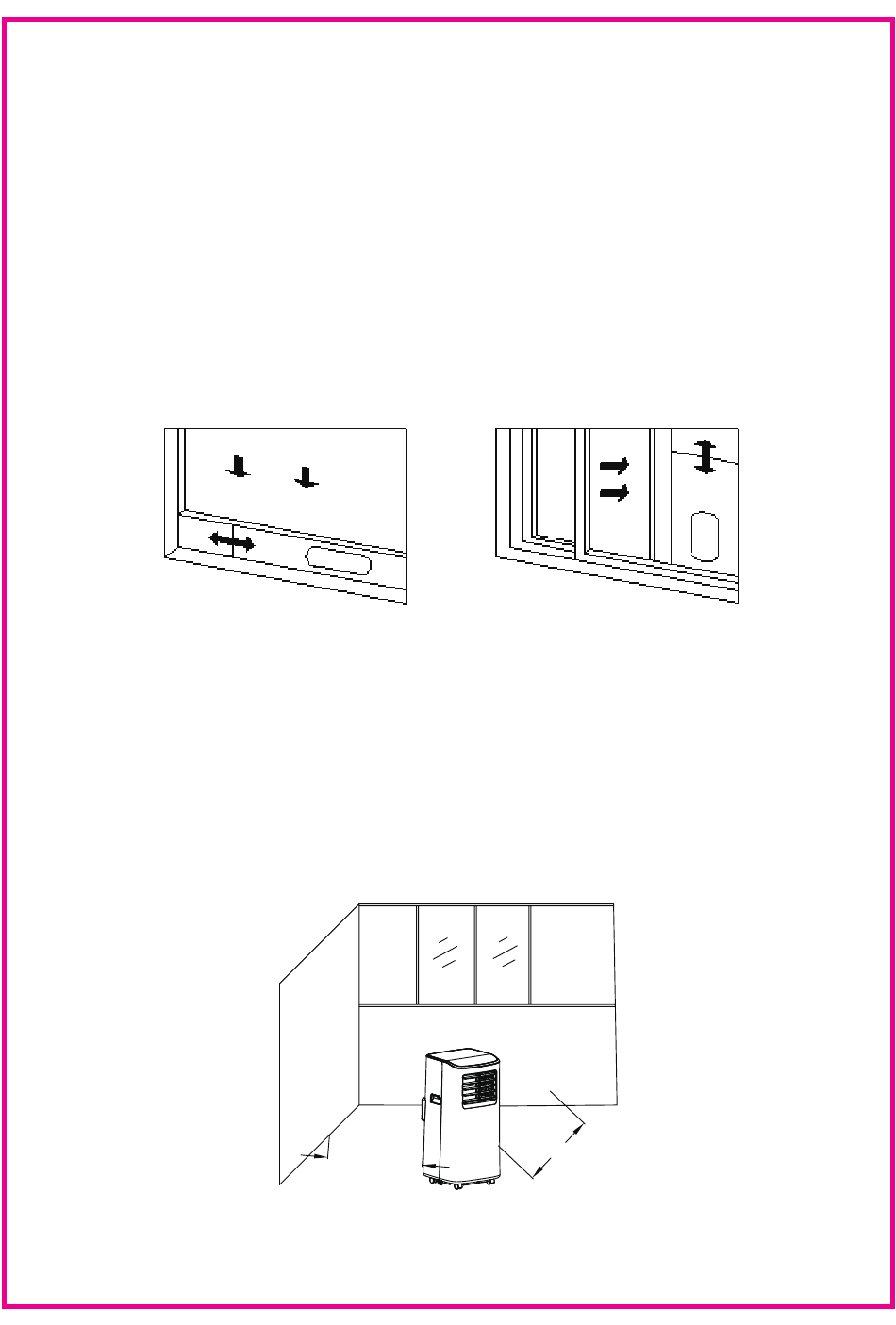

Montage der Fensterdichtungsplatte.
Notizen:
1) Das flache Ende der Abluftrohrverbindungen
muss eingerastet werden.
2) Das Rohr kann nicht verzogen werden und
hat keine wesentliche Verdrehung (größer als
45°). Blockieren Sie nicht die Belüftung des
Auspuffrohres.
Abbildung 2
1.3 Einbau des Gehäuses
1) Bewegen Sie die Maschine mit eingebautem
Wärmerohr und Armaturen vor dem Fenster,
und der Abstand zwischen Gehäuse und
Wänden oder anderen Gegenständen muss
mindestens 50 cm betragen (wie in Abb.4
dargestellt).
min:50cm
-17-
Abbildung 3
min:50cm
Abbildung 4
