1) Nehmen Sie den äußeren Verbinder und das
Abluftrohr heraus und entfernen Sie die
Plastiktüten;

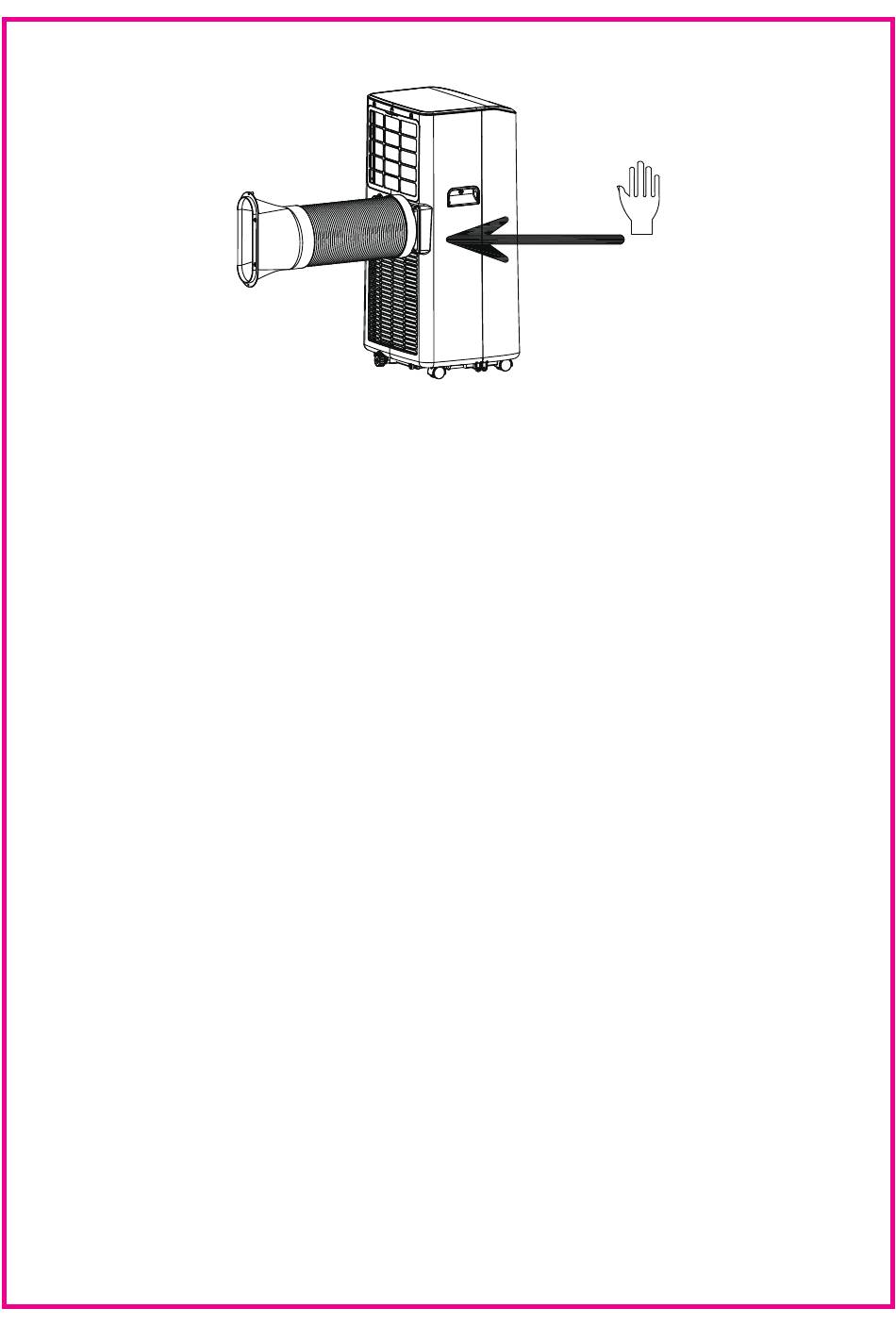

2) Stecken Sie die Wärmerohr-Baugruppe (das
Ende der Abluftrohrverbindung) in den
Lüftungsschlitz der Rückwand (nach links
drücken) und vervollständigen Sie den
Zusammenbau (wie in Abbildung 1 gezeigt).
1.2 Montage der Komponenten der
Fensterdichtungsplatte
1) Öffnen Sie das Fenster zur Hälfte und montieren
Sie die Fensterdichtungsplatte (siehe Abb. 2
und Abb. 3). Die Komponenten können in
horizontaler und vertikaler Richtung platziert
werden.
2) Verschiedene Komponenten der
Fensterdichtungsplatte aufziehen, ihren
Öffnungsabstand so einstellen, dass beide
Enden der Baugruppe mit dem Fensterrahmen
in Kontakt kommen, und verschiedene
PUSH
Abbildung 1
