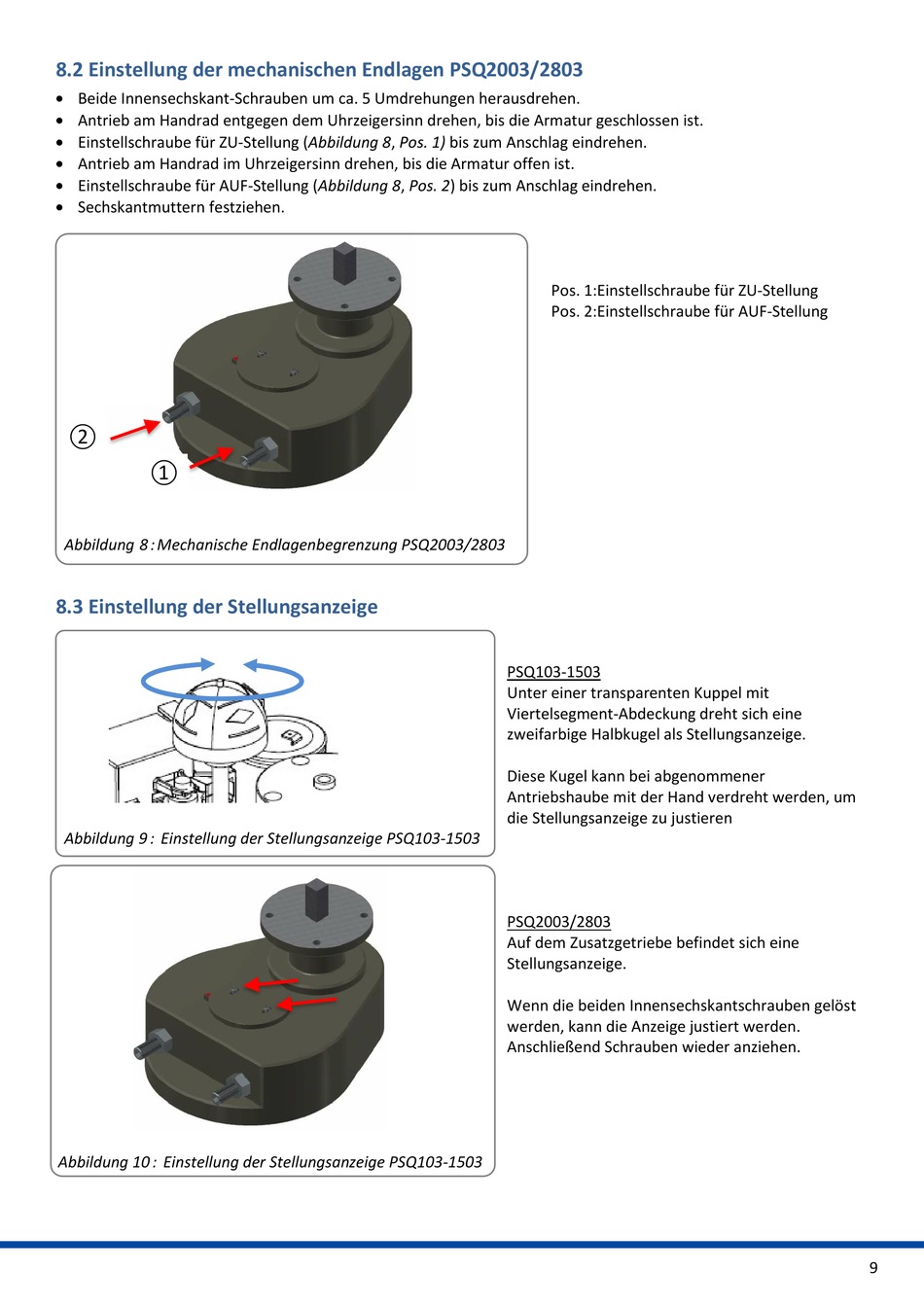

8.2 Einstellung der mechanischen Endlagen PSQ2003/2803
Beide Innensechskant-Schrauben um ca. 5 Umdrehungen herausdrehen.
Antrieb am Handrad entgegen dem Uhrzeigersinn drehen, bis die Armatur geschlossen ist.
Einstellschraube für ZU-Stellung (Abbildung 8, Pos. 1) bis zum Anschlag eindrehen.
Antrieb am Handrad im Uhrzeigersinn drehen, bis die Armatur offen ist.
Einstellschraube für AUF-Stellung (Abbildung 8, Pos. 2) bis zum Anschlag eindrehen.
Sechskantmuttern festziehen.
②
①
Abbildung 8 : Mechanische Endlagenbegrenzung PSQ2003/2803
8.3 Einstellung der Stellungsanzeige
Abbildung 9 : Einstellung der Stellungsanzeige PSQ103-1503
Abbildung 10 : Einstellung der Stellungsanzeige PSQ103-1503
Pos. 1:Einstellschraube für ZU-Stellung
Pos. 2:Einstellschraube für AUF-Stellung
PSQ103-1503
Unter einer transparenten Kuppel mit
Viertelsegment-Abdeckung dreht sich eine
zweifarbige Halbkugel als Stellungsanzeige.
Diese Kugel kann bei abgenommener
Antriebshaube mit der Hand verdreht werden, um
die Stellungsanzeige zu justieren
PSQ2003/2803
Auf dem Zusatzgetriebe befindet sich eine
Stellungsanzeige.
Wenn die beiden Innensechskantschrauben gelöst
werden, kann die Anzeige justiert werden.
Anschließend Schrauben wieder anziehen.
9
