 Die exakte Montageposition wird nun mittels Handrad korrigiert, so dass das Einschrauben der
Befestigungsschrauben am Montageflansch möglich ist. Die Schrauben werden dann über Kreuz gleichmäßig
angezogen.

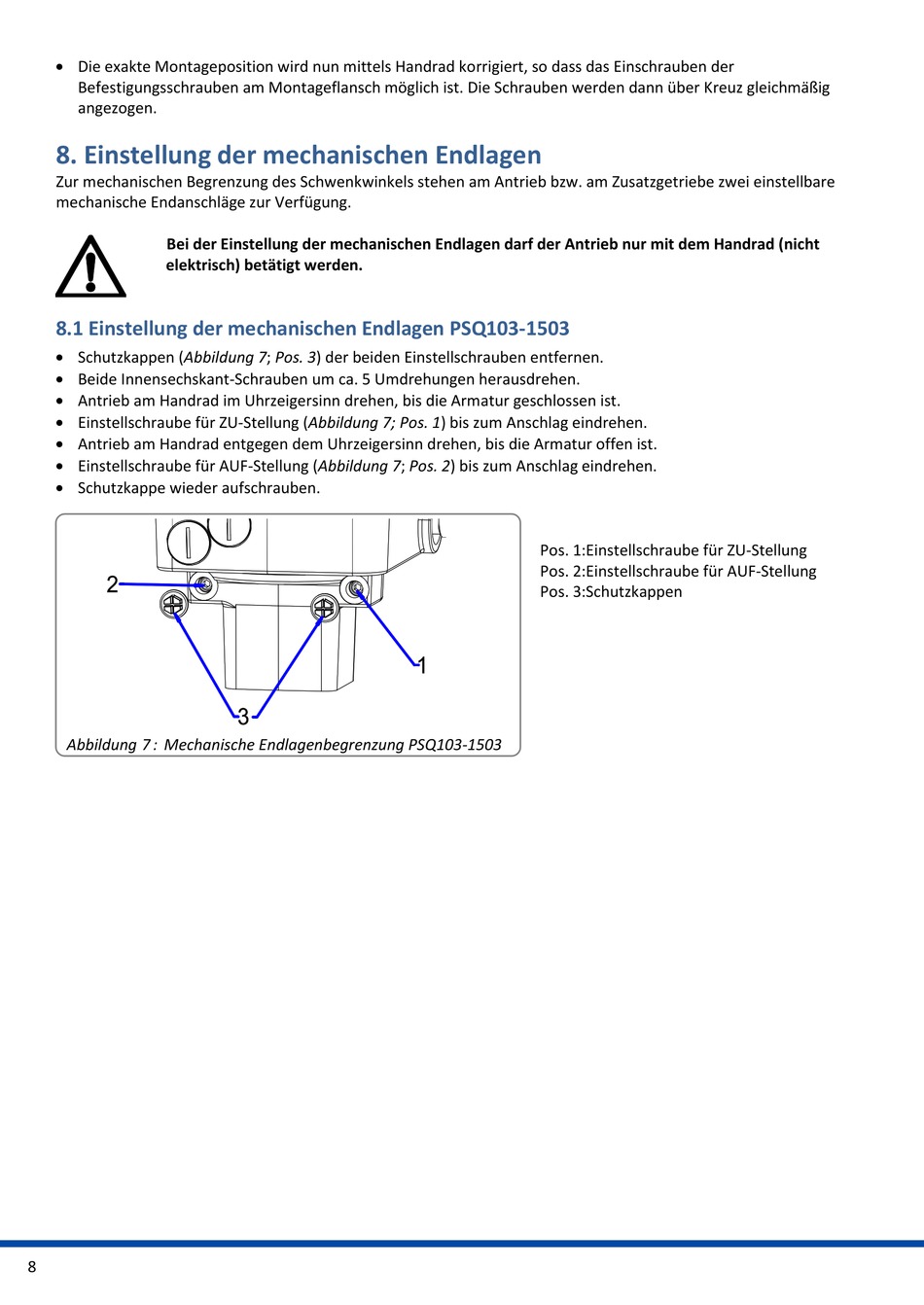

8. Einstellung der mechanischen Endlagen

Zur mechanischen Begrenzung des Schwenkwinkels stehen am Antrieb bzw. am Zusatzgetriebe zwei einstellbare
mechanische Endanschläge zur Verfügung.
Bei der Einstellung der mechanischen Endlagen darf der Antrieb nur mit dem Handrad (nicht
elektrisch) betätigt werden.

8.1 Einstellung der mechanischen Endlagen PSQ103-1503

 Schutzkappen (Abbildung 7; Pos. 3) der beiden Einstellschrauben entfernen.
 Beide Innensechskant-Schrauben um ca. 5 Umdrehungen herausdrehen.
 Antrieb am Handrad im Uhrzeigersinn drehen, bis die Armatur geschlossen ist.
 Einstellschraube für ZU-Stellung (Abbildung 7; Pos. 1) bis zum Anschlag eindrehen.
 Antrieb am Handrad entgegen dem Uhrzeigersinn drehen, bis die Armatur offen ist.
 Einstellschraube für AUF-Stellung (Abbildung 7; Pos. 2) bis zum Anschlag eindrehen.
 Schutzkappe wieder aufschrauben.
Abbildung 7 : Mechanische Endlagenbegrenzung PSQ103-1503
8
Pos. 1:Einstellschraube für ZU-Stellung
Pos. 2:Einstellschraube für AUF-Stellung
Pos. 3:Schutzkappen
