Antrieb elektrisch in ZU-Stellung fahren, bis dieser beim Erreichen des mechanischen Endanschlages durch den
Drehmomentschalter abgeschaltet wird.
 Nocke des ZU-Wegschalters (Abbildung 11, Pos. 1 und Abbildung 12, Pos. 2) mit einem isolierten
Schraubendreher (4 mm Klingenbreite) soweit entgegen dem Uhrzeigersinn drehen, bis der Mikroschalter
hörbar klickt.

Antrieb elektrisch in AUF-Stellung fahren, bis dieser beim Erreichen des mechanischen Endanschlages durch den
Drehmomentschalter abgeschaltet wird.

Nocke des AUF-Wegschalters (Abbildung 11, Pos. 2 und Abbildung 12, Pos. 1) mit einem isolierten
Schraubendreher (4 mm Klingenbreite) soweit im Uhrzeigersinn drehen, bis der Mikroschalter hörbar klickt.

Den Antrieb in Mittelstellung fahren, um die Einstellschrauben zu entlasten.

Beide Einstellschrauben um ca. eine Umdrehung herausdrehen.

Schutzkappen (Abbildung 7, Pos. 3) der Einstellschrauben nach dem Einstellen der Wegschalter wieder
anbringen.

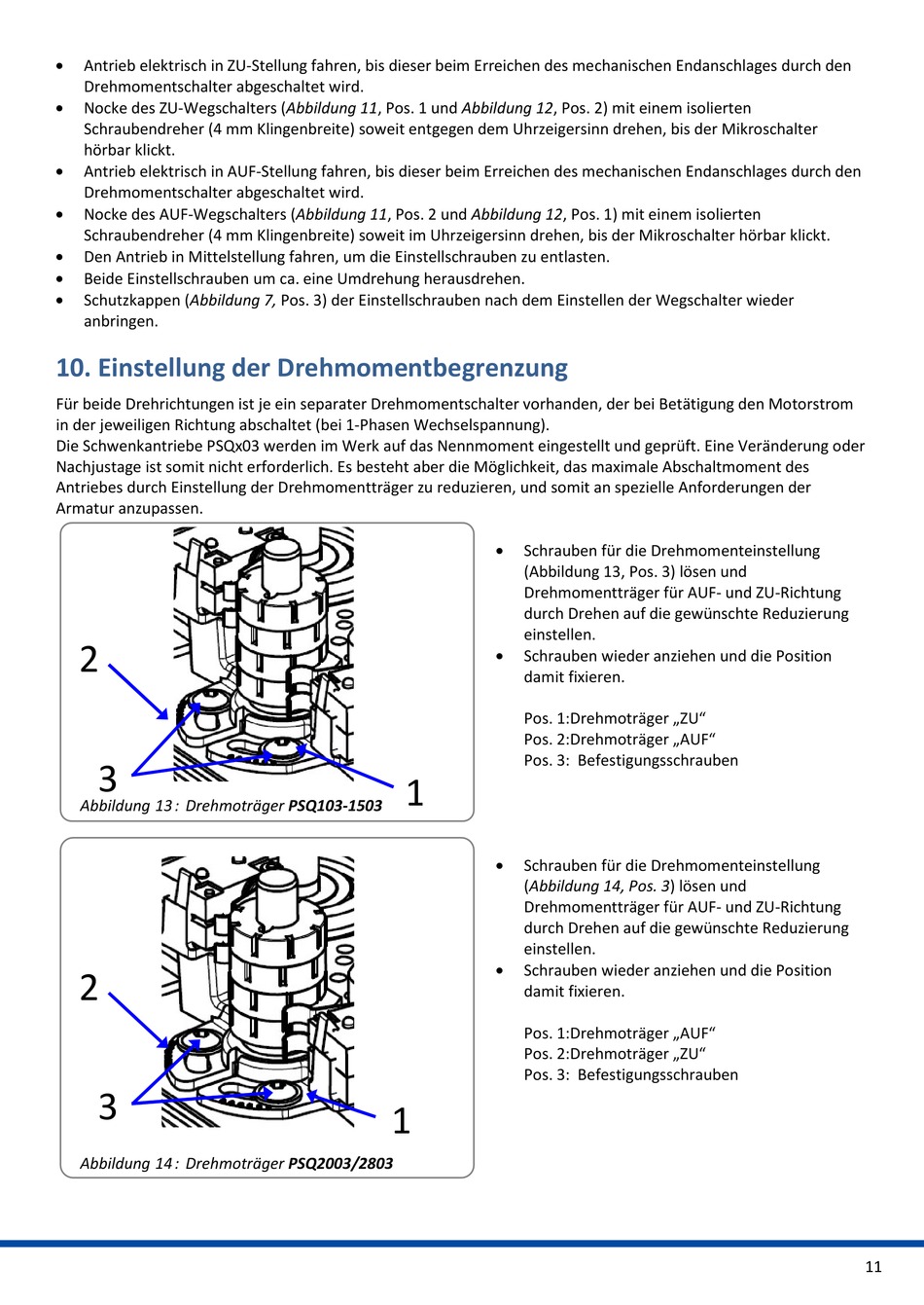

10. Einstellung der Drehmomentbegrenzung

Für beide Drehrichtungen ist je ein separater Drehmomentschalter vorhanden, der bei Betätigung den Motorstrom
in der jeweiligen Richtung abschaltet (bei 1-Phasen Wechselspannung).
Die Schwenkantriebe PSQx03 werden im Werk auf das Nennmoment eingestellt und geprüft. Eine Veränderung oder
Nachjustage ist somit nicht erforderlich. Es besteht aber die Möglichkeit, das maximale Abschaltmoment des
Antriebes durch Einstellung der Drehmomentträger zu reduzieren, und somit an spezielle Anforderungen der
Armatur anzupassen.
2
3
Abbildung 13 : Drehmoträger PSQ103-1503
2
3
Abbildung 14 : Drehmoträger PSQ2003/2803

Schrauben für die Drehmomenteinstellung
(Abbildung 13, Pos. 3) lösen und
Drehmomentträger für AUF- und ZU-Richtung
durch Drehen auf die gewünschte Reduzierung
einstellen.

Schrauben wieder anziehen und die Position
damit fixieren.
Pos. 1: Drehmoträger „ZU"
Pos. 2: Drehmoträger „AUF"
Pos. 3: Befestigungsschrauben
1

Schrauben für die Drehmomenteinstellung
(Abbildung 14, Pos. 3) lösen und
Drehmomentträger für AUF- und ZU-Richtung
durch Drehen auf die gewünschte Reduzierung
einstellen.

Schrauben wieder anziehen und die Position
damit fixieren.
Pos. 1: Drehmoträger „AUF"
Pos. 2: Drehmoträger „ZU"
Pos. 3: Befestigungsschrauben
1
