9. Einstellung der Wegschalter
Die Standardwegschalter des Antriebes dienen zum Abschalten des Motors in den jeweiligen Endlagen.
Zusätzliche Wegschalter (optional) sind als potentialfreie Wechslerkontakte ausgeführt und dienen zur Signalisation
von Endlagen oder Zwischenstellungen. Die Betätigung der Schalter erfolgt durch Schaltnocken, die über eine
Rutschkupplung stufenlos auf der Schaltwelle verdrehbar sind.
HINWEIS:
Nutzen sie den in Abbildung 11 mit Pos. 3 gekennzeichneten Steg als Gegenlager für den Schraubendreher beim
Einstellen der Schaltnocken!
3

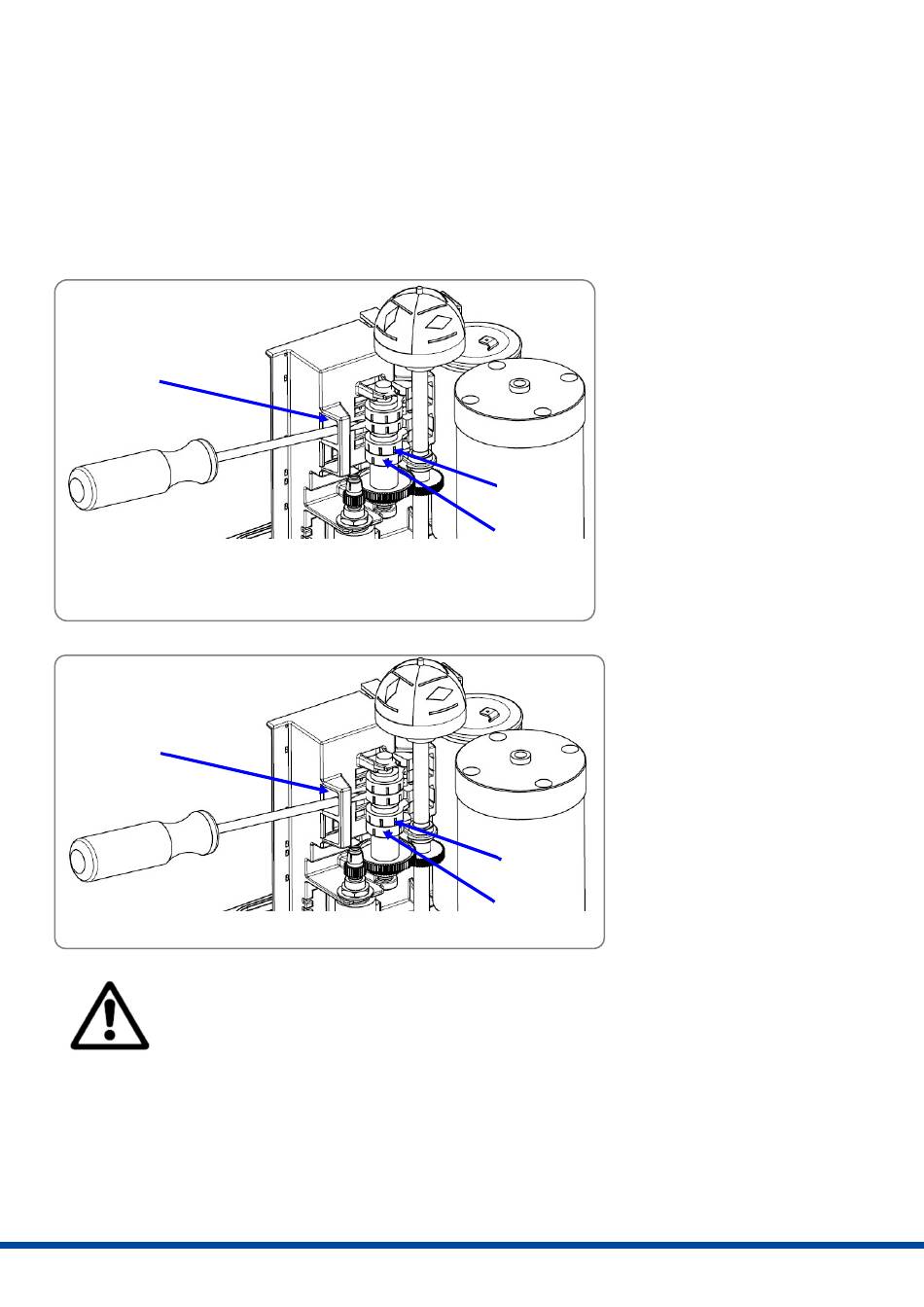

Abbildung 11 : Einstellung der Schaltnocken für Wegschalter PSQ103-1503
3
Abbildung 12 : Einstellung der Schaltnocken für Wegschalter PSQ2003/2803
Unbeabsichtigtes, elektrisches Fahren des Antriebes ist durch geeignete Maßnahmen zu
verhindern.
10
Pos. 1:
Schaltnocke für ZU-Stellung
Pos. 2:
Schaltnocke für AUF-Stellung
2
Pos. 3:
Steg als Gegenlager für
1
Schraubendreher
Pos. 1:
Schaltnocke für AUF-Stellung
Pos. 2:
Schaltnocke für ZU-Stellung
Pos. 3:
2
Steg als Gegenlager für
Schraubendreher
1
