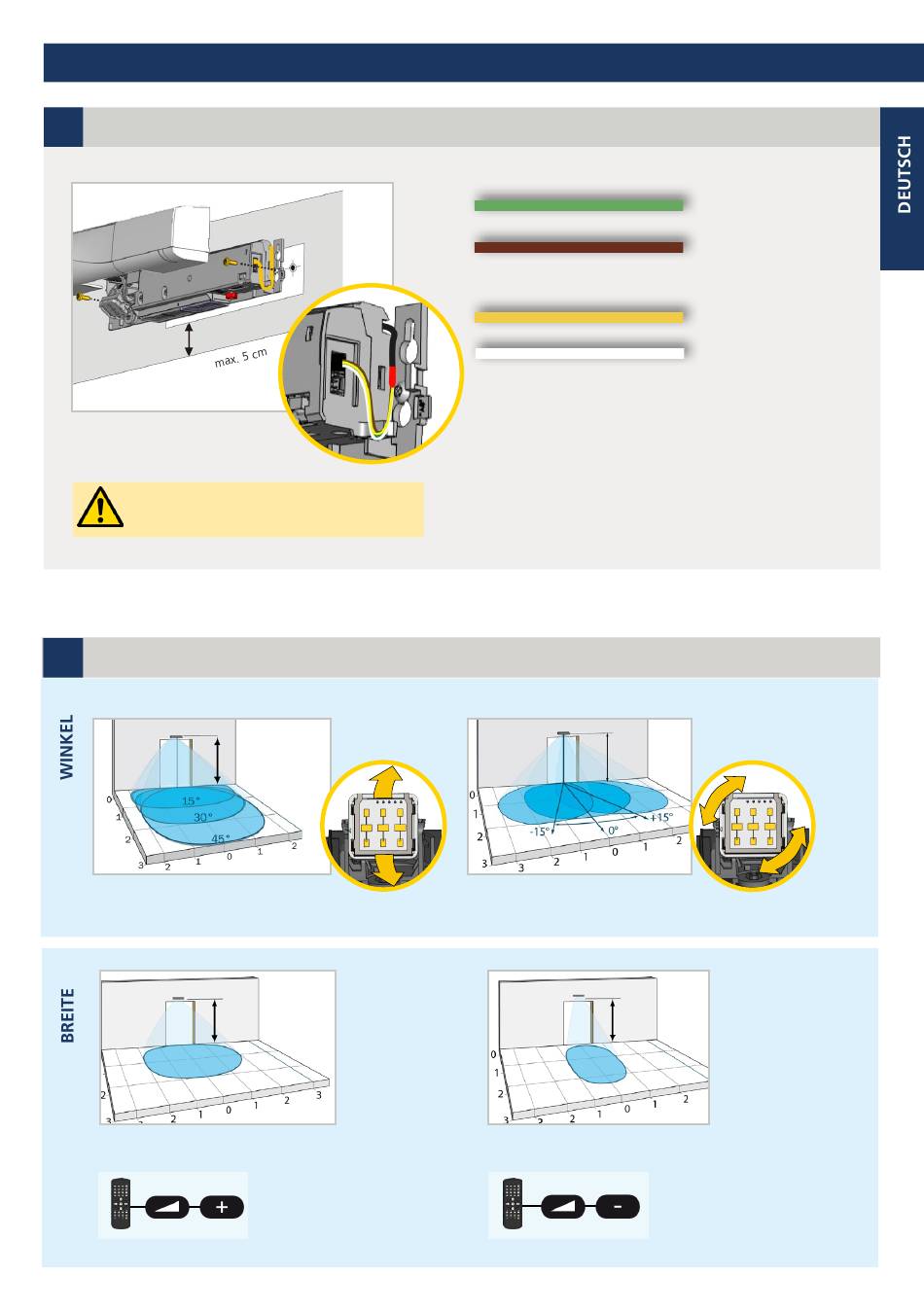

IXIO-D CAN: EINBAUANLEITUNG
1
MONTAGE & VERKABELUNG
Den Stecker mit dem WEISSEN und GRÜNEN
Draht zur Abdeckhaube hin gewandt,
einstecken.
2
RADARÖFFNUNGSIMPULSFELD
2.2 m
15° bis 45°, 30° ab Werk
2.2 m
4 m x 2 m (breit)
Die Größe des Erfassungsfeldes hängt von der Montagehöhe des Sensors ab. Bei Fluchtwegtüren muss die ganze Breite der Türe abgedeckt sein.
GRÜN
BRAUN
GELB
WEIß
Feldgröße: 9
Filter: 2
-15° bis 15°, 0° ab Werk
Feldgröße: 9
Filter: 2
2 m x 2,5 m (schmal)
+
STROMVERSORGUNG
-
CAN HOCH
CAN NIEDRIG
Feldgröße: 9
Filter: 2
2.2 m
Feldgröße: 9
Filter: 2
2.2 m
3
