BEA IXIO-DT1 Bersetzung Der Original Bedienungsanleitung

BEA IXIO-DT1 Bersetzung Der Original Bedienungsanleitung

Öffnungs- & absicherungssensor für automatikschiebetüren
Vorschau ausblenden Andere Handbücher für IXIO-DT1:

Werbung

Laden Sie sich das BEA DECODER
App für einen schnellen Überblick
der Einstellungen runter.

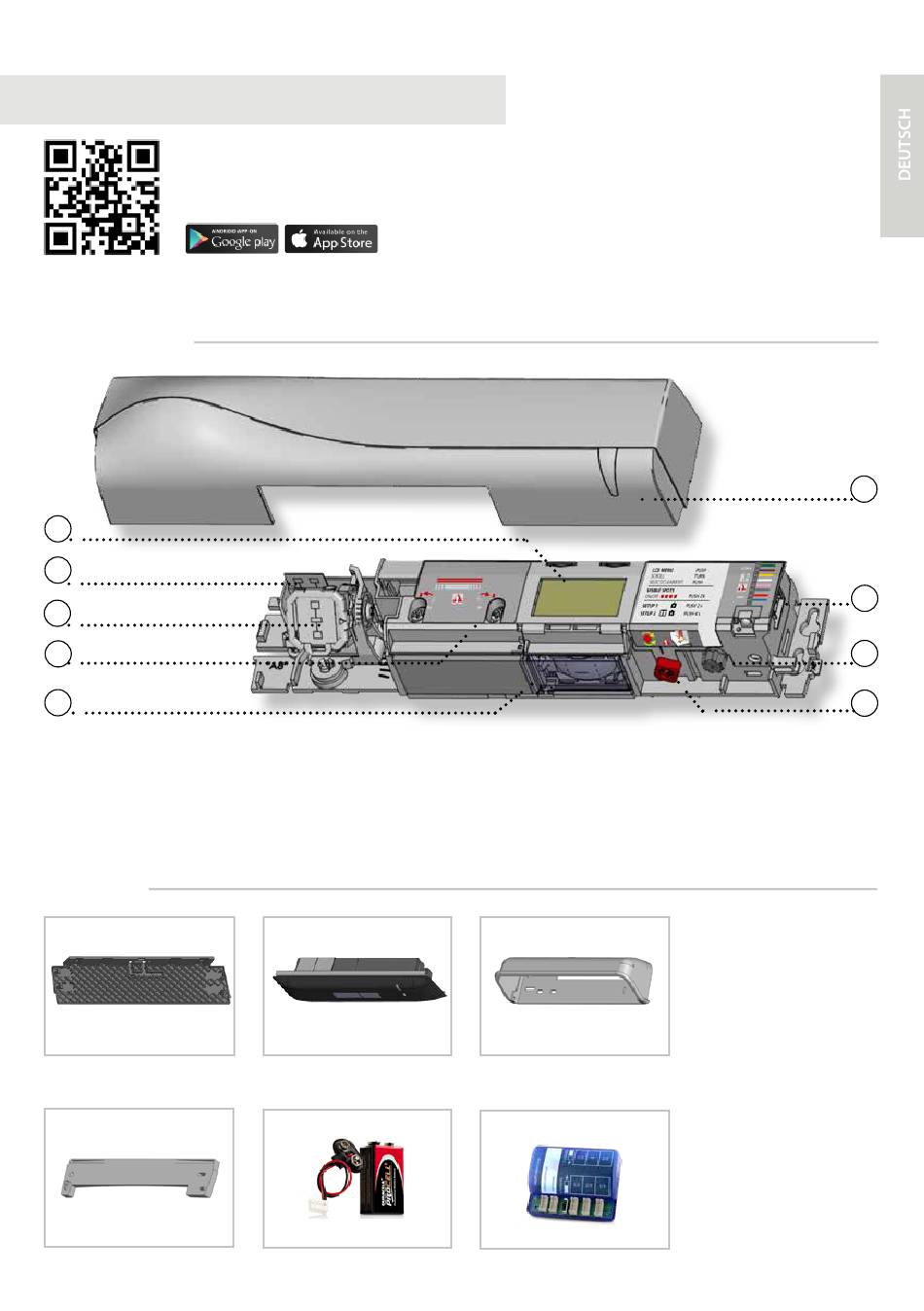

BESCHREIBUNG
1
2
3
4
5
ZUBEHÖR
BA: Montagewinkel
CDA: Adapter für
Bogenschiebetür
1.
LCD
2.
Radarantenne (schmales Feld)
3.
Radarantenne (breites Feld)
4.
Breite-Einstellung des AIR-Vorhangs
5.
AIR-Linsen
CA: Deckeneinbausatz
9 V Batterie
IXIO-DT1
ÖFFNUNGS- & ABSICHERUNGSSENSOR
FÜR AUTOMATIKSCHIEBETÜREN
(gemäß EN 16005 und DIN 18650)
Bedienungsanleitung für Softwareversion ab 0501
(Siehe Tracking-Etikett auf dem Produkt)
6.
Abdeckhaube
7.
Hauptstecker
8.
Einstellknopf
9.
Knopf für die Winkeleinstellung des AIR-
Vorhangs
RA: Regenhaube
Smart Daisy Chain hub
6
7
8
9
