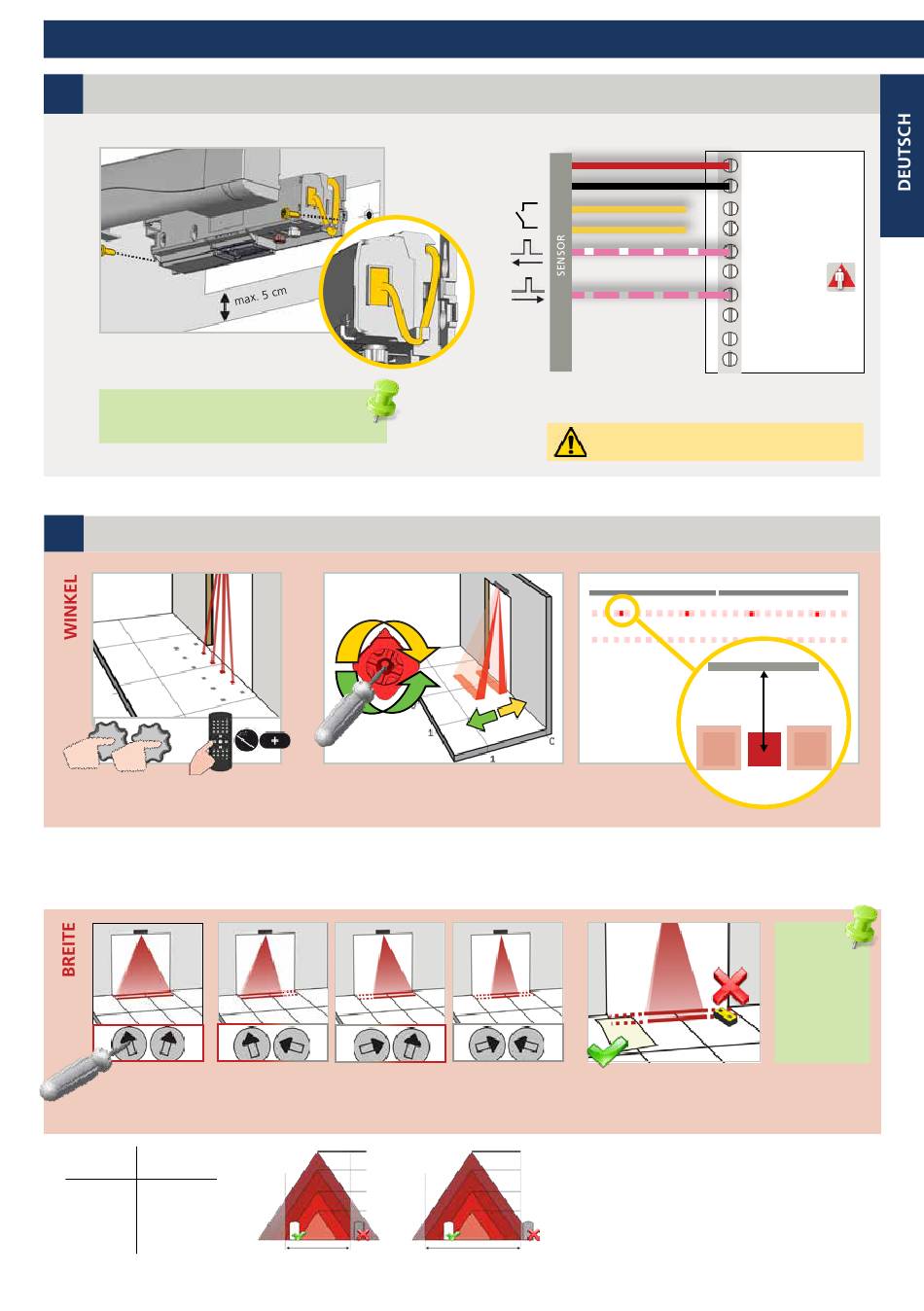

IXIO-SP: EINBAUANLEITUNG
1
MONTAGE & VERKABELUNG
Sorgen Sie für eine sichere Installation
des Sensors.
2
INFRAROT ABSICHERUNGSFELD
ODER
Sichtbare Spots* aktivieren um Position
der AIR-Vorhänge zu überprüfen.
* Sichtbarkeit hängt von Umgebungsbedingungen ab. Falls die Spots nicht sichtbar sein sollten, können Sie den Spotfinder zur Lokalisation der Vorhänge benutzen.
** Der Abstand zwischen dem inneren Vorhang des Innensensors und dem inneren Vorhang des Außensensors muss immer kleiner als 20 cm sein.
Teil des Erfassungsfeldes kann maskiert werden um dieses zu
reduzieren. Die Pfeile bestimmen die Breite des Feldes.
Erfassungs-
Montage-
breite
höhe
2,00 m
2,00 m
2,20 m
2,20 m
2,50 m
2,50 m
3,00 m
dmax
3,50 m
dmax
ZUR TÜR HIN
ZUR TÜR HIN
VON TÜR WEG
VON TÜR WEG
Falls notwendig, den Neigungswinkel des
AIR-Vorhangs anpassen (von -7° bis 4°, 0° ab Werk).
3,50 m
EN 16005
DIN 18650
3 m
2,50 m
2 m
d max = 2.5 m
d max = 2,5 m
ROT
+
-
SCHWARZ
*
GELB
GELB
ROSA/WEISS
ROSA/GRAU
* Abhängig von den Einstellungen der AUSGANGSKONFIGURATION
Polarität nicht invertieren.
Der Abstand zum Türblatt hängt deshalb von der Dicke des Türblattes ab.
Die Breite des gewünschten Feldes immer mit
einem Stück Papier testen und nicht mit dem
Spotfinder der das ganze Emissionsfeld erfasst.
3,50 m
Montagehöhe und den Einstellungen des Sensors ab.
3 m
2,50 m
2 m
d max = 3 m
TÜRSTEUERUNG
STROMVERSORGUNG
ÖFFNUNG
ABSICHERUNG
ABSICHERUNG
max.
9 cm**
TIP!
Zusätzliche
Einstellungen
sind möglich
mittels LCD oder
Fernbedienung
(siehe S. 5)
Die Größe des Erfassungsfeldes hängt von der
Die ganze Breite der Tür muss bedeckt sein.
TÜR
