Intel LGA 1700 / 1200 / 1150 / 1151 / 1155
The following parts are needed for this:
Pure Loop 2 CPU cooler (1), Pure Wings 3 fans (2), Intel Backplate (3), Intel mounting brackets (4), Intel
spacer nut A (6), mounting bracket fastening screws (8), Intel backplate screws (9), radiator mounting
screws (11), fan mounting screws (12), O-rings (13), thermal paste (14) ,Y-cable (17)
Es werden folgende Bauteile benötigt:
Pure Loop 2 CPU-Kühler (1), Pure Wings 3 Lüfter (2), Intel Backplate (3), Intel Montagebrücken (4),
Intel Gewindebolzen A (6), Befestigungsschrauben für die Montagebrücke (8), Intel Backplate-
Schrauben (9), Radiator Befestigungsschrauben (11), Lüfter Befestigungsschrauben (12), O-Ringe
(13), Wärmeleitpaste (14) , Y-Kabel (17)

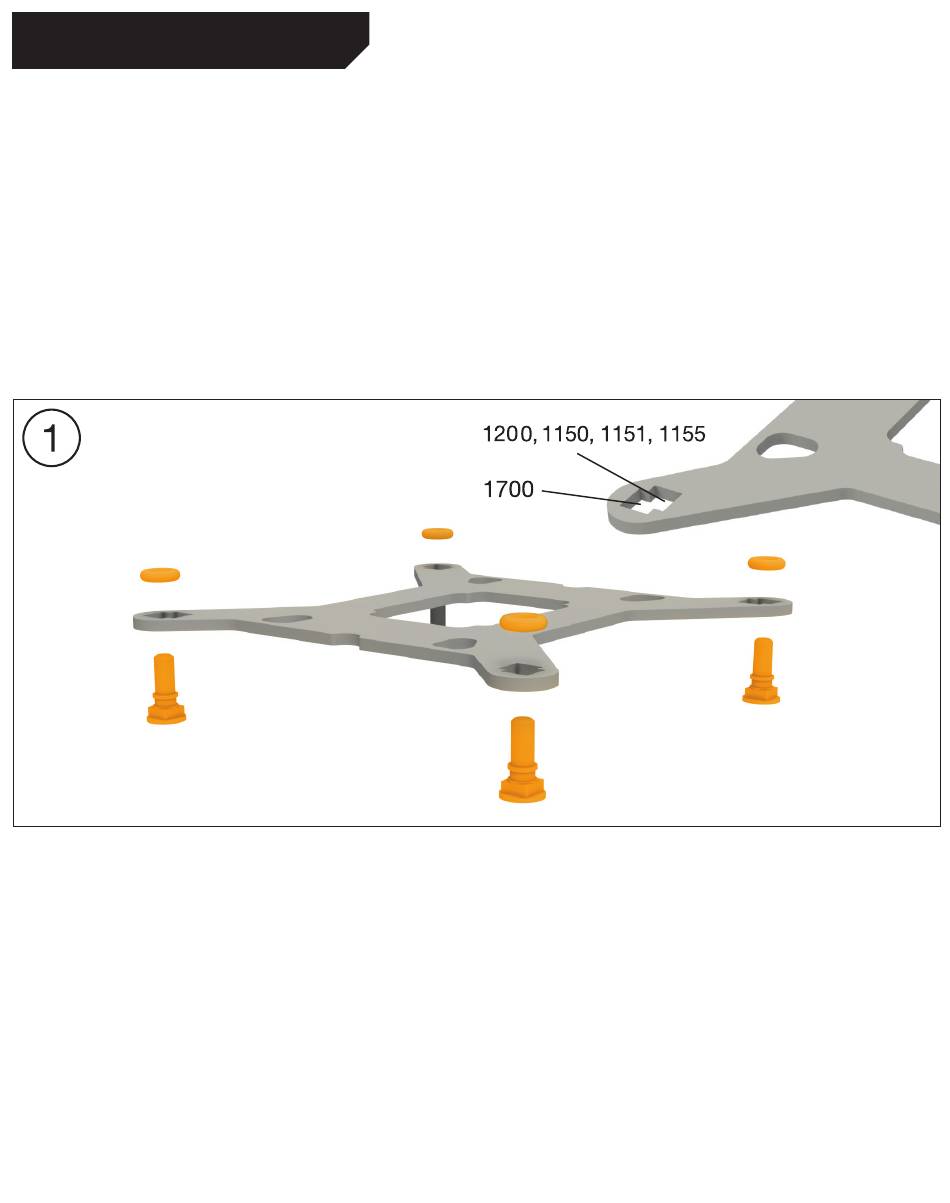

Affixing the backplate
Place the Intel backplate screws in the notches
found on the rear of the Intel backplate. Observe
the drilled holes for the actual CPU socket. Use
the O-rings to fasten the backplate screws on
the Intel backplate. Once the Intel backplate is
assembled for the actual Intel socket, position it
beneath the motherboard. Make sure that the Intel
backplate screws exactly match the positions of
the motherboard holes.
12
Befestigung der Backplate
Platziere die Intel Backplate Schrauben in
die auf der Rückseite der Intel Backplate
befindlichen Aussparungen. Beachte hierzu die
Bohrlöcher für den jeweiligen Sockel. Verwende
zur Befestigung der Backplate-Schrauben auf
der Intel Backplate die O-Ringe. Sobald die
Intel Backplate für den jeweiligen Intel-Sockel
zusammengebaut ist, positioniere es unter
dem Mainboard. Achte dabei darauf, dass
die Intel Backplate-Schrauben genau in den
Mainboardlöchern positioniert sind.
