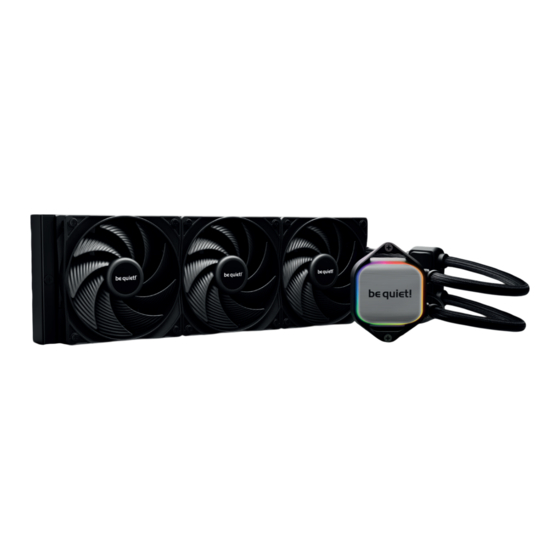

Inhaltszusammenfassung für BE QUIET! PURE LOOP 2
- Seite 1 360mm 280mm 240mm 120mm...
- Seite 2 360mm 280mm www.bequiet.com/BW019 www.bequiet.com/BW018 240mm 120mm www.bequiet.com/BW017 www.bequiet.com/BW016 » Product information for this CPU cooler » Produktinformationen zu diesem CPU-Kühler » Informations produit pour ce système de refroidissement » Información del producto para este refrigerador de CPU » Informacje produktowe dla tego coolera CPU »...
- Seite 3 Introduction: Thank you for deciding to purchase Einleitung: Vielen Dank, dass du dich für ein a be quiet! product. The following instructions be quiet! Produkt entschieden hast. Diese will guide you through the installation process. If Anleitung wird dir beim Installationsprozess you do encounter installation problems, please helfen.
- Seite 4 SCOPE OF DELIVERY / LIEFERUMFANG Part name / Bezeichnung Quantity / Anzahl be quiet! Pure Loop 2 CPU cooler be quiet! Pure Loop 2 CPU Kühler 120mm: 1 Pure Wings 3 fan 240mm / 280mm: 2 Pure Wings 3 Lüfter...
- Seite 5 Part name / Bezeichnung Quantity / Anzahl AMD backplate screws AMD Backplate-Schrauben 120mm: 4 Radiator mounting screws 240mm / 280mm: 8 Radiator Befestigungsschrauben 360mm: 12 120mm: 4 Fan mounting screws 240mm / 280mm: 8 Lüfter Befestigungsschrauben 360mm: 12 O-Rings O-Ringe Thermal paste Wärmeleitpaste Bottle of coolant...
- Seite 6 The following parts are needed for this: Pure Loop 2 CPU cooler (1), Pure Wings 3 fans (2), short AMD mounting brackets (5), AMD spacer nuts (7), AMD backplate screws (10), radiator mounting screws (11), fan mounting screws (12), thermal paste (14) , Y-cable (17) Es werden folgende Bauteile benötigt:...
- Seite 7 Place the four AMD spacer nuts over the bolt Platziere über die Vorderseite die vier AMD threads of the backplate on the front side and Abstandsbolzen über Gewinden fix both the AMD mounting brackets using the Backplate und fixiere die beiden kurzen AMD AMD backplate screws.
- Seite 8 AMD: AM5 / AM4 Mounting the fans on the radiator Befestigung der Lüfter am Radiator Affix the fans to the radiator with the fan mounting Befestige Lüfter Lüfter screws. We recommend installation in a push Befestigungsschrauben am Radiator. Wir empfehlen configuration.
- Seite 9 Affixing the radiator to the case Befestigung des Radiators am Gehäuse Fix the radiator of Pure Loop 2 with the radiator Befestige den Radiator der Pure Loop 2 mit mounting screws to the case. You can use a Radiator Befestigungsschrauben normal crosshead screwdriver for this.
- Seite 10 AMD: AM5 / AM4 Mounting of the CPU block Montage des CPU-Blocks First peel off the protective film from the underside Entferne zunächst Schutzfolie of the cooler. Apply thermal paste on the CPU Unterseite Kühlers. Trage surface. The tube contains enough for about 1 or Wärmeleitpaste auf die CPU-Oberfläche auf.
- Seite 11 Place the CPU block centrally over the short Lege den CPU-Block mittig auf die kurzen AMD AMD mounting brackets, such that these allow Montagebrücken, sodass sich der CPU-Block the CPU block to be screwed down. For this you mit selbigen verschrauben lässt. Hierzu kannst du can use a normal crosshead screwdriver.
- Seite 12 The following parts are needed for this: Pure Loop 2 CPU cooler (1), Pure Wings 3 fans (2), Intel Backplate (3), Intel mounting brackets (4), Intel spacer nut A (6), mounting bracket fastening screws (8), Intel backplate screws (9), radiator mounting screws (11), fan mounting screws (12), O-rings (13), thermal paste (14) ,Y-cable (17) Es werden folgende Bauteile benötigt:...
- Seite 13 Installation of the mounting bridges Installation der Montagebrücken Screw the Intel spacer nut A onto the Schraube Intel Gewindebolzen previously positioned Intel backplate. Then zuvor platzierte Intel Backplate. position the Intel mounting brackets over the Positioniere dann die Intel Montagebrücken Intel spacer nut A and affix these with the auf den Intel Gewindebolzen A, um sie mit den mounting bracket fastening screws.
- Seite 14 Intel LGA 1700 / 1200 / 1150 / 1151 / 1155 Mounting the fans on the radiator Befestigung der Lüfter am Radiator Affix the fans to the radiator with the fan Befestige Lüfter Lüfter mounting screws. We recommend installation in a Befestigungsschrauben am Radiator.
- Seite 15 Affixing the radiator to the case Befestigung des Radiators am Gehäuse Fix the radiator of Pure Loop 2 with the radiator Befestige den Radiator der Pure Loop 2 mit mounting screws to the case. You can use a Radiator Befestigungsschrauben normal crosshead screwdriver for this.
- Seite 16 Intel LGA 1700 / 1200 / 1150 / 1151 / 1155 Mounting of the CPU block Montage des CPU-Blocks First peel off the protective film from the underside Entferne zunächst die Schutzfolie von der of the cooler. Apply thermal paste on the CPU Unterseite des Kühlers.
- Seite 17 Place the CPU block centrally over the Intel Lege den CPU-Block mittig auf die Intel mounting brackets, such that these allow the Montagebrücken, sodass sich der CPU-Block CPU block to be screwed down. For this you mit selbigen verschrauben lässt. Hierzu kannst du can use a normal crosshead screwdriver.
- Seite 18 REFILLING THE SYSTEM / NACHFÜLLEN DES SYSTEMS Refilling the system Nachfüllen des Systems Topup the system after about two years of use. Fülle das System nach ca. zwei Jahren Gebrauch In order to do this, first detach the radiator from nach.
- Seite 19 RECOMMENDED INSTALLATION / EMPFOHLENE EINBAUPOSITION...
- Seite 20 Synchronization of ARGB illumination with Synchronisation der ARGB Beleuchtung the motherboard mit dem Mainboard Pure Loop 2 enables you to synchronize the Pure Loop 2 bietet dir die Möglichkeit, die ARGB illumination directly via your motherboard. ARGB-Beleuchtung über dein Mainboard zu To do that switch off your system prior to synchronisieren.
- Seite 21 Painted surfaces of the radiator Have you applied too much or too little thermal The Pure Loop 2 all-in-one water cooler uses ■ ■ paste? It is sufficient when it thinly covers the an aluminum radiator, which is originally silver CPU.
- Seite 22 Färbung wird die Kühlleistung in keiner Weise ungedrosselt betrieben werden, um die volle beeinflusst. Leistungsfähigkeit zu gewährleisten. Bei den Pure Loop 2 All-In-One Wasserkühlungen ■ Überpüfe bitte, ob der Radiator ausreichend handelt es sich um Kühlungseinheiten, die zur ■...
- Seite 23 LIMITED WARRANTY I. APPLICABILITY This non-transferable warranty is applicable to 5. be quiet!, Inc. does not warrant that this newly purchased, previously unopened be quiet! product will meet your requirements. It is your products and is enforceable by only the original responsibility to determine the suitability of this consumer purchaser.
- Seite 24 bequiet.com...
