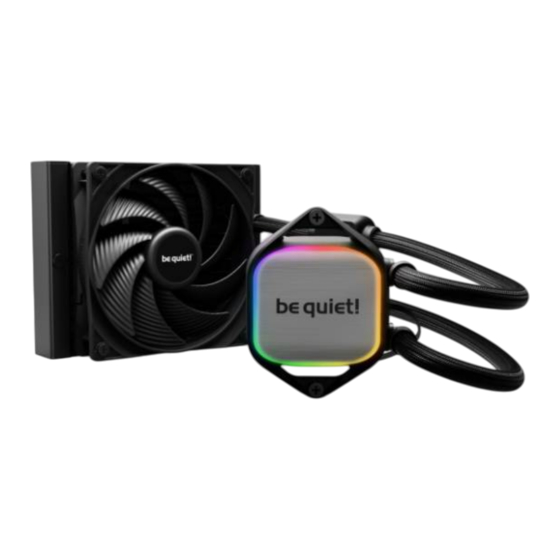

Be Quiet Pure Loop 2 BW016 vodeno hlađenje
Tehnoteka je online destinacija za upoređivanje cena i karakteristika bele tehnike,
potrošačke elektronike i IT uređaja kod trgovinskih lanaca i internet prodavnica u Srbiji.
Naša stranica vam omogućava da istražite najnovije informacije, detaljne karakteristike
i konkurentne cene proizvoda.
Posetite nas i uživajte u ekskluzivnom iskustvu pametne kupovine klikom na link:
https://tehnoteka.rs/p/be-quiet-pure-loop-2-bw016-vodeno-hladjenje-akcija-cena/
Werbung
Verwandte Anleitungen für BE QUIET! BW016
Inhaltszusammenfassung für BE QUIET! BW016
- Seite 1 Uputstvo za upotrebu (EN) Be Quiet Pure Loop 2 BW016 vodeno hlađenje Tehnoteka je online destinacija za upoređivanje cena i karakteristika bele tehnike, potrošačke elektronike i IT uređaja kod trgovinskih lanaca i internet prodavnica u Srbiji. Naša stranica vam omogućava da istražite najnovije informacije, detaljne karakteristike i konkurentne cene proizvoda.
- Seite 2 360mm 280mm 240mm 120mm...
- Seite 3 240mm 120mm www.bequiet.com/BW017 www.bequiet.com/BW016 » Product information for this CPU cooler » Produktinformationen zu diesem CPU-Kühler » Informations produit pour ce système de refroidissement » Información del producto para este refrigerador de CPU » Informacje produktowe dla tego coolera CPU »...
- Seite 4 Introduction: Thank you for deciding to purchase Einleitung: Vielen Dank, dass du dich für ein a be quiet! product. The following instructions be quiet! Produkt entschieden hast. Diese will guide you through the installation process. If Anleitung wird dir beim Installationsprozess you do encounter installation problems, please helfen.
- Seite 5 SCOPE OF DELIVERY / LIEFERUMFANG Part name / Bezeichnung Quantity / Anzahl be quiet! Pure Loop 2 CPU cooler be quiet! Pure Loop 2 CPU Kühler 120mm: 1 Pure Wings 3 fan 240mm / 280mm: 2 Pure Wings 3 Lüfter 360mm: 3 Intel backplate Intel Backplate...
- Seite 6 Part name / Bezeichnung Quantity / Anzahl AMD backplate screws AMD Backplate-Schrauben 120mm: 4 Radiator mounting screws 240mm / 280mm: 8 Radiator Befestigungsschrauben 360mm: 12 120mm: 4 Fan mounting screws 240mm / 280mm: 8 Lüfter Befestigungsschrauben 360mm: 12 O-Rings O-Ringe Thermal paste Wärmeleitpaste Bottle of coolant...
- Seite 7 AMD: AM5 / AM4 The following parts are needed for this: Pure Loop 2 CPU cooler (1), Pure Wings 3 fans (2), short AMD mounting brackets (5), AMD spacer nuts (7), AMD backplate screws (10), radiator mounting screws (11), fan mounting screws (12), thermal paste (14) , Y-cable (17) Es werden folgende Bauteile benötigt: Pure Loop 2 CPU-Kühler (1), Pure Wings 3 Lüfter (2), kurze AMD Montagebrücken (5), AMD...
- Seite 8 Place the four AMD spacer nuts over the bolt Platziere über die Vorderseite die vier AMD threads of the backplate on the front side and Abstandsbolzen über Gewinden fix both the AMD mounting brackets using the Backplate und fixiere die beiden kurzen AMD AMD backplate screws.
- Seite 9 AMD: AM5 / AM4 Mounting the fans on the radiator Befestigung der Lüfter am Radiator Affix the fans to the radiator with the fan mounting Befestige Lüfter Lüfter screws. We recommend installation in a push Befestigungsschrauben am Radiator. Wir empfehlen configuration.
- Seite 10 Affixing the radiator to the case Befestigung des Radiators am Gehäuse Fix the radiator of Pure Loop 2 with the radiator Befestige den Radiator der Pure Loop 2 mit mounting screws to the case. You can use a Radiator Befestigungsschrauben normal crosshead screwdriver for this.
- Seite 11 AMD: AM5 / AM4 Mounting of the CPU block Montage des CPU-Blocks First peel off the protective film from the underside Entferne zunächst Schutzfolie of the cooler. Apply thermal paste on the CPU Unterseite Kühlers. Trage surface. The tube contains enough for about 1 or Wärmeleitpaste auf die CPU-Oberfläche auf.
- Seite 12 Place the CPU block centrally over the short Lege den CPU-Block mittig auf die kurzen AMD AMD mounting brackets, such that these allow Montagebrücken, sodass sich der CPU-Block the CPU block to be screwed down. For this you mit selbigen verschrauben lässt. Hierzu kannst du can use a normal crosshead screwdriver.
- Seite 13 Intel LGA 1700 / 1200 / 1150 / 1151 / 1155 The following parts are needed for this: Pure Loop 2 CPU cooler (1), Pure Wings 3 fans (2), Intel Backplate (3), Intel mounting brackets (4), Intel spacer nut A (6), mounting bracket fastening screws (8), Intel backplate screws (9), radiator mounting screws (11), fan mounting screws (12), O-rings (13), thermal paste (14) ,Y-cable (17) Es werden folgende Bauteile benötigt: Pure Loop 2 CPU-Kühler (1), Pure Wings 3 Lüfter (2), Intel Backplate (3), Intel Montagebrücken (4),...
- Seite 14 Installation of the mounting bridges Installation der Montagebrücken Screw the Intel spacer nut A onto the Schraube Intel Gewindebolzen previously positioned Intel backplate. Then zuvor platzierte Intel Backplate. position the Intel mounting brackets over the Positioniere dann die Intel Montagebrücken Intel spacer nut A and affix these with the auf den Intel Gewindebolzen A, um sie mit den mounting bracket fastening screws.
- Seite 15 Intel LGA 1700 / 1200 / 1150 / 1151 / 1155 Mounting the fans on the radiator Befestigung der Lüfter am Radiator Affix the fans to the radiator with the fan Befestige Lüfter Lüfter mounting screws. We recommend installation in a Befestigungsschrauben am Radiator.
- Seite 16 Affixing the radiator to the case Befestigung des Radiators am Gehäuse Fix the radiator of Pure Loop 2 with the radiator Befestige den Radiator der Pure Loop 2 mit mounting screws to the case. You can use a Radiator Befestigungsschrauben normal crosshead screwdriver for this.
- Seite 17 Intel LGA 1700 / 1200 / 1150 / 1151 / 1155 Mounting of the CPU block Montage des CPU-Blocks First peel off the protective film from the underside Entferne zunächst die Schutzfolie von der of the cooler. Apply thermal paste on the CPU Unterseite des Kühlers.
- Seite 18 Place the CPU block centrally over the Intel Lege den CPU-Block mittig auf die Intel mounting brackets, such that these allow the Montagebrücken, sodass sich der CPU-Block CPU block to be screwed down. For this you mit selbigen verschrauben lässt. Hierzu kannst du can use a normal crosshead screwdriver.
- Seite 19 REFILLING THE SYSTEM / NACHFÜLLEN DES SYSTEMS Refilling the system Nachfüllen des Systems Topup the system after about two years of use. Fülle das System nach ca. zwei Jahren Gebrauch In order to do this, first detach the radiator from nach.
- Seite 20 RECOMMENDED INSTALLATION / EMPFOHLENE EINBAUPOSITION...
- Seite 21 ILLUMINATION / BELEUCHTUNG Synchronization of ARGB illumination with Synchronisation der ARGB Beleuchtung the motherboard mit dem Mainboard Pure Loop 2 enables you to synchronize the Pure Loop 2 bietet dir die Möglichkeit, die ARGB illumination directly via your motherboard. ARGB-Beleuchtung über dein Mainboard zu To do that switch off your system prior to synchronisieren.
- Seite 22 TROUBLESHOOTING Insufficient cooling performance Ensure the CPU block is mounted as described Make sure that no tubes or cables come into ■ ■ in the instructions. Use only the mounting contact with fans in the case. Bubbles of air equipment supplied with the unit. may have become trapped in the pump’s impeller during transportation.
-
Seite 23: Unzureichende Kühlleistung
FEHLERBEHEBUNG Unzureichende Kühlleistung Der Radiator muss an einer geeigneten Montiere den CPU-Block bitte wie in der Anleitung ■ ■ Stelle montiert sein, um Schwingungen des beschrieben. Nutze dazu ausschließlich das Gehäuses sowie starke Luftverwirbelungen zu beiligende Montagematerial. vermeiden. Beachte hierzu bitte die Angaben deines Gehäuseherstellers. - Seite 24 LIMITED WARRANTY I. APPLICABILITY This non-transferable warranty is applicable to 5. be quiet!, Inc. does not warrant that this newly purchased, previously unopened be quiet! product will meet your requirements. It is your products and is enforceable by only the original responsibility to determine the suitability of this consumer purchaser.
- Seite 25 bequiet.com...
- Seite 26 Ukoliko imate dodatna pitanja o proizvodu, ljubazno vas molimo da kontaktirate direktno proizvođača kako biste dobili sve detaljne informacije. Za najnovije informacije o ceni, dostupnim akcijama i tehničkim karakteristikama proizvoda koji se pominje u ovom dokumentu, molimo posetite našu stranicu klikom na sledeći link: https://tehnoteka.rs/p/be-quiet-pure-loop-2-bw016-vodeno-hladjenje-akcija- cena/...
