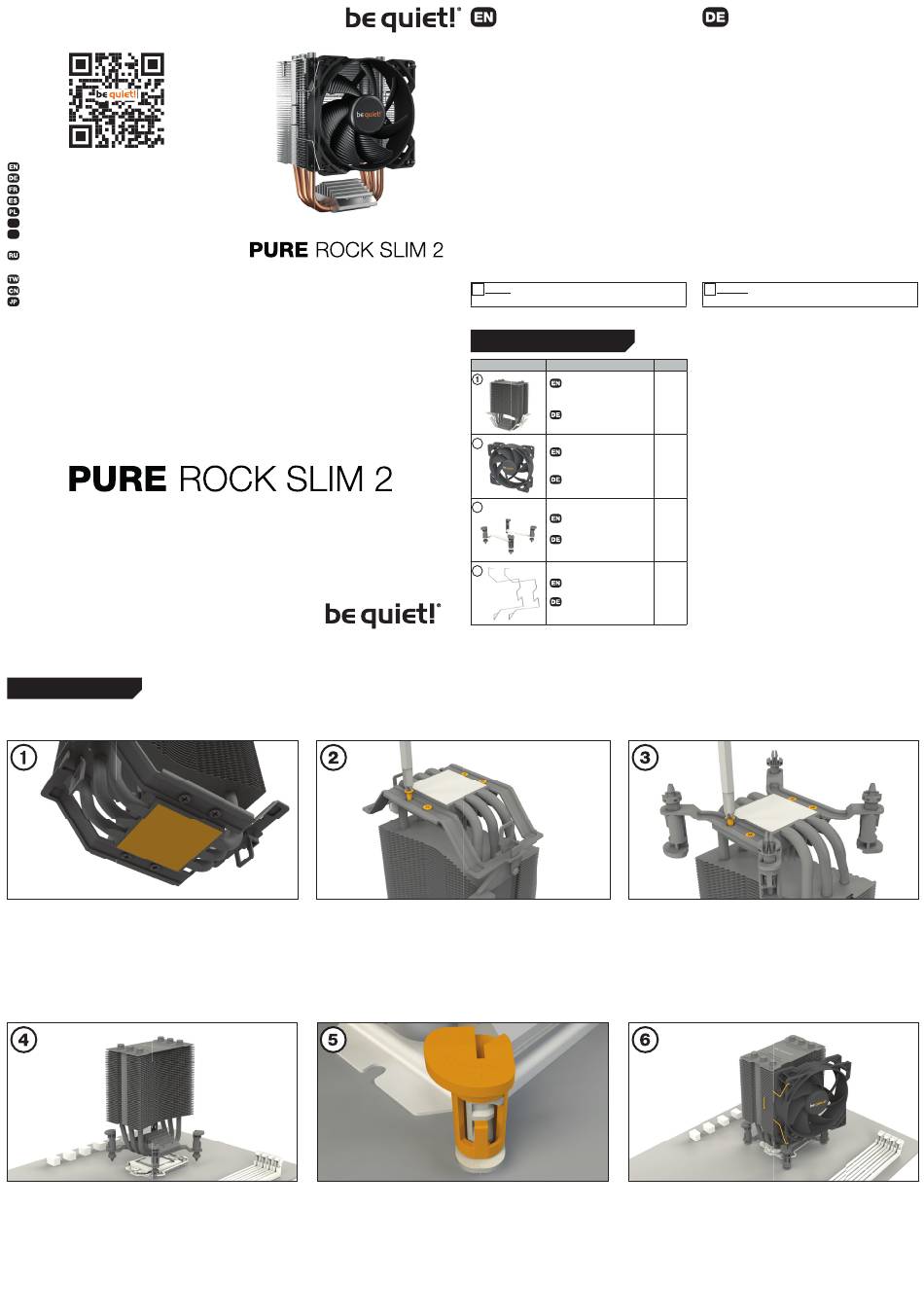

Intel LGA 1200 / 1150 / 1151 / 1155
The following parts are needed for this:

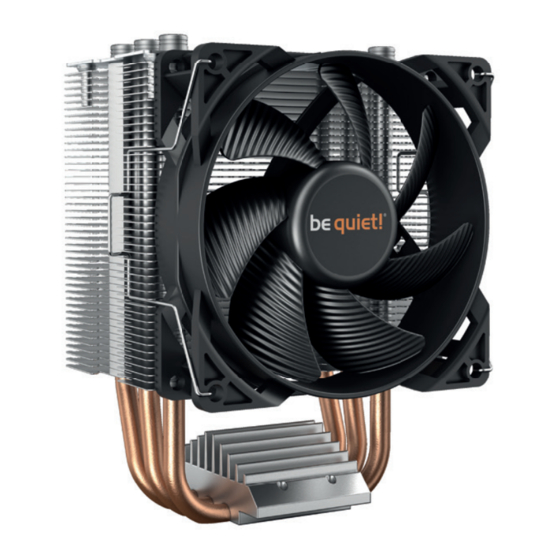

1x Pure Rock Slim 2 (1), 1x 92mm fan (2), 1x Intel push-pins (3), 2x fan clips (4)
Mounting the CPU cooler Montage des CPU-Kühlers
The protective covering on the under- Vor der Montage muss zunächst die
neath of the cooler must be removed Schutzkappe von der Unterseite des
prior to installation against the CPU. CPU-Kühlers entfernt werden.
Place the cooler onto the CPU unit. Platzieren Sie den Kühler auf der
CPU.
Introduction: Thank you for deciding to purchase a be quiet!
product. The following instructions will guide you through the
installation process. If you do encounter installation problems,
please don't hesitate to contact our customer services by
mailing service@bequiet.com. Please note that be quiet!
cannot accept liability for damage caused by compatibility
problems.
Warranty:
• 3-year manufacturer guarantee for consumers (original
purchase from authorized be quiet! dealers only)
• Guarantee work can only be processed with a copy
included of the purchase receipt from an authorized be
quiet! dealer
• Manipulation and structural changes of any kind, including
any damage caused by external mechanical force, will lead
to a complete voiding of the guarantee
• Our General Warranty Conditions apply, which can be
viewed on bequiet.com
Listan GmbH . Wilhelm-Bergner-Straße 11c . 21509 Glinde
Germany
For further information contact us via e-mail:
service@bequiet.com
!
General: With preassembled motherboards we recommend
installing the cooler inside the PC case.
SCOPE OF DELIVERY / LIEFERUMFANG
2
3
4
Es werden folgende Bauteile benötigt:
1x Pure Rock Slim 2 CPU-Kühler (1), 1x 92mm Lüfter (2), 1x Intel Push-Pins (3), 2x Lüfterklammern (4)
Mounting the CPU cooler Montage des CPU-Kühlers
To mount the CPU cooler unit (1) on Um den CPU-Kühler (1) auf einem Intel
an Intel motherboard, fi rst remove Mainboard zu montieren, entfernen Sie
the preassembled AMD mounting by zunächst
unscrewing the recessed M3x3 screws Montagemodul. Lösen Sie dafür die
in the underside. You can use any cross- M3x3 Schrauben auf der Unterseite.
tip screwdriver for this. Dafür können Sie einen handelsüblichen
Kreuz-Schraubendreher verwenden.
To install the be quiet! Pure Rock Slim 2 Um den be quiet! Pure Rock Slim 2 (1) zu
(1) press the Intel push-pins (3) into the befestigen, drücken Sie die Intel Push-Pins
matching sockets. (3) in die vorgesehenen Aussparungen.
To remove the cooler unit (1), fi rst Um den Kühlkörper (1) zu entfernen,
rotate the Intel push-pins counter- drehen Sie die Intel Push-Pins gegen
clockwise and then lift them up. den Uhrzeigersinn und ziehen diese dann
hoch.
Part name Quantity
Pure Rock Slim 2
CPU cooler
1
be quiet! Pure Rock
Slim 2 CPU-Kühler
92mm fan
1
92mm Lüfter
Intel push-pins
2
Intel Push-Pins
Fan clips
2
Lüfterklammern
V1/21
Fasten the Intel push-pins (3) mounting
on the cooler. You can use any cross-tip
screwdriver for this.
das vorinstallierte AMD
Fasten the 92mm fan (2) onto the cooler
unit (1) using the fan clips (4). Connect
the fan to the motherboard´s PWM
signal.
When dismantling the 92mm fan (2),
push the notches of the fan clips (4)
away from the fan.
Einleitung: Vielen Dank, dass Sie sich für ein be quiet!
Produkt entschieden haben. Diese Anleitung wird Ihnen beim
Installationsprozess behilfl ich sein. Sollten bei der Installation
Schwierigkeiten auftreten, kontaktieren Sie bitte unseren
Kundenservice unter service@bequiet.com. be quiet! kann
keinerlei Haftung für durch Kompatibilitätsprobleme bedingte
Schäden übernehmen.
Garantie:
• 3 Jahre Herstellergarantie für Endkonsumenten (nur Erst-
erwerb vom autorisierten be quiet! Händler), ab Datum des
Kaufbelegs
• Eine Garantieabwicklung ist nur in Verbindung mit einer
beigefügten Kopie des Kaufbeleges eines autorisierten
be quiet! Händlers möglich
• Manipulationen und bauliche Veränderungen jeglicher
Art, sowie Beschädigungen durch äußere mechanische
Einwirkungen führen zum totalen Garantieverlust
• Es gelten unsere allgemeinen Garantiebestimmungen, die
Sie unter www.bequiet.com im Internet abrufen können
Listan GmbH . Wilhelm-Bergner-Straße 11c . 21509 Glinde
Deutschland
Für weitere Unterstützung erreichen Sie uns via E-Mail:
service@bequiet.com
!
Allgemein: Für die Montage des Kühlers empfehlen wir die
Installation bei vormontiertem Mainboard im Gehäuse.
Befestigen Sie die beiden Intel Push-Pin (3)
Halterungen am Kühler. Dafür können Sie
einen handelsüblichen Kreuzschrauben-
dreher verwenden.
Befestigen Sie den 92mm Lüfter (2) mit
Hilfe der Lüfterklammern (4) am Kühler
(1). Anschließend verbinden Sie den
Lüfter mit dem CPU-Lüfteranschluss des
Mainboards.
Zur Demontage des 92mm Lüfters
(2) drücken Sie die Kerben
Lüfterklammern (4) vom Lüfter weg.
der
