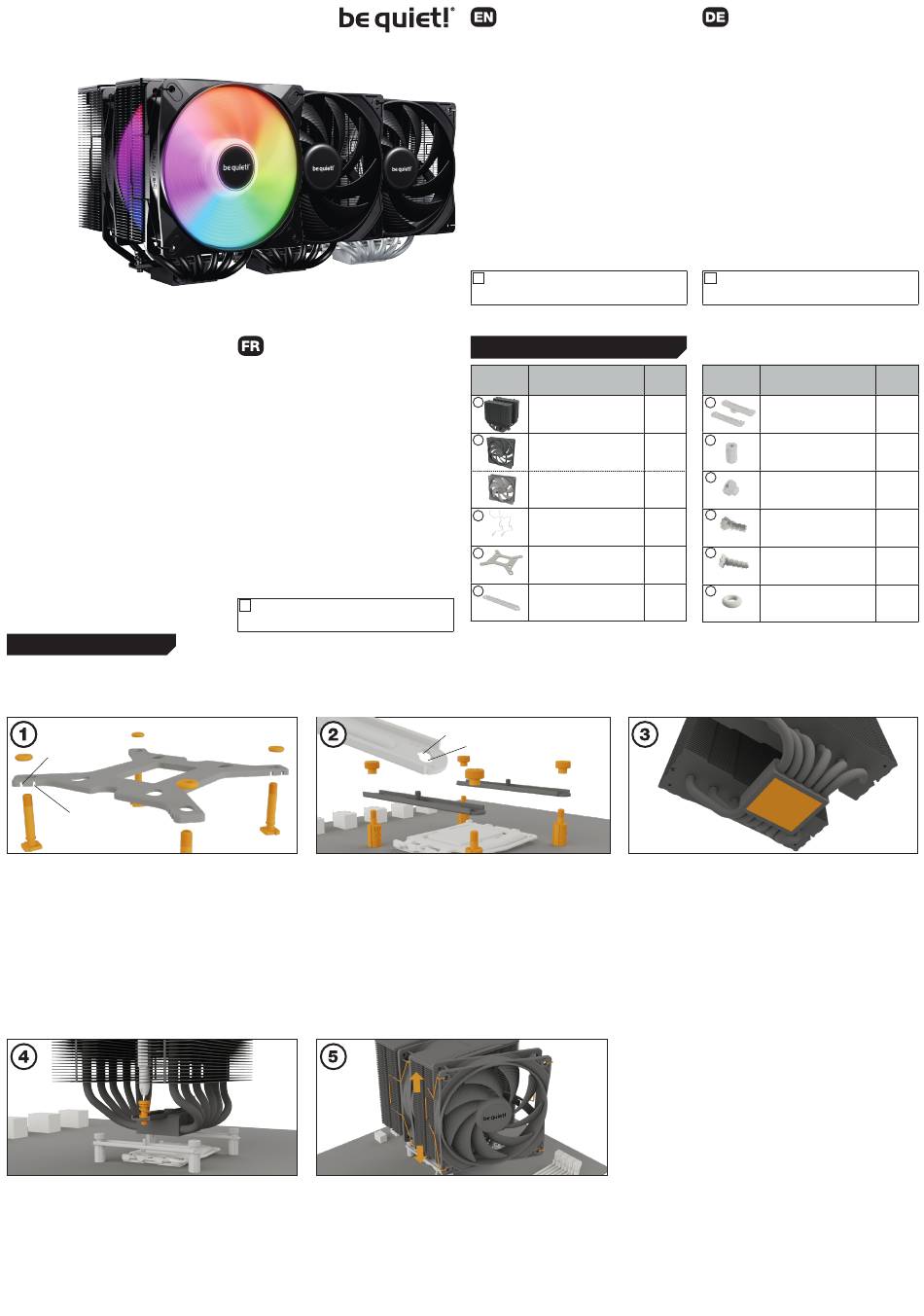

BE QUIET! PURE ROCK PRO 3 Kurzanleitung

PURE ROCK PRO 3
Intel: LGA 1851 / 1700 / 1200 / 1150 / 1151 / 1155
The following parts are needed for this: Es werden folgende Bauteile benötigt:
•
1x Pure Rock Pro 3 CPU cooler (1), 2x fan (2), 4x fan clips (3), 1x Intel backplate (4), 2x Intel mounting brackets (5), 4x Plastic spacers (7),
4x Thumb screws (8), 4x Intel backplate screws (9), 4x O-rings (11)
1: 1851, 1700
2: 1200, 1150, 1151, 1155
Mounting the backplate Befestigung der Backplate
Position the Intel backplate screws in the notches Platziere die Intel Backplate Schrauben in die
situated on the rear side of the Intel backplate. Note auf der Rückseite der Intel Backplate befindlichen
the positions on the backside of the Intel backplate Aussparungen. Beachte hierzu die Positionen auf der
for your socket. Rückseite der Intel Backplate für deinen Sockel.
For fixing the backplate screws onto the Intel back- Verwende zur Befestigung der Backplate-Schrauben
plate use the O-rings. Once assembly of the Intel back- auf der Intel Backplate die O-Ringe. Sobald die
plate for the respective Intel socket has been completed, Intel Backplate für den jeweiligen Intel-Sockel
position it under the motherboard. In so doing make zusammengebaut ist, positioniere es unter dem
sure that the Intel backplate screws are precisely Mainboard. Achte dabei darauf, dass die Intel
located within the motherboard holes. Backplate-Schrauben genau in den Mainboard-
löchern positioniert sind.
Fixation de la plaque arrière
Placez les vis de la plaque arrière Intel dans les encoches situées à l'arrière de celle-ci. Repérez
les trous destinés au connecteur du processeur existant.
Utilisez les joints toriques pour fixer les vis sur la plaque arrière Intel. Une fois l'assemblage de la
plaque arrière Intel terminée, positionnez-la sous la carte mère. Assurez-vous que les vis de la
plaque arrière Intel coïncident exactement avec les trous de la carte mère.
Place the cooler unit onto the CPU. Now screw Platziere den Kühler auf der CPU. Schraube
the cooler alternately tight. You can use any den Kühler abwechselnd fest. Nutze dazu einen
cross-tip screwdriver for this. handelsüblichen Kreuzschraubendreher.
Placez le refroidisseur sur le processeur. Maintenant, serrez les vis de la plaque arrière Intel en
alternance. Pour cette étape, vous pouvez utiliser un tournevis cruciforme standard.
Introduction : Nous vous remercions d'avoir choisi un produit de qualité be
quiet!. Cette notice est conçue pour vous aider à installer votre matériel. Si
vous rencontrez des difficultés au cours de cette installation, n'hésitez pas
à nous contacter à service.fr@bequiet.com. Nous attirons votre attention :
be quiet! ne peut assumer la responsabilité des dommages résultants de
problèmes d'incompatibilité.
Garantie :
• 3 ans de garantie constructeur pour le client final (uniquement pour
un premier achat auprès d'un distributeur be quiet! agréé)
• La prise en charge de la garantie est assujettie à la fourniture
d'une copie de la preuve d'achat auprès d'un distributeur
be quiet! agréé.
• Les manipulations et modifications de construction de tous
types ainsi que les dommages causés par des actions méca-
niques extérieures entraînent la perte totale de la garantie
• Les conditions détaillées de garantie peuvent être consultées sur
le site web bequiet.com
Listan GmbH
Wilhelm-Bergner-Straße 11c · 21509 Glinde · Allemagne
Pour plus d'informations contactez-nous par e-mail :
service.fr@bequiet.com
!
Nous recommandons le montage préparatoire du radiateur à
l'extérieur du boîtier PC pour une installation ultérieure. Nous
préconisons aussi d'enlever le radiateur avant le transport.
Pour ce faire, vous aurez besoin des pièces suivantes :
•
Installation of the mounting brackets
Put the plastic spacers onto the previously
positioned Intel backplate. Then position the Intel
mounting brackets over the plastic spacers to
affix these with the thumb screws. Make sure that
the position of the mounting brackets matches
your socket. You can use a cross-tip screwdriver
for this.
Installation des supports de montage
Placez les entretoises en plastique sur la plaque arrière Intel préalablement positionnée. Ensuite,
positionnez les supports de montage Intel sur les entretoises en plastique et fixez-les avec les vis à
main. Assurez-vous que la position des supports de montage correspond à votre socket. Pour cette
étape, vous pouvez utiliser un tournevis cruciforme standard.
Mounting the fan (Pure Rock Pro 3)
Fasten the Pure Wings 3 fan in the center onto
the cooler unit using the fan clips. Connect
both fans via the Y-cable. Now connect the
fans to the motherboard's PWM signal. When
dismantling the fan, push the notches of the fan
clips away from the fan. You can remove the fan
clips of the Pure Wings 3 fan in the front to adjust
the height.
Montage du ventilateur (Pure Rock Pro 3)
Fixez le ventilateur Pure Wings 3 sur le refroidisseur en utilisant les clips de fixation. Connectez
les deux ventilateurs via le câble en Y. Connectez le ventilateur au signal PWM de la carte mère.
Lors du démontage du ventilateur Pure Wings 3, appuyez sur les encoches des clips de fixation pour
le détacher. Vous pouvez retirer les clips de fixation du Pure Wings 3 pour ajuster la hauteur.
Introduction: Thank you for deciding to purchase a be quiet! product. The
following instructions will guide you through the installation process. If you
do encounter installation problems, please don't hesitate to contact our
customer services by mailing service@bequiet.com. Please note that be
quiet! cannot accept liability for damage caused by compatibility problems.
Warranty:
• 3-year manufacturer guarantee for consumers (original purchase from
authorized be quiet! dealers only)
• Guarantee work can only be processed with a copy included of the
purchase receipt from an authorized be quiet! dealer
• Manipulation and structural changes of any kind, including any damage
caused by external mechanical force, will lead to a complete voiding
of the guarantee
• Our General Warranty Conditions apply, which can be viewed on
bequiet.com
Listan GmbH
Wilhelm-Bergner-Straße 11c · 21509 Glinde · Germany
For further information contact us via e-mail:
service@bequiet.com
!
We recommend preparatory mounting of the cooler outside the PC
case for subsequent installation. The cooler should be removed
prior to transportation as well.
SCOPE OF DELIVERY • LIEFERUMFANG • ELEMENTS FOURNIS
Part name
Bezeichnung
Nom de la pièce
1
Pure Rock Pro 3 CPU cooler
2
Pure Wings 3 120mm PWM fan
Light Wings LX 120mm PWM fan
3
Fan clips
4
Intel backplate
5
Intel mounting brackets
2: 1200, 1150, 1151, 1155
1: 1851, 1700
Installation der Montagebrücken
Stecke die Kunststoffhülsen auf die zuvor platzierte
Intel Backplate. Positioniere dann die Intel Montage-
brücken auf die Kunststoffhülsen, um sie mit den
Rändelschrauben zu fixieren. Achte darauf, dass die
Position der Montagebrücken mit deinem Sockel
übereinstimmt. Hierzu kannst du einen Kreuz-
schraubendreher nutzen.
Montage des Lüfters (Pure Rock Pro 3)
Befestige den Pure Wings 3 Lüfter in der Mitte
mit Hilfe der Lüfterklammern am Kühler. Verbinde
beide Lüfter mit der Y-Weiche. Verbinde die Lüfter
anschließend mit dem CPU-Lüfteranschluss des
Mainboards. Drücke die Kerben der Lüfterklammern
weg, um den Lüfter zu demontieren. Du kannst
die Lüfterklammern des vorderen Pure Wings
3 Lüfters abnehmen und in der Höhe verstellen.
Einleitung: Vielen Dank, dass du dich für ein be quiet! Produkt
entschieden hast. Diese Anleitung wird dir beim Installationsprozess
helfen. Kontaktiere bitte unseren Kundenservice unter service@bequiet.
com, sollten bei der Installation Schwierigkeiten auftreten. be quiet! kann
keinerlei Haftung für durch Kompatibilitätsprobleme bedingte Schäden
übernehmen.
Garantie:
• 3 Jahre Herstellergarantie für Endkonsumenten (nur Erst-erwerb vom
autorisierten be quiet! Händler), ab Datum des Kaufbelegs
• Eine Garantieabwicklung ist nur in Verbindung mit einer beige-
fügten Kopie des Kaufbeleges eines autorisierten be quiet! Händlers möglich
• Manipulationen und bauliche Veränderungen jeglicher Art, sowie
Beschädigungen durch äußere mechanische Einwirkungen führen zum
totalen Garantieverlust
• Es gelten unsere Allgemeinen Garantiebestimmungen, die du unter
www.bequiet.com im Internet abrufen kannst
Listan GmbH
Wilhelm-Bergner-Straße 11c · 21509 Glinde · Deutschland
Für weitere Unterstützung erreichst du uns via E-Mail:
service@bequiet.com
!
Für die Montage des Kühlers empfehlen wir die Installation
außerhalb des Gehäuses. Für einen Transport sollte der Kühler
ausgebaut werden.
V1/24
Quantity Part name
Bezeichnung
Anzahl
Nom de la pièce
Quantité
6
Short AMD mounting brackets
1
7
Plastic spacers
2
8
Thumb screws
2
9
Intel backplate screws
4
10
AMD backplate screws
1
11
O-rings
2
Mounting the CPU cooler Montage des CPU-Kühlers
The protective covering on the underneath of Entferne vor der Montage zunächst die Schutz-
the cooler must be removed prior to installation kappe von der Unterseite des CPU-Kühlers.
against the CPU.
Caution: The preapplied thermal paste is not Vorsicht: Die bereits aufgetragene Wärmeleitpaste
suitable for human consumption. If swallowed, ist nicht zum Verzehr geeignet. Bei Verzehr aus-
drink lots of water and urgently seek medical reichend Wasser trinken und umgehend einen Arzt
attention. Keep it out of the reach of children. aufsuchen. Außerhalb der Reichweite von Kindern
Avoid contact with skin and eyes. aufbewahren. Vermeide Haut- und Augenkontakt.
Montage du refroidisseur du ventirad
Le revêtement de protection situé en-dessous du refroidisseur doit être retiré avant l'installation
contre le ventirad.
Attention : La pâte thermique fournie n'est pas adaptée à la consommation humaine. En cas d'ingestion,
boire beaucoup d'eau et consulter un médecin de toute urgence. Gardez-le hors de la portée des enfants.
Eviter le contact avec la peau et les yeux..
Quantity
Anzahl
Quantité
2
4
4
4
4
4
