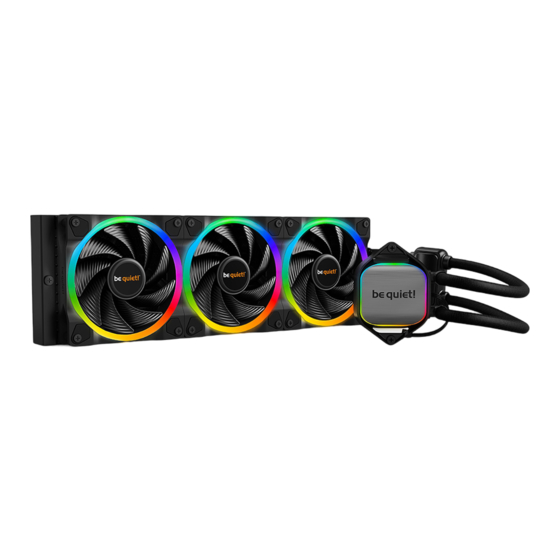

Inhaltszusammenfassung für BE QUIET! Pure Loop 2 FX 360mm

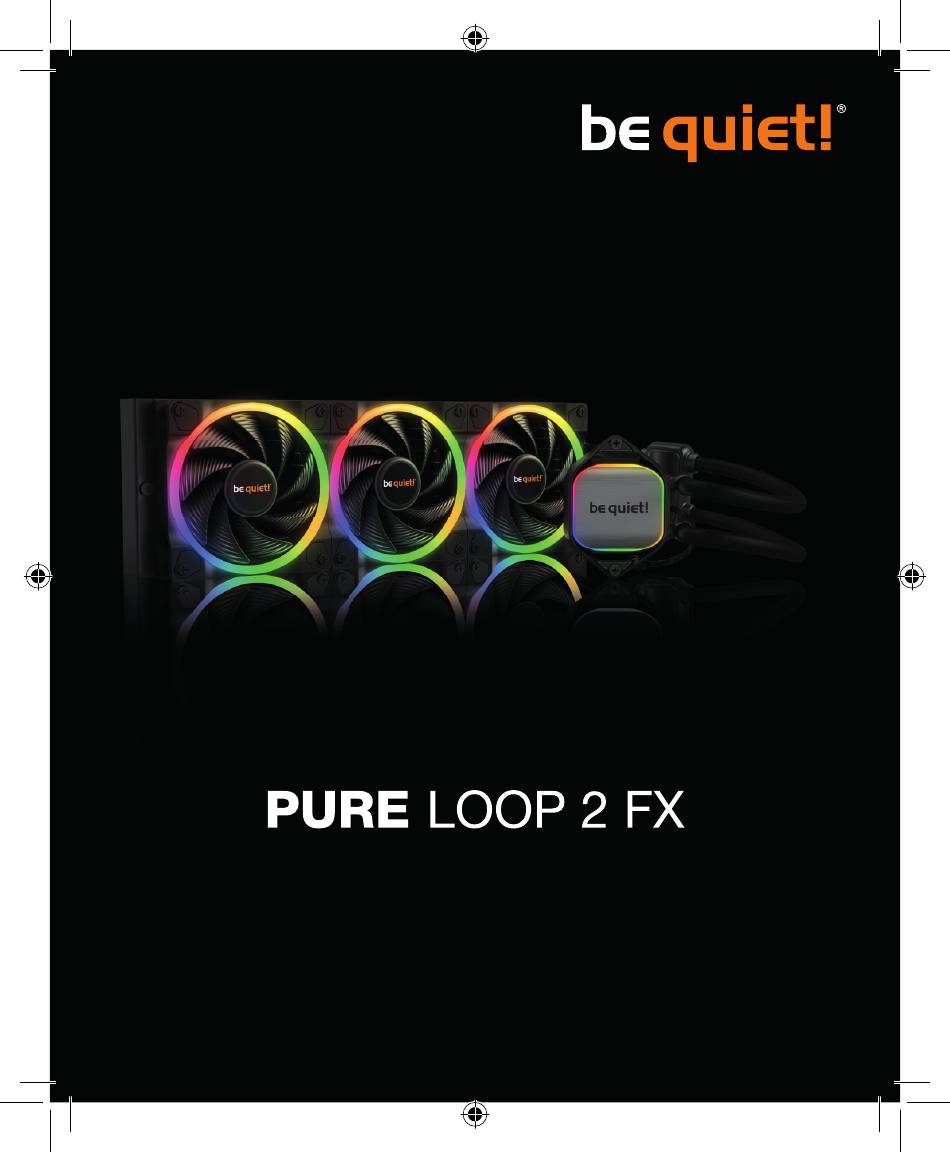

- Seite 1 360mm 280mm 240mm...
- Seite 2 360mm 280mm 240mm www.bequiet.com/BW015 www.bequiet.com/BW014 www.bequiet.com/BW013 » Product information for this CPU cooler » Produktinformationen zu diesem CPU-Kühler » Informations produit pour ce système de refroidissement » Información del producto para este refrigerador de CPU » Informacje produktowe dla tego coolera CPU »...
- Seite 3 Introduction: Thank you for deciding to purchase a be quiet! Einleitung: Vielen Dank, dass Sie sich für ein be quiet! product. The following instructions will guide you through the Produkt entschieden haben. Diese Anleitung wird Ihnen beim installation process. If you do encounter installation problems, Installationsprozess behilflich sein.
- Seite 4 SCOPE OF DELIVERY / LIEFERUMFANG Part name / Bezeichnung Quantity / Anzahl be quiet! Pure Loop 2 FX CPU cooler be quiet! Pure Loop 2 FX CPU Kühler Light Wings fan 240 / 280: 2 360: 3 Light Wings Lüfter ARGB-PWM-Hub ARGB-PWM-Hub Intel backplate...
- Seite 5 Part name / Bezeichnung Quantity / Anzahl Intel backplate screws Intel Backplate-Schrauben AMD backplate screws AMD Backplate-Schrauben Radiator mounting screws 240 / 280: 8 360: 12 Radiator Befestigungsschrauben Fan mounting screws 240 / 280: 8 360: 12 Lüfter Befestigungsschrauben Hub mounting screws Hub-Befestigungsschrauben O-Rings O-Ringe...
- Seite 6 AMD: AM5 / AM4 The following parts are needed for this: Pure Loop 2 FX CPU cooler (1), Light Wings fans (2), ARGB-PWM-Hub (3), short AMD mounting brackets (7), AMD spacer nuts (10), AMD backplate screws (13), radiator mounting screws (14), fan mounting screws (15), Hub mounting screws (16), thermal paste (18), double sided tissue tape (21) Es werden folgende Bauteile benötigt: Pure Loop 2 FX CPU-Kühler (1), Light Wings Lüfter (2), ARGB-PWM-Hub (3), kurze AMD...
- Seite 7 Place the four AMD spacer nuts over the bolt Platzieren Sie über die Vorderseite die vier threads of the backplate on the front side and AMD Abstandsbolzen über den Gewinden der fi x both the AMD mounting brackets using the Backplate und fi xieren die beiden kurzen AMD AMD backplate screws.
- Seite 8 AMD: AM5 / AM4 Mounting the fans on the radiator Befestigung der Lüfter am Radiator Affi x the fans to the radiator with the fan mounting Befestigen Sie die Lüfter mit den Lüfter screws. We recommend installation in a push Befestigungsschrauben Radiator.
- Seite 9 Affi xing the radiator to the case Befestigung des Radiators am Gehäuse Fix the radiator of Pure Loop 2 FX with the Befestigen Sie den Radiator der Pure Loop 2 radiator mounting screws to the case. You can FX mit den Radiator Befestigungsschrauben use a normal crosshead screwdriver for this.
- Seite 10 Affi xing the ARGB-PWM-Hub to the case Befestigung des ARGB-PWM-Hub am Gehäuse Mount the ARGB-PWM-Hub with the Hub Befestigen Sie den ARGB-PWM-Hub mit den Hub- mounting screws or the double sided tissue Befestigungsschrauben oder dem doppelseitigen tape on a suitable position in your PC case. We Klebeband an einer geeigneten Stelle im Gehäuse.
- Seite 11 AMD: AM5 / AM4 Mounting of the CPU block Montage des CPU-Blocks First peel off the protective film from the underside Entfernen Sie zunächst die Schutzfolie von of the cooler. Apply thermal paste on the CPU der Unterseite des Kühlers. Tragen Sie die surface.
- Seite 12 Place the CPU block centrally over the short Legen Sie den CPU-Block mittig auf die AMD mounting brackets, such that these allow kurzen AMD Montagebrücken, sodass sich the CPU block to be screwed down. For this you der CPU-Block mit selbigen verschrauben can use a normal crosshead screwdriver.
- Seite 13 Intel LGA 1700 / 1200 / 1150 / 1151 / 1155 The following parts are needed for this: Pure Loop 2 FX CPU cooler (1), Light Wings fans (2), ARGB-PWM-Hub (3), Intel Backplate (4), Intel mounting brackets (5), Intel mounting brackets LGA 1700 (6), Intel spacer nut B (9), mounting bracket fastening screws (11), Intel backplate screws (12), radiator mounting screws (14), fan mounting screws (15), Hub mounting screws (16), O-rings (17), thermal paste (18), double sided tissue tape (21) Es werden folgende Bauteile benötigt:...
- Seite 14 Installation of the mounting bridges Installation der Montagebrücken Screw the Intel spacer nut B onto the Schrauben Sie die Intel Gewindebolzen B auf previously positioned Intel backplate. Then die zuvor platzierte Intel Backplate. Dann position, depending on your socket, the Intel positionieren Sie abhängig von Ihrem Sockel mounting brackets or Intel mounting brackets die Intel Montagebrücken oder Intel Montage-...
- Seite 15 Intel LGA 1700 / 1200 / 1150 / 1151 / 1155 Mounting the fans on the radiator Befestigung der Lüfter am Radiator Affi x the fans to the radiator with the fan Befestigen Sie die Lüfter mit den Lüfter mounting screws. We recommend installation in a Befestigungsschrauben Radiator.
- Seite 16 Affi xing the radiator to the case Befestigung des Radiators am Gehäuse Fix the radiator of Pure Loop 2 FX with the Befestigen Sie den Radiator der Pure Loop 2 radiator mounting screws to the case. You can FX mit den Radiator Befestigungsschrauben use a normal crosshead screwdriver for this.
- Seite 17 Affi xing the ARGB-PWM-Hub to the case Befestigung des ARGB-PWM-Hub am Gehäuse Mount the ARGB-PWM-Hub with the Hub Befestigen Sie den ARGB-PWM-Hub mit den Hub- mounting screws or the double sided tissue Befestigungsschrauben oder dem doppelseitigen tape on a suitable position in your PC case. We Klebeband an einer geeigneten Stelle im Gehäuse.
- Seite 18 Intel LGA 1700 / 1200 / 1150 / 1151 / 1155 Mounting of the CPU block Montage des CPU-Blocks First peel off the protective fi lm from the underside Entfernen Sie zunächst die Schutzfolie von of the cooler. Apply thermal paste on the CPU der Unterseite des Kühlers.
- Seite 19 Place the CPU block centrally over the Intel Legen Sie den CPU-Block mittig auf die Intel mounting brackets or Intel mounting brackets Montagebrücken oder Intel Montagebrücken LGA 1700, such that these allow the CPU block LGA 1700, sodass sich der CPU-Block mit to be screwed down.
- Seite 20 Intel LGA 2011(-3) square ILM / LGA 2066 The following parts are needed for this: Pure Loop 2 FX (1), Light Wings fans (2), ARGB-PWM-Hub (3), Intel mounting brackets (5), Intel spacer nuts A (8), mounting bracket fastening screws (11), radiator mounting screws (14), fan mounting screws (15), Hub mounting screws (16), thermal paste (18), double sided tissue tape (21) Es werden folgende Bauteile benötigt: Pure Loop 2 FX (1), Light Wings Lüfter (2), ARGB-PWM-Hub (3), Intel Montagebrücken (5),...
- Seite 21 Mounting the fans on the radiator Befestigung der Lüfter am Radiator Affi x the fans to the radiator with the fan Befestigen Sie die Lüfter mit den Lüfter mounting screws. We recommend installation Befestigungsschrauben am Radiator. Wir in a push confi guration. With the fans facing empfehlen die Installation in einer Push Kon- towards the model name on the radiator, mount fi guration.
- Seite 22 Intel LGA 2011(-3) square ILM / LGA 2066 Affi xing the radiator to the case Befestigung des Radiators am Gehäuse Fix the radiator of Pure Loop 2 FX with the Befestigen Sie den Radiator der Pure Loop 2 radiator mounting screws to the case. You can FX mit den Radiator Befestigungsschrauben use a normal crosshead screwdriver for this.
- Seite 23 Affi xing the ARGB-PWM-Hub to the case Befestigung des ARGB-PWM-Hub am Gehäuse Mount the ARGB-PWM-Hub with the Hub Befestigen Sie den ARGB-PWM-Hub mit den Hub- mounting screws or the double sided tissue Befestigungsschrauben oder dem doppelseitigen tape on a suitable position in your PC case. We Klebeband an einer geeigneten Stelle im Gehäuse.
- Seite 24 Mounting of the CPU block Montage des CPU-Blocks First peel off the protective film from the Entfernen Sie zunächst die Schutzfolie von underside of the cooler. Apply thermal paste on der Unterseite des Kühlers. Tragen Sie die the CPU surface. The tube contains enough for Wärmeleitpaste auf die CPU-Oberfläche auf.
- Seite 25 Intel LGA 2011(-3) square ILM / LGA 2066 Legen Sie den CPU-Block mittig auf die Intel Place the CPU block centrally over the Intel Montagebrücken, sodass sich der CPU-Block mounting brackets, such that these allow the mit selbigen verschrauben lässt. Hierzu können CPU block to be screwed down.
- Seite 26 ILLUMINATION / BELEUCHTUNG Synchronization of ARGB illumination with Synchronisation der ARGB Beleuchtung the motherboard mit dem Mainboard Pure Loop 2 FX enables you to synchronize the Die Pure Loop 2 FX bietet Ihnen die Möglichkeit, ARGB illumination of up to 6 ARGB devices with die ARGB-Beleuchtung von bis zu 6 ARGB- the motherboard by the ARGB-PWM-Hub.
- Seite 27 REFILLING THE SYSTEM / NACHFÜLLEN DES SYSTEMS Refi lling the system Nachfüllen des Systems Topup the system after about two years of use. Füllen Sie das System nach ca. zwei Jahren In order to do this, fi rst detach the radiator from Gebrauch nach.
- Seite 28 RECOMMENDED INSTALLATION / EMPFOHLENE EINBAUPOSITION...
- Seite 29 TROUBLESHOOTING Insuffi cient cooling performance Ensure the CPU block is mounted as described Make sure that no tubes or cables come into ■ ■ in the instructions. Use only the mounting contact with fans in the case. Bubbles of air equipment supplied with the unit.
- Seite 30 FEHLERBEHEBUNG Unzureichende Kühlleistung Der Radiator muss an einer geeigneten ■ Bitte montieren Sie den CPU-Block wie im ■ Stelle montiert sein, um Schwingungen des Handbuch beschrieben. Nutzen Sie dazu Gehäuses sowie starke Luftverwirbelungen ausschließlich beiliegende Montage- zu vermeiden. Bitte beachten Sie hierzu die material.
- Seite 31 LIMITED WARRANTY I. APPLICABILITY This non-transferable warranty is applicable to 5. be quiet!, Inc. does not warrant that this newly purchased, previously unopened be quiet! product will meet your requirements. It is your products and is enforceable by only the original responsibility to determine the suitability of this consumer purchaser.
- Seite 32 bequiet.com...
