Betriebsanleitung
Schleifkontakt-Sensoreinheit
Programm 0815
6.3.2
Elektrischer Anschluss
Leitungen und Stecker
Die Sensoren werden mit 3-poligen, mit Steckern versehenen Leitungen geliefert. Informationen zur Pin-Belegung der Stecker
finden Sie in Kap. 3.2, Leitungen und Stecker.
Sensoren einzeln in 3-Leiter-Technik verdrahten
Die induktiven Sensoren müssen einzeln in 3-Leiter-Technik mit der Steuerung verdrahtet werden. Die Sensoren nicht in Reihe
oder in 2-Leiter-Technik verschalten, da sonst Fehler durch Einschwingeffekte auftreten können.
Pol 1
Pol 2
Pol 3
Pol 4

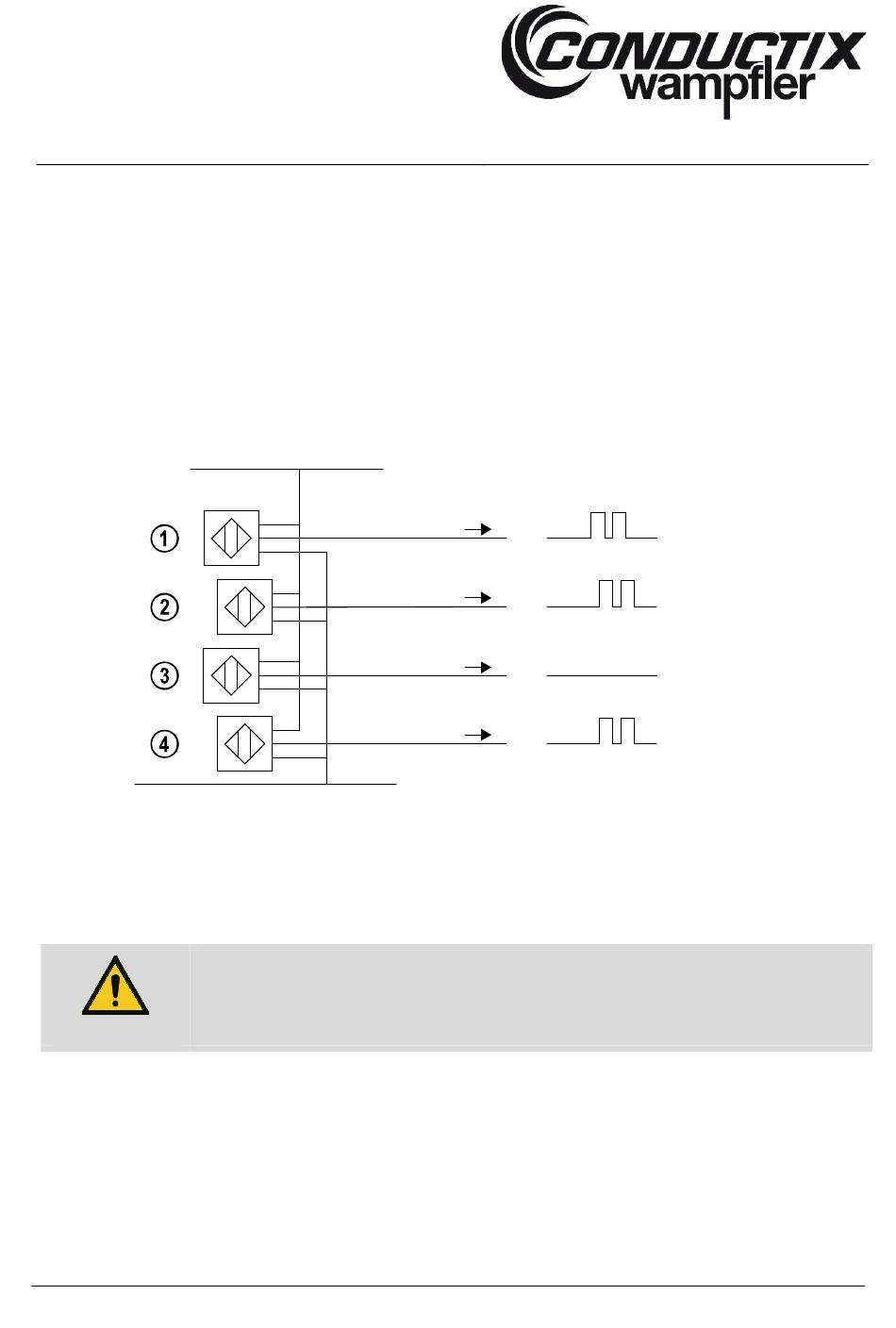

Abb. 11: Verdrahtungsbeispiel für 4-polige Sensoreinheit zur Einzelauswertung
6.4 Prüfung und Erstinbetriebnahme
WARNUNG!
BAL0815-0001e-DE
www.conductix.com
U
L+ = 10 ... 30 V DC
B
L- = 0 V DC
Verletzungsgefahr durch unsachgemäße Inbetriebnahme!
Unsachgemäße Inbetriebnahme kann zu gefährlichen Situationen für das Personal führen.
→ Vor der Erstinbetriebnahme Prüfungen gemäß Prüfungsliste des Herstellers durchführen
Schleifkontakt in Ordnung
Schleifkontakt in Ordnung
Schleifkontakt verschlissen
/ nicht erkannt / fehlt
Schleifkontakt in Ordnung
Seite 28 von 43
